Driver for 5-Phase Stepper Motors CVK Series SC Type
Driver for 5-Phase Stepper Motors CVK Series SC Type
- DC input
- Easy speed control with ON/OFF signal
- Pulse generator not required
Driver for 5-Phase Stepper Motors CVK Series SC Type
Recommended for the Following Applications
-

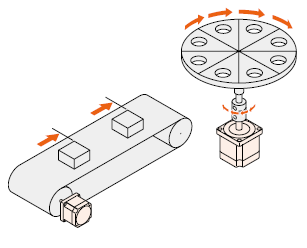

Regular Feed Operation
Operation by turning the forward input ON and OFF is possible.
-

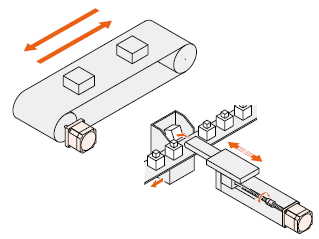

back-and-forth operation
Operation by turning the forward/reverse input ON and OFF is possible.
-
2-Speed Switching Operation
2-Speed Switching Operation is possible.
-
Smooth Low Speed Operation
Speed range is from 0.02 r/min to 600 r/min

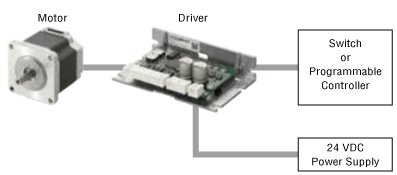

Pulse generator not required. Simple System Configuration Realized by I/O Control
Simple configuration with only motor, driver, and programmable controller. The operating speed, acceleration/deceleration time and operating current are set by driver switches, and the FWD (RVS) input is simply turned ON and OFF. Simple speed control with the performance of a speed control motor is possible.
2 Different Speeds Can be Set
The driver can be set to 2 different speeds and switched externally.
Speed Setting Range: 0.02 r/min~600 r/min
-
Back-and-Forth Operation
-
2-Speed Switching Operation

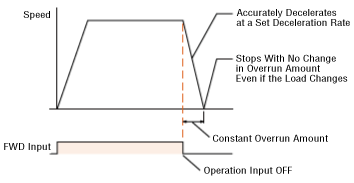

Improved Repeatability of Stopping Position Due to Constant Overrun Amount When Operation Input is OFF
When the motor is stopped, the deceleration travel amount will not change due to load inertia or frictional load under the same operation conditions, even if the load weight changes. This improves the repeatability of the stop position.
Holding Torque Even at Motor Standstill
Even when the motor is stopped, current is supplied to the motor, which generates torque. Therefore, it can hold the load (holding force is 50 % of the maximum holding torque).
List of Applicable Motors
| Driver Product Name | Motor Rated Current | Applicable Motor | |
|---|---|---|---|
| Right-Angle Type with mounting plate | With Mounting Plate | ||
| CVD512BR-KSC | CVD512B-KSC | 1.2 A/Phase | PKP523N12■, PKP525N12■ |
| CVD518BR-KSC | CVD518B-KSC | 1.8 A/Phase | PKP543N18■2, PKP544N18■2, PKP545N18■2, PKP 546N18■2 |
| CVD524BR-KSC | CVD524B-KSC | 2.4 A/phase | PKP564FN24■2, PKP566FN24■2, PKP569FN24■2 |
- *A (single shaft) or B (double shaft) is used in place of ■ to indicate the shape.
