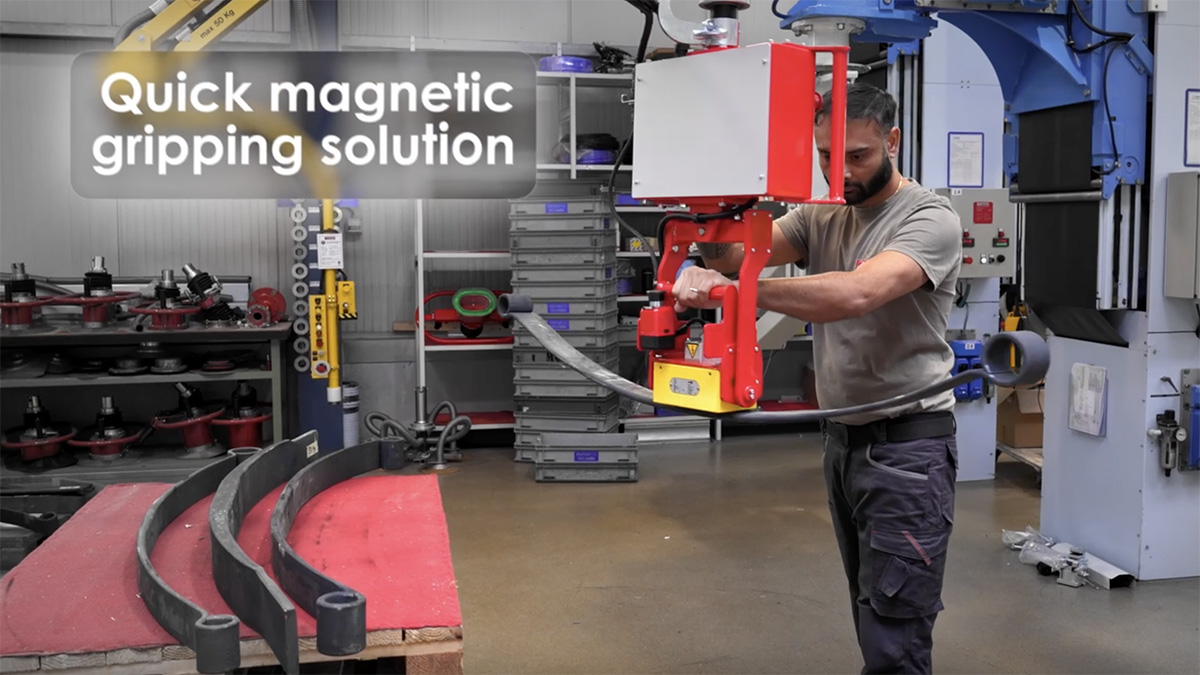

Giải pháp nâng chuyển lá nhíp ô tô bằng nam châm vĩnh cửu với Bộ Trợ Lực Partner PS của Dalmec Industrial manipulators
Trong ngành sản xuất phụ tùng ô tô và xe tải, lá nhíp (leaf spring) là chi tiết có hình dạng dài, dẹt và trọng lượng đáng kể, gây khó khăn đặc biệt khi thao tác bằng tay.
Bề mặt kim loại trơn cùng kích thước cồng kềnh khiến việc cầm nắm an toàn trở nên khó khăn, đặc biệt khi cần xoay hoặc lật chi tiết để kiểm tra hai mặt.
Công nhân thao tác thủ công liên tục với loại chi tiết này dễ gặp chấn thương lưng và tay, đồng thời tốc độ sản xuất bị giới hạn bởi sức người.
Dalmec đã phát triển bộ trợ lực Partner PS với đầu kẹp nam châm vĩnh cửu chuyên dụng, mang đến giải pháp industrial manipulators tối ưu cho bài toán nâng chuyển lá nhíp trong dây chuyền sản xuất ô tô.
Medin Company, nhà phân phối chính thức của Dalmec tại Việt Nam, sẵn sàng tư vấn và triển khai giải pháp này cho doanh nghiệp của bạn.
Bộ trợ lực là gì? Nguyên lý hoạt động của industrial manipulators
Định nghĩa
Bộ trợ lực (industrial manipulator) là thiết bị hỗ trợ người vận hành nâng, di chuyển và định vị tải trọng trong trạng thái cân bằng lực liên tục, hay còn gọi là trạng thái “không trọng lực”.
Thiết bị triệt tiêu trọng lực của vật nâng, cho phép công nhân thao tác tải nặng chỉ với lực tác động tối thiểu từ tay.
Người vận hành có thể di chuyển và xoay chi tiết theo bất kỳ hướng nào một cách nhanh chóng, chính xác và không gây mỏi mệt.
Nguyên lý hoạt động của Partner PS
Bộ trợ lực Partner PS vận hành hoàn toàn bằng khí nén (solely pneumatic).
Một xi-lanh khí nén kết hợp hệ thống cần truyền động (lever system) duy trì trạng thái cân bằng liên tục cho tải trọng.
Hai mạch khí nén độc lập hoạt động song song: mạch thứ nhất luôn duy trì cân bằng tổng thể hệ thống; mạch thứ hai liên tục bù trừ trọng lượng tải trong thời gian thực.
Người vận hành chỉ cần tác động lực nhỏ lên đầu kẹp hoặc trực tiếp lên tải để thay đổi vị trí hoặc nâng hạ chi tiết.
Giới thiệu bộ trợ lực Dalmec Partner PS – đặc điểm và ứng dụng
Đặc điểm nổi bật
Partner PS là dòng industrial manipulators cánh tay khớp nối (articulated arms), được đánh giá cao về độ nhẹ và dễ sử dụng vượt trội.
Đầu kẹp nam châm vĩnh cửu (permanent magnet tooling) cho phép gắp lá nhíp ngay lập tức mà không cần thao tác kẹp cơ học phức tạp.
Cơ cấu lật thủ công 90° (manual 90° tilting) tích hợp trên đầu kẹp giúp người vận hành xoay chi tiết để kiểm tra hoặc đặt đúng hướng lắp ráp mà không cần thiết bị hỗ trợ thêm.
Đầu kẹp nam châm còn phù hợp với lá nhíp có hình dạng, trọng lượng và kích thước khác nhau, không cần thay đổi dụng cụ giữa các lô hàng.
Toàn bộ hệ thống vận hành không cần dầu bôi trơn, giảm chi phí bảo trì và phù hợp với môi trường xưởng sản xuất kim loại.
Mức ồn vận hành dưới 70 dB, đảm bảo điều kiện làm việc thoải mái cho người vận hành.
>>> Xem chi tiết tay trợ lực Partner PS
Thông số kỹ thuật chi tiết
| Thông số | Giá trị |
|---|---|
| Tải trọng tối đa | 250 kg |
| Bán kính làm việc tối đa | 2.500 mm |
| Hành trình nâng thẳng đứng | 1.900 mm |
| Áp suất làm việc | 0,7 ÷ 0,8 MPa |
| Hệ thống điều khiển | Hoàn toàn khí nén |
| Tốc độ nâng tối đa | 0,5 m/s |
| Tiêu thụ khí nén | 30 ÷ 150 Nl/chu kỳ |
| Nhiệt độ làm việc | +0°C đến +45°C |
| Mức ồn | < 70 dB |
| Góc xoay | 360° liên tục (cột & trục đầu kẹp), 300° (khớp giữa) |
| Nguồn cấp | Khí nén lọc sạch 40 µm, không có dầu |
Các phiên bản lắp đặt
Dalmec cung cấp đầy đủ phiên bản Partner PS để phù hợp với từng bố cục nhà xưởng:
Lắp trần cố định (Fixed Overhead): Phiên bản đặc trưng cho ứng dụng lá nhíp, mặt bích lắp trực tiếp lên trần hoặc dầm thép, loại bỏ hoàn toàn chướng ngại vật trên sàn xưởng.
Lắp ray di động (Overhead Running): Thiết bị trượt trên ray dọc theo dây chuyền sản xuất, mở rộng vùng phủ làm việc.
Lắp cột (Column): Phù hợp với trạm gia công độc lập có diện tích sàn rộng.
Phiên bản Inox: Dành cho môi trường yêu cầu vệ sinh hoặc chống ăn mòn cao.
Phiên bản Atex: Dành cho khu vực có bụi kim loại dễ cháy hoặc môi trường có nguy cơ cháy nổ.
Ứng dụng thực tế: nâng chuyển lá nhíp ô tô
Đây là ứng dụng đặc trưng và được tối ưu nhất của Partner PS phiên bản lắp trần.
Khi lá nhíp được gia công xong, đầu kẹp nam châm áp sát và gắp chi tiết lên ngay lập tức mà không cần định vị phức tạp.
Người vận hành di chuyển lá nhíp đến vị trí kiểm tra hoặc trạm lắp ráp tiếp theo, đồng thời có thể lật 90° bằng tay để kiểm tra mặt dưới hoặc xoay đúng hướng lắp đặt.
Nhờ độ nhẹ và độ nhạy cao của hệ thống cân bằng, toàn bộ thao tác diễn ra mượt mà, giúp dây chuyền vận hành hiệu quả và liên tục hơn.
Các ứng dụng thực tế khác
Ngoài lá nhíp, Partner PS còn phù hợp với nhiều bài toán nâng chuyển chi tiết kim loại khác trong ngành phụ tùng ô tô:
Sản xuất khung gầm và hệ thống treo: Nâng chuyển các chi tiết kim loại dài, dẹt cần lật để kiểm tra hai mặt.
Xưởng dập và gia công thép: Di chuyển tấm thép, thanh thép giữa các trạm gia công.
Lắp ráp linh kiện kim loại: Định vị chính xác chi tiết vào vị trí lắp ráp mà không cần lực thủ công lớn.
Quy trình thiết kế tùy chỉnh của Dalmec
Mỗi hệ thống Partner PS được phát triển bởi đội ngũ thiết kế được đào tạo chuyên sâu, đảm bảo tính công thái học (ergonomic) tối ưu cho người vận hành.
Toàn bộ dự án được phát triển tuân thủ Chỉ thị Máy móc 2006/42/EC, sau quá trình phân tích rủi ro cẩn thận và có hệ thống.
Đây là tiêu chuẩn an toàn châu Âu mà Dalmec áp dụng nhất quán cho toàn bộ dòng sản phẩm industrial manipulators của mình.
>>> Xem chi tiết tay trợ lực Partner PS
Lý do chọn Medin – đối tác phân phối Dalmec chính thức tại Việt Nam
Nhà phân phối chính thức, sản phẩm 100% chính hãng
Medin Company là nhà phân phối được Dalmec ủy quyền chính thức tại Việt Nam.
Mọi sản phẩm bộ trợ lực và industrial manipulators đều được nhập khẩu nguyên chiếc, đầy đủ chứng từ xuất xứ và CO/CQ theo quy định.
Tư vấn kỹ thuật chuyên sâu, tối ưu chi phí đầu tư
Đội ngũ kỹ sư của Medin có kinh nghiệm thực chiến trong lĩnh vực tự động hoá và nâng chuyển công nghiệp.
Với ứng dụng nâng lá nhíp, việc chọn đúng lực hút nam châm, cơ cấu lật và phiên bản lắp đặt ảnh hưởng trực tiếp đến hiệu quả và an toàn vận hành.
Medin phân tích kỹ điều kiện thực tế của từng dây chuyền, đề xuất giải pháp phù hợp và tối ưu tổng chi phí sở hữu (TCO).
Khảo sát thực tế và sản phẩm dùng thử miễn phí
Medin cung cấp dịch vụ khảo sát nhà xưởng thực tế trước khi chào giải pháp chính thức.
Khách hàng có thể trải nghiệm vận hành thực tế với đúng loại chi tiết đang sản xuất trước khi quyết định đầu tư.
Hỗ trợ kỹ thuật 24/7, bảo hành chính hãng
Dịch vụ hỗ trợ kỹ thuật hoạt động liên tục 24/7, sẵn sàng xử lý sự cố nhanh chóng tại chỗ.
Toàn bộ sản phẩm được bảo hành theo chính sách chính hãng của Dalmec, tuân thủ chỉ thị 2006/42/EC về an toàn máy móc.
Kết luận
Bộ trợ lực Dalmec Partner PS với đầu kẹp nam châm vĩnh cửu là giải pháp industrial manipulators chuyên biệt và tối ưu nhất cho bài toán nâng chuyển lá nhíp trong ngành sản xuất phụ tùng ô tô.
Độ nhẹ vượt trội, cơ cấu lật 90° tích hợp và khả năng thích nghi với nhiều hình dạng chi tiết tạo nên một hệ thống vận hành nhanh, chính xác và an toàn cho toàn bộ dây chuyền sản xuất.
