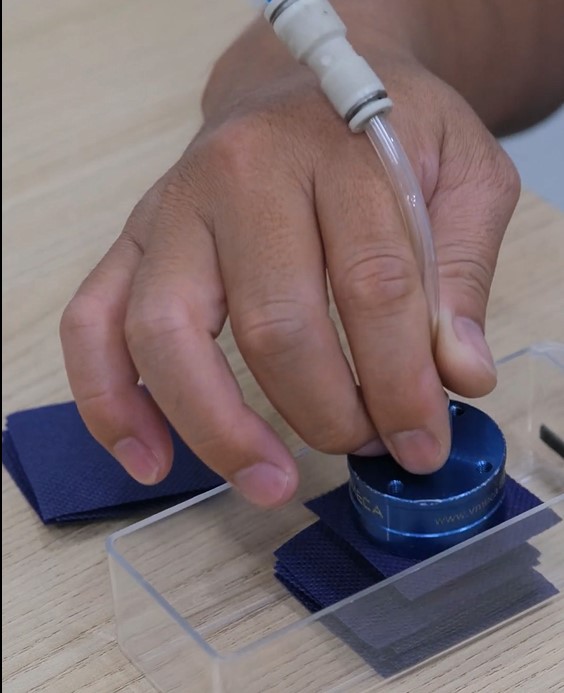

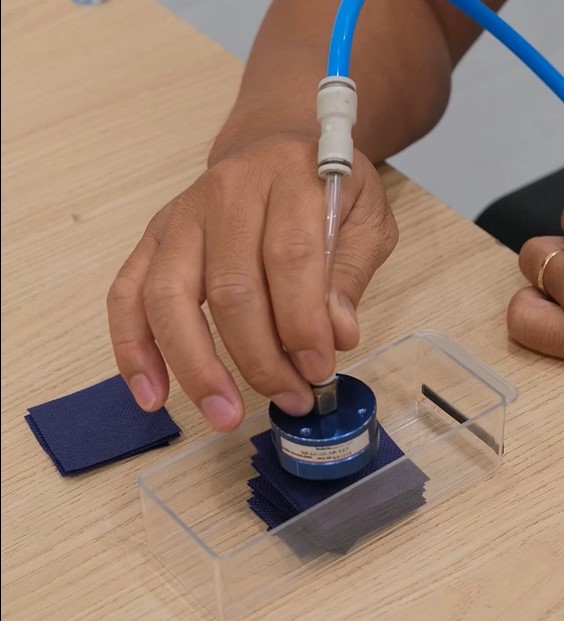

Giải pháp hút tem vải không hở khí, không dính nhiều tem cùng lúc – Giác hút không chạm Vmeca NF40

Trong các dây chuyền may mặc, in nhãn và đóng gói, việc hút và di chuyển tem vải là một công đoạn tưởng đơn giản nhưng lại rất khó tự động hoá ổn định.

Tem vải có ba đặc điểm khiến mọi hệ thống giác hút chân không thông thường đều gặp khó khăn:

• Tem rất mỏng và nhẹ, dễ biến dạng khi có lực tiếp xúc.
• Bề mặt xốp, thấm khí nên chân không rò liên tục qua chính vật liệu.
• Các tem xếp chồng trong stack thường dính vào nhau.

Dù đã dùng bơm chân không sâu và lưu lượng lớn, giác hút tiếp xúc thông thường vẫn thường gặp hai lỗi quen thuộc:

• Hở khí: không giữ được tem trong quá trình di chuyển, tem rơi hoặc lệch vị trí.
• Hút dính nhiều tem cùng lúc: kéo cả mấy tem lên một lần, gây lỗi ở công đoạn tiếp theo.

Vmeca giải quyết bài toán này bằng Giác hút không chạm NF40 (Floating Suction Pad) – thiết bị hoạt động theo nguyên lý Bernoulli, gần như không tiếp xúc với bề mặt tem.

Tại Việt Nam, Medin Company là đại lý uỷ quyền chính thức của Vmeca, cung cấp sản phẩm chính hãng cùng đội ngũ kỹ sư tư vấn giàu kinh nghiệm.

---

Tại sao hút tem vải lại khó với giác hút thông thường?

Vật liệu xốp, thấm khí – bơm mạnh đến đâu vẫn hở

Giác hút chân không truyền thống hoạt động dựa trên một đường seal kín giữa môi giác và bề mặt vật thể.

Tem vải có cấu trúc sợi với vô số lỗ nhỏ, nên khí liên tục lọt qua chính vật liệu.

Tăng độ sâu chân không hay lưu lượng bơm chỉ giúp được phần nào, còn bản chất rò khí của vật liệu thì không thay đổi.

Tem mỏng, nhẹ – dễ dính chồng lên nhau

Khi giác hút tiếp xúc trực tiếp và tạo lực hút lên tem trên cùng, lực này có thể truyền xuống các tem bên dưới.

Tem vải mỏng, nhẹ lại dễ bám nhau do ma sát và tĩnh điện, nên nhiều tem bị kéo lên cùng lúc.

Hậu quả trên dây chuyền

• Tem rơi giữa chừng, phải dừng máy xử lý.
• Hút dính nhiều tem gây sai số lượng, lỗi in hoặc lỗi may ở công đoạn sau.
• Phải giảm tốc độ dây chuyền để hạn chế lỗi, làm giảm năng suất.

---

Nguyên lý hoạt động của giác hút không chạm NF40

Bernoulli – vừa hút vừa thổi

NF40 hoạt động theo nguyên lý Bernoulli, kết hợp đồng thời hiệu ứng hút và thổi.

Khí nén đi vào thiết bị và thoát ra với tốc độ cao qua bề mặt pad.

Luồng khí tốc độ cao tạo ra vùng áp suất thấp, giữ vật thể ở trạng thái “lơ lửng”, gần như không tiếp xúc với bề mặt giác hút.

Vì sao nguyên lý này giải quyết cả hai lỗi?

Không còn hở khí:
NF40 không cần tạo đường seal kín với vật liệu.
Vì vậy, tính xốp và thấm khí của tem vải không còn ảnh hưởng đến khả năng giữ tem.

Không còn dính nhiều tem:
Lực giữ được tạo ra bởi luồng khí chứ không phải lực hút chân không tiếp xúc trực tiếp.
Tem được giữ ở trạng thái lơ lửng, không bị biến dạng và không bị hút dính chồng lên nhau.

>>> Xem chi tiết sản phẩm Vmeca NF40

---

Đặc điểm nổi bật của giác hút không chạm NF40

Tiếp xúc tối thiểu – không biến dạng, không hư hỏng sản phẩm

Pad giữ khoảng cách với bề mặt vật thể trong suốt quá trình nâng và di chuyển.

Tem vải, màng mỏng hay vật liệu nhạy cảm không bị hằn, nhăn hay biến dạng.

Lực nâng 0.68 kg @ 6 bar (NF40-12)

Phiên bản NF40-12 đạt lực nâng tối đa 0.68 kg tại áp suất 6 bar.

Mức lực này phù hợp với các vật liệu nhẹ, mỏng như tem vải, màng film, túi giấy, túi nhựa mỏng và PCB.

Lưu lượng khí tiêu thụ 154 Nl/min @ 6 bar

Lưu lượng khí tiêu thụ của NF40-12 là 154 Nl/min tại 6 bar.

Kỹ sư cần tính đến thông số này khi thiết kế nguồn khí nén cho nhiều điểm gắp hoạt động đồng thời.

Đường kính pad 40 mm, trọng lượng chỉ 54.4 g

Kích thước nhỏ gọn, trọng lượng chỉ 54.4 g giúp NF40 dễ gắn lên cánh tay robot hoặc đầu gắp mà không làm tăng tải trọng đáng kể.

Tuỳ chọn vật liệu pad: nhôm hoặc PEEK

NF40 có tuỳ chọn pad làm từ nhôm hoặc PEEK, cùng phiên bản 9 điểm đỡ PEEK.

Kỹ sư có thể chọn vật liệu và cấu hình phù hợp với yêu cầu bề mặt, độ sạch và đặc tính của từng loại vật liệu cần gắp.

Thông số kỹ thuật chi tiết – Vmeca NF40-12

---

Ứng dụng của NF40 trong thực tế

Hút tem vải, nhãn vải trong ngành may mặc

Tem vải, nhãn dệt được nâng từ stack và đưa sang công đoạn may, ép hoặc in mà không bị hở khí và không dính chồng.

Màng mỏng và vật liệu film

Màng film mỏng, màng bảo vệ dễ nhăn khi tiếp xúc, rất phù hợp với nguyên lý không chạm của NF40.

Túi nhựa và túi giấy

Túi nhựa mỏng, túi giấy có bề mặt dễ nhăn hoặc thấm khí được giữ ổn định mà không cần seal kín.

Bảng mạch PCB

PCB nhẹ cần tránh vết tiếp xúc trên bề mặt được nâng và di chuyển an toàn bằng NF40.

>>> Xem chi tiết sản phẩm Vmeca NF40

---

Tại sao nên chọn Medin khi triển khai giác hút không chạm Vmeca?

Đại lý uỷ quyền chính thức tại Việt Nam

Medin Company là đại lý uỷ quyền chính thức của Vmeca tại Việt Nam.

Toàn bộ sản phẩm do Medin cung cấp đều là hàng chính hãng 100%, có đầy đủ chứng từ xuất xứ và bảo hành theo tiêu chuẩn nhà sản xuất.

Cam kết dịch vụ của Medin

Khảo sát thực tế miễn phí – kỹ sư Medin đến tận nhà máy, phân tích loại tem, độ dày, tốc độ dây chuyền và đề xuất cấu hình NF40 phù hợp.

Sản phẩm dùng thử miễn phí – kiểm chứng hiệu quả hút tem trực tiếp trên dây chuyền trước khi đầu tư.

Hỗ trợ kỹ thuật 24/7 – đội ngũ kỹ sư luôn sẵn sàng hỗ trợ kịp thời.

Bảo hành chính hãng – theo tiêu chuẩn của Vmeca.

Tối ưu chi phí – tư vấn chọn đúng model, số lượng pad và vật liệu pad, tránh đầu tư dư thừa.

Medin là công ty dẫn đầu trong lĩnh vực tự động hoá tại Việt Nam.

Với hơn 20 năm kinh nghiệm và đội ngũ kỹ sư chuyên sâu, chúng tôi mang đến giải pháp vận hành tối ưu cho từng dây chuyền sản xuất.

---

Kết luận

Hút tem vải không còn là bài toán khó nếu chọn đúng công nghệ.

Vmeca NF40 với nguyên lý Bernoulli giữ tem ở trạng thái lơ lửng, tiếp xúc tối thiểu, giúp loại bỏ cả hai lỗi quen thuộc: hở khí và hút dính nhiều tem cùng lúc.

Lực nâng 0.68 kg @ 6 bar, pad 40 mm, trọng lượng 54.4 g và tuỳ chọn vật liệu nhôm hoặc PEEK – NF40 là lựa chọn tối ưu cho tem vải, màng mỏng, túi nhựa, túi giấy và PCB trong môi trường tự động hoá hiện đại.
