Giải pháp nâng chuyển cuộn film nhựa Bộ Trợ Lực Partner Equo Industrial Manipulators Dalmec
Trong ngành sản xuất và đóng gói bao bì nhựa, việc nạp cuộn film từ khu vực lưu trữ vào máy mở cuộn (unwinding machine) là thao tác phải thực hiện thường xuyên trong suốt ca sản xuất.
Cuộn film nhựa có trọng lượng lớn, đường kính lõi khác nhau theo từng loại sản phẩm, và đòi hỏi phải nghiêng đúng góc để lắp khớp chính xác vào trục quay của máy.
Nếu thao tác thủ công, công nhân không chỉ tốn nhiều sức lực mà còn khó kiểm soát độ chính xác khi đặt cuộn vào đúng chốt định vị (designated pin) trên máy mở cuộn.
Dalmec đã phát triển bộ trợ lực Partner phiên bản lắp cột, trang bị đầu kẹp trục nở và hệ thống nghiêng khí nén, mang đến giải pháp Industrial manipulators tối ưu cho bài toán nâng chuyển cuộn film nhựa trong ngành sản xuất bao bì.
Medin Company, nhà phân phối chính thức của Dalmec tại Việt Nam, sẵn sàng tư vấn và triển khai giải pháp này cho doanh nghiệp của bạn.
Bộ trợ lực là gì? Nguyên lý hoạt động của Industrial manipulators
Định nghĩa
Bộ trợ lực (Industrial manipulator) là thiết bị hỗ trợ người vận hành nâng, di chuyển và định vị tải trọng trong trạng thái cân bằng lực liên tục.
Thiết bị triệt tiêu trọng lực của vật nâng, cho phép công nhân thao tác tải nặng chỉ với lực tác động tối thiểu từ tay.
Đối với cuộn film nhựa, manipulator còn cho phép nghiêng chi tiết theo góc cần thiết để lắp khớp chính xác vào trục máy.
Nguyên lý hoạt động đầu kẹp trục nở
Bộ trợ lực Partner sử dụng đầu kẹp dạng trục nở (expanding mandrel) để gắp cuộn film từ giá đỡ (cradle).
Trục nở luồn vào lỗ trong của cuộn, sau đó giãn nở để bám chắc vào lõi cuộn mà không gây trầy xước lớp film bên ngoài.
Hệ thống khí nén tích hợp cho phép nghiêng cuộn theo góc cần thiết, đồng thời cơ cấu đẩy (pusher) hỗ trợ đưa cuộn chính xác vào chốt định vị trên máy mở cuộn.
Người vận hành chỉ cần tác động lực nhỏ để điều khiển toàn bộ quá trình gắp, nghiêng và đặt cuộn vào đúng vị trí.
Giới thiệu bộ trợ lực Dalmec Partner Industrial manipulators – đặc điểm và ứng dụng
Đặc điểm nổi bật
Partner phiên bản lắp cột (column mounted) được tùy chỉnh riêng (custom-built) cho từng yêu cầu nạp cuộn film cụ thể của khách hàng.
Đầu kẹp trục nở thích nghi với nhiều kích thước lõi cuộn khác nhau, không cần thay đổi dụng cụ giữa các lô sản phẩm.
Hệ thống nghiêng khí nén cho phép xoay cuộn 90°, đủ để chuyển từ vị trí nằm ngang trên giá đỡ sang vị trí thẳng đứng khi đặt lên pallet hoặc lắp vào trục máy.
Dalmec thiết kế và sản xuất từng manipulator theo đúng chuyển động đặc trưng của quy trình sản xuất, đảm bảo vận hành liên tục và an toàn theo thời gian.
Đầu kẹp có thể tùy chỉnh để nâng, xoay và nghiêng nhiều loại tải khác nhau, từ chi tiết nhẹ 5 kg đến sản phẩm nặng tới 1.500 kg tùy theo cấu hình.
>>> Xem chi tiết tay trợ lực Partner Equo
Thông số kỹ thuật chi tiết
| Thông số | Giá trị |
|---|---|
| Tải trọng tối đa | 230 kg |
| Bán kính làm việc tối đa | 4.100 mm |
| Hành trình nâng thẳng đứng | 1.600 mm |
| Hệ thống điều khiển | Hoàn toàn khí nén |
| Đầu kẹp | Trục nở (expanding mandrel) |
| Góc nghiêng | 90° |
| Phiên bản lắp đặt | Lắp cột (Column mounted) |
Tiêu chuẩn an toàn và thiết kế
Mỗi hệ thống Partner được phát triển bởi đội ngũ thiết kế giàu kinh nghiệm, hướng đến mục tiêu đảm bảo tính công thái học (ergonomic) tối ưu cho người vận hành.
Toàn bộ dự án được phát triển tuân thủ Chỉ thị Máy móc 2006/42/EC, sau quá trình phân tích rủi ro cẩn thận và có hệ thống.
Nhờ tiêu chuẩn này, Dalmec đã trở thành nhà cung cấp uy tín và được công nhận rộng rãi trong việc tối ưu hóa nguồn nhân lực cho mọi dây chuyền sản xuất và logistics, mang lại tác động trực tiếp đến chất lượng công việc và hiệu quả kinh doanh.
Ứng dụng thực tế: nâng cuộn film nhựa vào máy mở cuộn
Đây là ứng dụng đặc trưng và được tối ưu nhất của Partner phiên bản đầu kẹp trục nở.

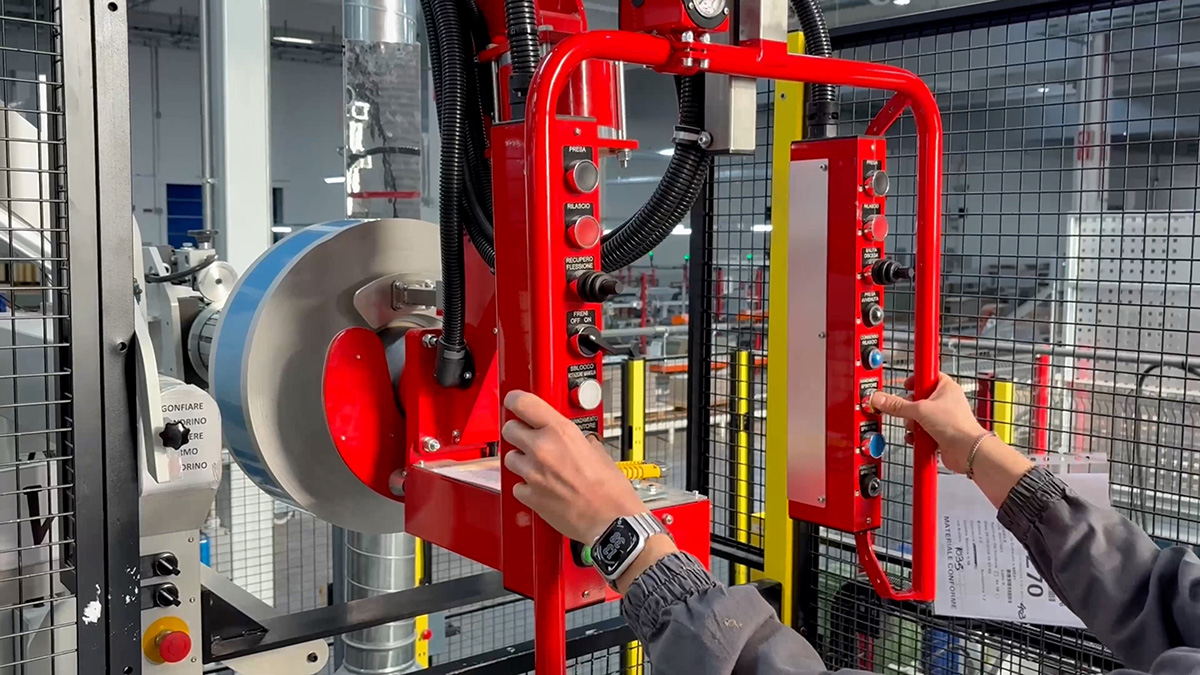

Người vận hành đưa đầu kẹp vào lỗ trong của cuộn film đang nằm trên giá đỡ (cradle), kích hoạt trục nở để bám chắc vào lõi cuộn.
Cuộn được nâng lên, nghiêng đúng góc cần thiết và di chuyển đến vị trí trục của máy mở cuộn.
Cơ cấu đẩy hỗ trợ đưa cuộn khớp chính xác vào chốt định vị, sẵn sàng cho công đoạn mở cuộn và đưa film vào dây chuyền đóng gói hoặc in ấn.
Các ứng dụng thực tế khác
Nhờ tính linh hoạt của đầu kẹp trục nở, Partner còn phù hợp với nhiều bài toán nâng chuyển cuộn vật liệu khác:
- Ngành in ấn và bao bì: Nạp cuộn giấy, cuộn màng nhôm vào máy in hoặc máy cắt.
- Ngành dệt may: Di chuyển cuộn vải, cuộn chỉ giữa các trạm sản xuất.
- Ngành cáp điện và dây thép: Nâng và xếp cuộn dây lên pallet sau khi hoàn thành sản xuất.
>>> Xem chi tiết tay trợ lực Partner Equo
Lý do chọn Medin – đối tác phân phối Dalmec chính thức tại Việt Nam
Nhà phân phối chính thức, sản phẩm 100% chính hãng
Medin Company là nhà phân phối được Dalmec ủy quyền chính thức tại Việt Nam.
Mọi sản phẩm bộ trợ lực và Industrial manipulators đều được nhập khẩu nguyên chiếc, đầy đủ chứng từ xuất xứ và CO/CQ theo quy định.
Tư vấn kỹ thuật chuyên sâu, tối ưu chi phí đầu tư
Đội ngũ kỹ sư của Medin có kinh nghiệm thực chiến trong lĩnh vực tự động hoá và nâng chuyển công nghiệp.
Với ứng dụng nạp cuộn vào máy mở cuộn, việc chọn đúng kích thước trục nở, lực kẹp và góc nghiêng ảnh hưởng trực tiếp đến độ chính xác khi lắp cuộn vào máy.
Medin phân tích kỹ quy trình thực tế, đề xuất giải pháp phù hợp và tối ưu tổng chi phí sở hữu (TCO).
Khảo sát thực tế và sản phẩm dùng thử miễn phí
Medin cung cấp dịch vụ khảo sát nhà xưởng thực tế trước khi chào giải pháp chính thức.
Khách hàng có thể trải nghiệm vận hành thực tế với đúng loại cuộn film đang sản xuất trước khi quyết định đầu tư.
Hỗ trợ kỹ thuật 24/7, bảo hành chính hãng
Dịch vụ hỗ trợ kỹ thuật hoạt động liên tục 24/7, sẵn sàng xử lý sự cố nhanh chóng tại chỗ.
Toàn bộ sản phẩm được bảo hành theo chính sách chính hãng của Dalmec, tuân thủ chỉ thị 2006/42/EC về an toàn máy móc.
Kết luận
Bộ trợ lực Dalmec Partner Industrial manipulators với đầu kẹp trục nở là giải pháp chuyên biệt và tối ưu nhất cho bài toán nâng chuyển cuộn film nhựa từ giá đỡ vào máy mở cuộn.
Cơ cấu nghiêng khí nén, trục nở thích nghi đa kích thước và cơ cấu đẩy hỗ trợ định vị tạo nên một hệ thống vận hành nhanh, chính xác và an toàn cho toàn bộ dây chuyền sản xuất.
