Trong ngành công nghiệp sản xuất linh kiện điện tử và bo mạch PCB hiện đại, quy trình hàn đóng vai trò then chốt quyết định chất lượng sản phẩm cuối cùng.

Với sự phát triển vượt bậc của công nghệ SMT (Surface Mount Technology) và yêu cầu ngày càng khắt khe về độ chính xác, độ bền của mối hàn, các nhà sản xuất đang đối mặt với thách thức lớn trong việc lựa chọn giải pháp hàn phù hợp.

Đặc biệt, khi sản lượng tăng cao và yêu cầu về tính đồng nhất của chất lượng hàn trở nên nghiêm ngặt hơn, việc sử dụng các phương pháp hàn thủ công dần bộc lộ nhiều hạn chế.

Tỷ lệ lỗi cao, năng suất thấp và chi phí nhân công tăng đã thúc đẩy xu hướng chuyển đổi sang các giải pháp hàn tự động.

Trong số các công nghệ hàn tự động đang được ứng dụng rộng rãi, hàn sóng và hàn điểm nổi lên như hai lựa chọn được ưa chuộng nhất.

Vậy đâu là sự khác biệt giữa hai phương pháp này? Và công nghệ nào phù hợp với quy trình sản xuất của doanh nghiệp bạn?

So Sánh Công Nghệ Hàn Sóng và Hàn Điểm

Máy Hàn Sóng Là Gì?

Hàn sóng (Wave Soldering) là quy trình hàn tự động trong đó bo mạch PCB được di chuyển qua một “sóng” thiếc hàn nóng chảy.

Công nghệ này sử dụng một bể thiếc lỏng được gia nhiệt đến nhiệt độ khoảng 250-260°C, sau đó một máy bơm tạo ra dòng sóng thiếc hàn liên tục.

Nguyên lý hoạt động:

1. Giai đoạn tiền nhiệt: PCB được làm nóng từ từ để tránh shock nhiệt
2. Phun flux: Lớp flux được phun lên bề mặt để loại bỏ oxit và tăng độ bám dính
3. Hàn sóng: PCB tiếp xúc với sóng thiếc hàn, thiếc bám vào các chân linh kiện và pad hàn
4. Làm nguội: Mối hàn được làm nguội tự nhiên hoặc cưỡng bức

Ứng dụng chính:

• Hàn linh kiện DIP (Dual In-line Package) trên bo mạch PCB
• Sản xuất hàng loạt với quy mô lớn
• Các sản phẩm điện tử gia dụng, thiết bị công nghiệp
• Bo mạch có mật độ linh kiện vừa phải

Máy Hàn Điểm Là Gì?

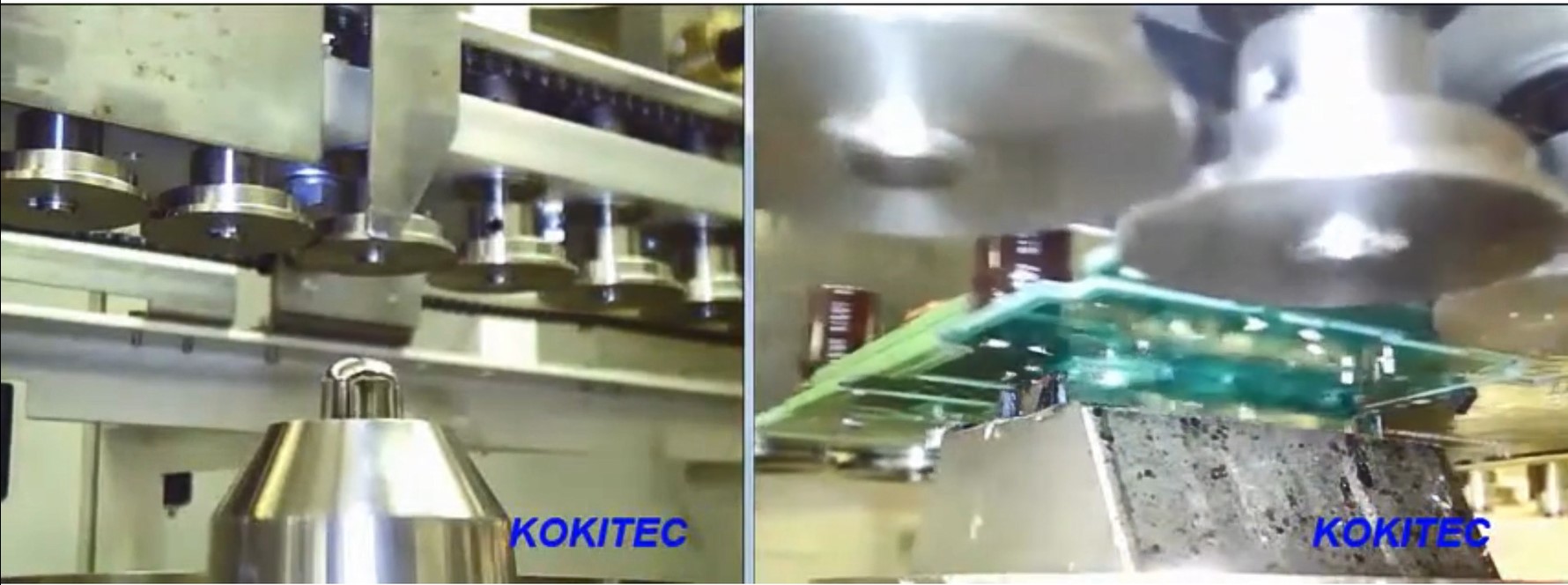

Hàn điểm (Selective Soldering) là phương pháp hàn chọn lọc, trong đó đầu hàn chỉ tiếp xúc với các điểm hàn cụ thể được lập trình sẵn.

Công nghệ này sử dụng robot hoặc hệ thống CNC để điều khiển đầu hàn di chuyển chính xác đến từng vị trí cần hàn.

Nguyên lý hoạt động:

1. Lập trình: Xác định vị trí các điểm cần hàn trên PCB
2. Phun flux định vị: Flux chỉ được phun vào các khu vực cần hàn
3. Tiền nhiệt cục bộ: Chỉ vùng cần hàn được làm nóng
4. Hàn chọn lọc: Đầu hàn mini wave hoặc nozzle di chuyển đến từng điểm

Ứng dụng chính:

• Hàn các linh kiện đặc biệt không chịu nhiệt cao
• PCB hai mặt với linh kiện SMD và THT kết hợp
• Sản phẩm có yêu cầu cao về chất lượng hàn
• Sản xuất với quy mô nhỏ đến trung bình

Bảng So Sánh Chi Tiết

Tiêu Chí	Hàn Sóng	Hàn Điểm
Phạm vi hàn	Toàn bộ mặt dưới PCB	Chọn lọc từng điểm cụ thể
Tốc độ sản xuất	Rất cao (30-60s/board)	Trung bình (2-5 phút/board)
Chi phí đầu tư	300-600 triệu VND	800-1.500 triệu VND
Chi phí vận hành	Thấp	Trung bình
Độ chính xác	Tốt	Rất cao
Phù hợp với	Sản xuất hàng loạt, PCB đơn giản	Sản xuất linh hoạt, PCB phức tạp
Tỷ lệ lỗi	1-3%	0.5-1%
Linh hoạt	Thấp	Cao

Ưu Nhược Điểm Của Từng Phương Pháp

Ưu điểm Hàn Sóng:

• Năng suất cao, phù hợp sản xuất hàng loạt
• Chi phí vận hành thấp
• Quy trình đơn giản, dễ vận hành
• Phù hợp với nhiều loại PCB tiêu chuẩn

Nhược điểm Hàn Sóng:

• Khó kiểm soát với PCB hai mặt có SMD
• Nhiệt độ cao có thể ảnh hưởng linh kiện nhạy cảm
• Hàn toàn bộ mặt dưới, khó tránh các vùng không mong muốn

Ưu điểm Hàn Điểm:

• Độ chính xác cao, kiểm soát tốt từng điểm hàn
• Linh hoạt với nhiều loại PCB phức tạp
• Giảm stress nhiệt cho linh kiện
• Phù hợp PCB hai mặt

Nhược điểm Hàn Điểm:

• Chi phí đầu tư cao
• Tốc độ sản xuất thấp hơn
• Yêu cầu lập trình và setup phức tạp

Giới Thiệu Máy Hàn Sóng VIS-400 Của Koki

Nhằm giải quyết những thách thức của các nhà máy sản xuất PCB trong việc cân bằng giữa chất lượng, năng suất và chi phí, máy hàn sóng VIS-400 từ thương hiệu Koki của Nhật Bản được thiết kế như một giải pháp toàn diện cho dây chuyền sản xuất SMT hiện đại.

Đặc Điểm Nổi Bật

VIS-400 là dòng máy hàn sóng (Wave Soldering) sử dụng công nghệ phun flux hiệu suất cao với hai tùy chọn: hệ thống bơm định lượng (Metering Pump) hoặc hệ thống áp suất (Pressure Type).

Điểm đặc biệt của VIS-400 nằm ở khả năng đạt được chất lượng hàn ổn định cao trong điều kiện sản xuất liên tục.

Công nghệ nozzle kép cải tiến:

VIS-400 trang bị hệ thống hai nozzle (1st nozzle và 2nd nozzle) với khả năng tháo lắp flow conditioner mà không cần tháo nozzle.

Đây là tính năng độc quyền giúp:

• Giảm thời gian bảo trì và vệ sinh hệ thống
• Duy trì độ ổn định của dòng sóng thiếc
• Kéo dài tuổi thọ thiết bị

Tối ưu hóa hình dạng sóng hàn:

Công nghệ “Lead-free Corresponded Wave” của VIS-400 mang lại những cải tiến vượt trội:

1. Mở rộng bề rộng sóng đầu tiên: Từ 20mm lên 40mm, đảm bảo hàn đều với nhiều loại linh kiện hơn
2. Thu hẹp khoảng cách sóng thứ hai: Từ 150mm xuống 50mm, giảm nhiệt độ rơi trong quá trình hàn
3. Cải thiện chất lượng mối hàn: Giảm thiểu khuyết tật như cầu hàn, thiếu hàn, và đặc biệt phù hợp với thiếc hàn không chì (lead-free)

Hệ thống điều chỉnh peel-back point:

Điểm peel-back (điểm tách sóng) có thể được điều chỉnh bằng tay từ bên ngoài thông qua các handle:

• Wing plate handle: Điều chỉnh vị trí tấm chắn sóng
• Check gauge: Kiểm tra và hiệu chỉnh chính xác
• Rear damper handle: Kiểm soát damper phía sau

Việc kiểm soát chính xác điểm này giúp tối ưu hóa việc tạo mối hàn và giảm thiểu hiện tượng cầu hàn không mong muốn.

Tăng áp suất dòng thiếc:

VIS-400 gia tăng áp lực dòng thiếc hàn, cải thiện:

• Khả năng tiếp xúc với PCB và các lỗ xuyên (through-hole)
• Chất lượng điền đầy lỗ
• Độ bền mối hàn

Thông Số Kỹ Thuật Chi Tiết

Kích thước và trọng lượng:

• Kích thước ngoài: 1,352mm (D) × 1,180mm (R) × 1,222mm (C)
• Trọng lượng máy: Xấp xỉ 300kg
• Thiết kế compact, tiết kiệm diện tích lắp đặt

Khả năng xử lý PCB:

• Kích thước PCB: Rộng 50-400mm × Dài 100-450mm
• Đường truyền (Pass line): 750mm ± 20mm
• Phù hợp với đa dạng kích cỡ bo mạch từ nhỏ đến lớn

Thông số điện và khí nén:

• Nguồn điện: 3 pha 200V, công suất 2kVA
• Khí nén (Air): 0.4-0.5MPa, lưu lượng 100NL/phút
• Công suất tiêu thụ ổn định, tiết kiệm năng lượng

Hệ thống thông gió:

• Công suất hút gió cần thiết: 15m³/phút (mỗi ống dẫn)
• Hệ thống hút khói hiệu quả, đảm bảo môi trường làm việc an toàn

Các tính năng tùy chọn:

Theo nhu cầu sản xuất, VIS-400 có thể được trang bị thêm:

• Signal tower: Tháp đèn báo hiệu trạng thái vận hành
• Pass line change: Thay đổi đường truyền PCB linh hoạt
• Different voltage adaption: Thích ứng nhiều mức điện áp khác nhau
• Automatic conveyor width adjustment: Điều chỉnh độ rộng băng tải tự động
• PCB warp prevention: Hệ thống chống cong vênh PCB
• Upper preheater/solder pot: Bộ tiền nhiệt trên và bể hàn bổ sung
• Automatic solder feeder: Cấp thiếc tự động
• Preheater 2-circuit control: Điều khiển mạch tiền nhiệt kép
• Inlet/Outlet PCB Stagnation Monitoring: Giám sát tắc nghẽn PCB đầu vào/ra
• PCB pass monitoring: Theo dõi quá trình truyền PCB
• Intermittent flow control: Kiểm soát dòng chảy gián đoạn
• UPS: Nguồn lưu điện bảo vệ dữ liệu
• Automatic fire extinguisher: Hệ thống chữa cháy tự động
• Duct shutter: Cửa chắn ống dẫn khí

Ưu Điểm Công Nghệ Nhật Bản

Koki là thương hiệu thiết bị SMT uy tín từ Nhật Bản với hơn 60 năm kinh nghiệm trong ngành sản xuất thiết bị điện tử.

VIS-400 kế thừa triết lý thiết kế Nhật Bản:

Độ bền cao:

• Sử dụng vật liệu chất lượng cao, chịu nhiệt tốt
• Thiết kế chắc chắn, vận hành liên tục 24/7
• Tuổi thọ thiết bị trên 10 năm với bảo trì đúng cách

Độ chính xác:

• Hệ thống điều khiển nhiệt độ PID chính xác ±1°C
• Kiểm soát tốc độ băng tải ổn định
• Đảm bảo tính đồng nhất của mỗi mối hàn

Dễ bảo trì:

• Thiết kế module hóa, dễ tháo lắp
• Hệ thống tự chẩn đoán lỗi thông minh
• Hướng dẫn sử dụng chi tiết bằng tiếng Việt

Thân thiện môi trường:

• Hỗ trợ thiếc hàn không chì (Lead-free)
• Hệ thống lọc khói hiệu quả
• Tiết kiệm năng lượng với công nghệ tiền nhiệt tối ưu

👉 Xem chi tiết sản phẩm VIS-400

Tại Sao Chọn Medin Company?

Là đại lý ủy quyền chính thức của Koki tại Việt Nam, Medin Company tự hào mang đến cho khách hàng không chỉ là sản phẩm chất lượng mà còn là giải pháp toàn diện cho dây chuyền sản xuất SMT-PCBA.

Giải Pháp Tối Ưu, Tiết Kiệm Chi Phí

Đội ngũ kỹ sư của Medin có nhiều năm kinh nghiệm trong lĩnh vực tự động hóa sản xuất điện tử.

Chúng tôi không chỉ bán thiết bị, mà còn:

• Khảo sát thực tế: Đánh giá quy trình sản xuất hiện tại của khách hàng
• Tư vấn giải pháp: Đề xuất cấu hình thiết bị phù hợp với nhu cầu và ngân sách
• Tối ưu chi phí: Giúp khách hàng chọn đúng thiết bị, tránh đầu tư thừa hoặc thiếu
• Sản phẩm dùng thử: Cung cấp demo machine để khách hàng trải nghiệm trước khi quyết định

Với kinh nghiệm triển khai hàng trăm dự án cho các nhà máy điện tử tại Việt Nam, Medin hiểu rõ những khó khăn mà doanh nghiệp đang gặp phải và đưa ra giải pháp thiết thực nhất.

Hỗ Trợ Kỹ Thuật

Cam kết của Medin không dừng lại ở việc bàn giao thiết bị:

• Đội ngũ kỹ thuật: Sẵn sàng có mặt tại nhà máy trong vòng 24h
• Remote support: Hỗ trợ từ xa qua TeamViewer, AnyDesk khi cần thiết
• Đào tạo vận hành: Training chi tiết cho technical staff
• Cung cấp tài liệu: Manual tiếng Việt, video hướng dẫn

Bảo Hành Chính Hãng

• Bảo hành 12-24 tháng (tùy sản phẩm)
• Linh kiện thay thế chính hãng từ Koki
• Bảo trì định kỳ miễn phí trong thời gian bảo hành
• Chính sách hậu mãi dài hạn, hỗ trợ suốt vòng đời thiết bị

Đối Tác Tin Cậy Của Hàng Trăm Doanh Nghiệp

Medin Company đã và đang đồng hành cùng nhiều tên tuổi lớn trong ngành điện tử Việt Nam:

• Các nhà máy sản xuất linh kiện điện tử
• Nhà máy lắp ráp bảng mạch PCB
• Doanh nghiệp sản xuất thiết bị viễn thông
• Công ty sản xuất thiết bị y tế

—-

—-

Kết Luận

Lựa chọn giữa hàn sóng và hàn điểm phụ thuộc vào nhiều yếu tố: quy mô sản xuất, độ phức tạp của PCB, ngân sách đầu tư và yêu cầu chất lượng.

Với những doanh nghiệp đang tìm kiếm giải pháp hàn sóng hiệu quả cho sản xuất hàng loạt, máy hàn sóng VIS-400 của Koki là lựa chọn đáng cân nhắc.

VIS-400 không chỉ mang lại năng suất cao mà còn đảm bảo chất lượng hàn ổn định nhờ công nghệ nozzle kép cải tiến và hệ thống điều khiển thông minh.

Đặc biệt, với sự hỗ trợ toàn diện từ Medin Company – đại lý ủy quyền chính thức tại Việt Nam – khách hàng có thể hoàn toàn yên tâm về chất lượng sản phẩm, dịch vụ bảo hành và hỗ trợ kỹ thuật.

—-
