Xi Lanh Khí Nén SMC CG1 Series CDG1BN20 CDG1BN25 CDG1BN32
Air Cylinder Standard Type, Single Acting, Spring Return/Extend CG1 Series
Standard cylinder with improved auto switch operability.
Download
Xi Lanh Khí Nén SMC CG1 Series CDG1BN20 CDG1BN25 CDG1BN32 CDG1BN40
Air Cylinder Standard Type, Double Acting, Single Rod CG1 Series Specifications – Xi Lanh Khí Nén SMC
[Features] · Rod action type: single rod.· Female rod end available as standard.
· Improved auto switch operability and easy position adjustment.
· No trunnion mounting female thread for basic type variation.
· Part numbers are set for products with rod-end brackets and pivot brackets (no need to order separately).

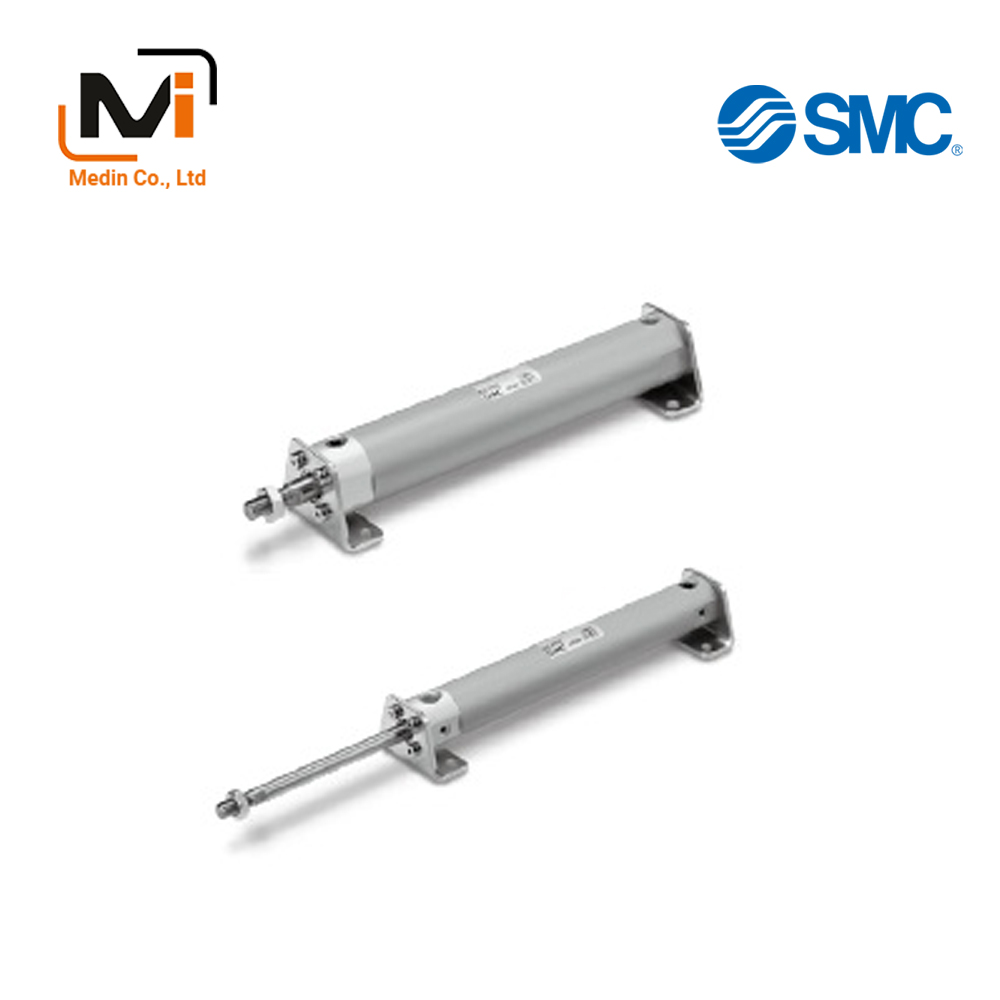

Air Cylinder Standard Type, Double Acting, Single Rod CG1 Series external appearance
JIS symbol: Rubber bumper
Specifications
| Tube Inner Diameter (mm) | 20 | 25 | 32 | 40 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Action | Double acting, single rod | |||||||||
| Lubrication | Not required (non-lubricated) | |||||||||
| Fluid | Air | |||||||||
| Proof Pressure | 1.5 MPa | |||||||||
| Maximum operating pressure | 1.0 MPa | |||||||||
| Minimum operating pressure | 0.05 MPa | |||||||||
| Ambient and Fluid Temperature | Without auto switch: -10°C to 70°C (no freezing) With auto switch: -10°C to 60°C (no freezing) |
|||||||||
| Piston Speed | 50 to 1,000 mm/s | |||||||||
| Stroke Length Tolerance | Up to 1,000 st (0 to +1.4) mm, Up to 1,500 st (0 to +1.8) mm | |||||||||
| Cushioning | Rubber cushion | |||||||||
| Mounting** | Basic type, basic type (without trunnion mounting female thread), axial foot type, rod-end flange type, head-end flange type, rod-end trunnion type, head-end trunnion type, clevis type | |||||||||
| Allowable Kinetic Energy (J) |
Rubber Cushioning |
Rod end Male thread |
0.28 | 0.41 | 0.66 | 1.20 | 2.00 | 3.40 | 5.90 | 9.90 |
| Rod end Male thread |
0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
- *R: rod side, H: head side
- *Foot, flange and clevis types with cylinder sizes of ø20 to ø63 mm do not have trunnion mounting female threads. Only use the cylinder within the allowable kinetic energy range.
Stroke Table
(Units: mm)
| Tube Internal Diameter | Standard Stroke*1 | Maximum Manufacturable Stroke*2 |
|---|---|---|
| 20 | 25, 50, 75, 100, 125, 150, 200 | 201 to 1,500 |
| 25 | 25, 50, 75, 100, 125, 150, 200, 250, 300 | 301 to 1,500 |
| 32 | ||
| 40 |
*1: Intermediate strokes not listed above are produced to order.
Manufacture of intermediate strokes at 1‑mm increments is possible. (Spacers are not used.)
*2: The maximum manufacturable stroke shows the long stroke.
*3: The applicable stroke should be confirmed according to the usage. For details, please refer to “Air Cylinders Model Selection” in the SMC catalog. In addition, products that exceed the standard stroke may not be able to meet the specifications due to deflection, etc.
Mounting Bracket, Accessories / Materials and Surface Treatment
| Classification | Name | Material | Surface Treatment | |
|---|---|---|---|---|
| Mounting Bracket | Foot | Carbon steel | Nickel plated | |
| Flange | Carbon steel (ø20 to ø63 mm) | Nickel plating | ||
| Cast iron (ø80 mm, ø100 mm) | Nickel plating | |||
| Clevis | Carbon steel (ø20 to ø63 mm) | Nickel plating | ||
| Cast iron (ø80 mm, ø100 mm) | Nickel plating | |||
| Trunnion Pin | Trunnion Pin | Carbon steel | Salt bath nitrocarburizing | |
| Trunnion Bracket Bolt | Carbon steel | Nickel plated | ||
| Flat Washer | Carbon steel | Nickel plated | ||
| Accessories | Rod End Nut | Carbon steel | Zinc chromate | |
| Single Knuckle Joint | Carbon steel (ø20 to ø32 mm) | Nickel plating | ||
| Cast iron (ø40 to ø100 mm) | Zinc chromate | |||
| U-Shaped Knuckle Joint | Carbon steel (ø20 to ø32 mm) | Nickel plating | ||
| Cast iron (ø40 to ø100 mm) | Zinc chromate | |||
| Knuckle Pin | Carbon steel | – | ||
| Clevis Pin | Carbon steel | – | ||
| Pivot bracket | Carbon steel (ø20 to ø63 mm) | Nickel plating | ||
| Cast iron (ø80 mm, ø100 mm) | Nickel plating | |||
| Mounting Bolt | Carbon steel | Nickel plated | ||
| Retaining Ring | Carbon tool steel | Phosphate coating | ||
CDG1BN20-15TZ
CDG1BN20-15TZ-M9N
CDG1BN20-15TZ-M9NVS
CDG1BN20-20SZ
CDG1BN20-20TZ
CDG1BN20-25SFZ
CDG1BN20-25SZ
CDG1BN20-25SZ-A93
CDG1BN20-25SZ-A93LS
CDG1BN20-25SZ-A93ZS
CDG1BN20-25SZ-B54ZS
CDG1BN20-25SZ-M9BA
CDG1BN20-25SZ-M9BL
CDG1BN20-25SZ-M9BWLS
CDG1BN20-25SZ-M9BWS
CDG1BN20-25SZ-M9BWZ
CDG1BN20-25TZ
CDG1BN20-25TZ-A93L
CDG1BN20-25TZ-H7BAL
CDG1BN20-25TZ-M9B
CDG1BN20-30SZ
CDG1BN20-30TFZ
CDG1BN20-40SZ
CDG1BN20-40SZ-M9BA
CDG1BN20-40TZ
CDG1BN20-45SZ
CDG1BN20-45TZ
CDG1BN25-15TZ
CDG1BN25-20TZ
CDG1BN25-25SFZ
CDG1BN25-25SZ
CDG1BN25-25SZ-A93S
CDG1BN25-25SZ-H7BAL
CDG1BN25-25SZ-M9B
CDG1BN25-25SZ-M9BW
CDG1BN25-25SZ-M9BWL
CDG1BN25-25SZ-M9BWS
CDG1BN25-25SZ-M9NAVZ
CDG1BN25-25TZ
CDG1BN25-25TZ-A93L
CDG1BN25-25TZ-A93VL
CDG1BN25-25TZ-C73S
CDG1BN25-25TZ-M9BW
CDG1BN25-25TZ-M9NV
CDG1BN25-25TZ-M9NVM
CDG1BN25-30TFZ
CDG1BN25-35SZ
CDG1BN25-35TZ-M9BWL
CDG1BN25-35TZ-M9BWLS
CDG1BN25-40SZ
CDG1BN25-40SZ-M9BWL
CDG1BN25-50SZ
CDG1BN25-50SZ-B54
CDG1BN25-50SZ-M9BA
CDG1BN25-50SZ-M9BW
CDG1BN25-50TZ
CDG1BN25-50TZ-A93
CDG1BN32-15SZ
CDG1BN32-15SZ-B54ZS
CDG1BN32-15TZ
CDG1BN32-20SZ
CDG1BN32-20TZ
CDG1BN32-25SFZ
CDG1BN32-25SZ
CDG1BN32-25SZ-A93S
CDG1BN32-25SZ-M9BW
CDG1BN32-25TFZ
CDG1BN32-25TZ
CDG1BN32-25TZ-M9BWL
CDG1BN40-10SZ
CDG1BN40-25SFZ
CDG1BN40-25SZ
CDG1BN40-25SZ-M9BAL
CDG1BN40-25SZ-M9BWL
CDG1BN40-25SZ-M9NL
CDG1BN40-25TFZ
CDG1BN40-25TFZ-M9BWLS
CDG1BN40-25TFZ-M9PV
CDG1BN40-25TZ
CDG1BN40-25TZ-A93
CDG1BN40-25TZ-B54Z
CDG1BN40-25TZ-C73CS
CDG1BN40-25TZ-C73CZS
CDG1BN40-25TZ-M9BAL
CDG1BN40-30TZ
CDG1BN40-35TZ
CDG1BN40-35TZ-B54S
