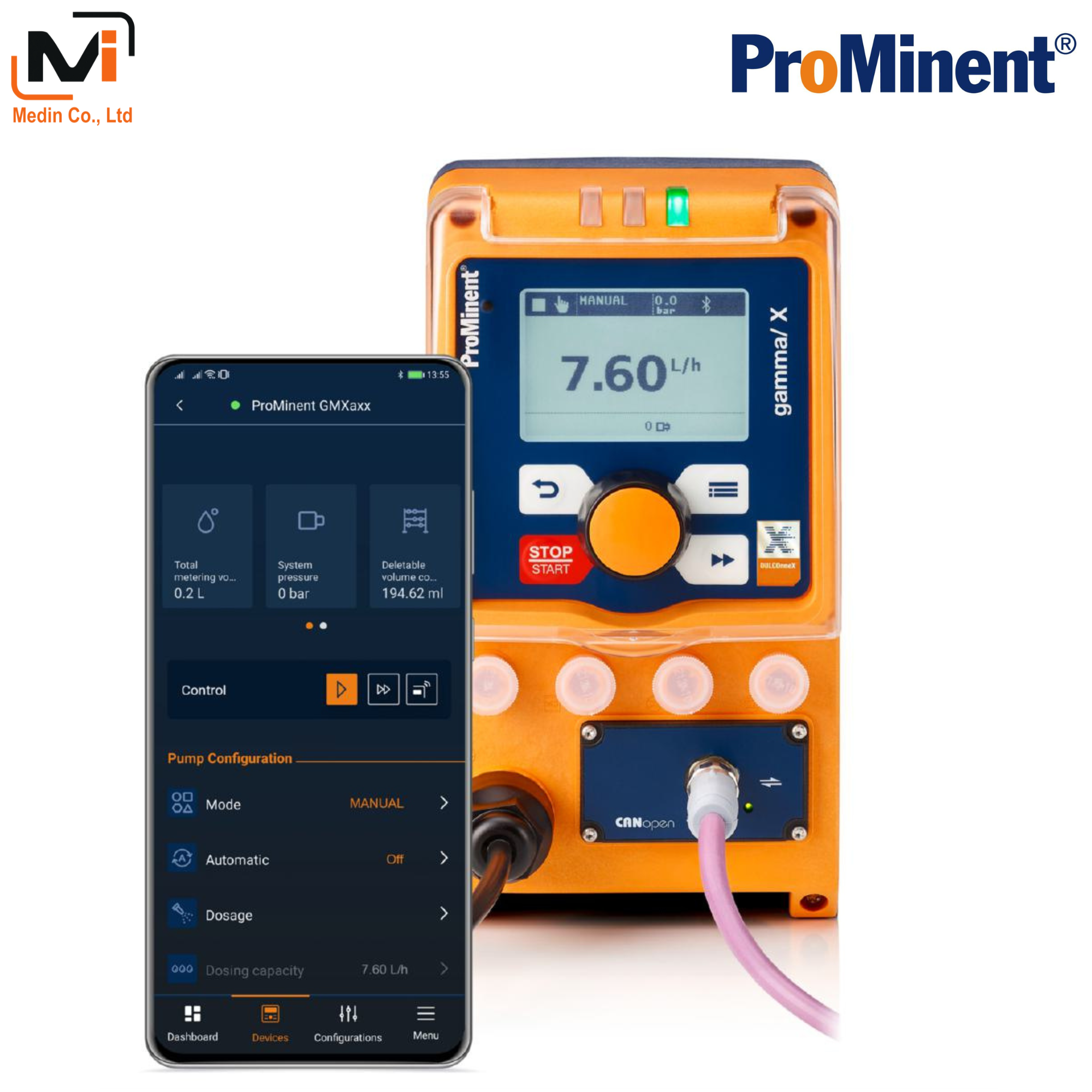

Solenoid-Driven Metering Pumps gamma/ X – Bơm Định Lượng ProMinent
Feed rate of product range 1 ml/h – 45 l/h; 25 – 2 bar
The solenoid-driven diaphragm metering pump gamma incorporates a wealth of eX cellent ingenuity!
With integrated pressure measurement, it ensures the smooth running of your metering process.
The gamma/ X is ideal for all metering work involving liquid media.
Downloads
Solenoid-Driven Metering Pumps gamma/ X – Bơm Định Lượng ProMinent
Feed rate of product range 1 ml/h – 45 l/h; 25 – 2 bar
The solenoid-driven diaphragm metering pump gamma incorporates a wealth of eX cellent ingenuity! With integrated pressure measurement, it ensures the smooth running of your metering process.
The gamma/ X is ideal for all metering work involving liquid media.
Overview
gamma/ X – the proven best-seller intelligently extended
The new solenoid-driven metering pump gamma/ X is user-friendly and has a long service life, just like its predecessor. An ingenious solenoid control measures the pending back pressure and protects the system from overload. This technology makes a pressure sensor superfluous, meaning that operating safety can be significantly increased: no additional parts come into contact with the feed chemical, there are no additional sealing surfaces and no electronic components come near the feed chemical.
Whether the metering volume fluctuates or hydraulic failures affect the metering process – the gamma/ X allows you to keep an eye on everything.
It independently ensures a trouble-free metering process and, should the pump ever need maintenance, its service module draws attention to this.
Your benefits
- Simple adjustment of the metering rate directly in l/h
- In concentration mode, direct input of the required and desired concentration during volume-proportional metering tasks
- Integrated pressure measurement and display for greater safety during commissioning and in the process
- Control range for metering rate 1:40,000
- Virtually wear-free solenoid drive, overload-proof and economical
- Suitable for continuous micro-metering from approx. 1 ml/h, thanks to the regulated solenoid drive
Field of application
The following list of applications are general examples of generally suitable applications for this product. Please contact your local sales representative to talk about the applicable use of this product in your specific case / environment.
- Can be integrated into automated processes and used in all industries.
- The pump can work as a control unit with the timer, for example in cooling water treatment.
Technical Details
- Simple and fine adjustments to litre capacity in automatic mode. Can be regulated down to a few ml/h. Alternatively, the pump can also be operated in automatic “OFF” mode via stroke length and stroke rate.
- Illuminated LC display and 3-LED display for operating, warning and error messages, visible from all sides
- Factor with external contact control 99:1 – 1:99
- Batch operation with max. 99.99 or 99,999 strokes/start pulse
- Connector for 2-stage level switch
- Available material combinations: PP, PVDF, clear acrylic, PTFE and stainless steel
- Special dosing head designs for outgassing and high-viscosity media
- Optional 0/4 – 20 mA output for remote transmission of actual dosing rate and error messages
- Universal power supply unit 100 V – 230 V, 50/60 Hz
- Optional 230 V relay module, can be retrofitted easily and securely
- Optional 24 V combined relay, can be retrofitted easily and securely
Technical Data
| Pump type | Pump capacity at max. back pressure | Stroke rate | Connector size o Ø x i Ø |
Suction lift* | Shipping weight | |||
|---|---|---|---|---|---|---|---|---|
| PP, NP, PV, TT | SS | |||||||
| bar | l/h | ml/stroke | Strokes/min | mm | m WC | kg | kg | |
| * Suction lift with a filled dosing head and filled suction line, with a self-bleeding dosing head with air in the suction line. | ||||||||
| ** 25 bar variant only available with a NP or SS dosing head material. | ||||||||
| *** With stainless steel design, 6 mm connector width. | ||||||||
| **** With stainless steel design, 12 mm connector width. | ||||||||
| ***** With stainless steel design DN 10. | ||||||||
| Metering pumps with non-self-bleeding dosing head | ||||||||
| GMXa 1602 | 16 | 2.3 | 0.19 | 200 | 6 x 4 | 6.0 | 3.6 | 4.1 |
| GMXa 1604 | 16 | 3.6 | 0.30 | 200 | 6 x 4 | 5.0 | 3.6 | 4.1 |
| GMXa 2504 | 25 ** | 3.8 | 0.32 | 200 | 8 x 4 *** | 4.0 | 4.9 | 5.5 |
| GMXa 0708 | 7 | 7.6 | 0.63 | 200 | 8 x 5 | 4.0 | 3.7 | 5.0 |
| GMXa 1009 | 10 | 9.0 | 0.75 | 200 | 8 x 5 | 3.0 | 5.1 | 6.5 |
| GMXa 0414 | 4 | 13.5 | 1.13 | 200 | 8 x 5 **** | 3.0 | 3.7 | 5.0 |
| GMXa 0715 | 7 | 14.5 | 1.21 | 200 | 8 x 5 **** | 3.0 | 5.1 | 6.5 |
| GMXa 0220 | 2 | 19.7 | 1.64 | 200 | 12 x 9 | 2.0 | 3.7 | 5.0 |
| GMXa 0424 | 4 | 24.0 | 2.00 | 200 | 12 x 9 | 3.0 | 5.1 | 6.5 |
| GMXa 0245 | 2 | 45.0 | 3.70 | 200 | 12 x 9 ***** | 2.0 | 5.2 | 7.0 |
| Metering pumps with self-degassing dosing head (dosing head design 7) | ||||||||
| GMXa 1604 | 10 | 2.2 | 0.18 | 200 | 6 x 4 | 1.8 | 3.6 | – |
| GMXa 0708 | 7 | 5.6 | 0.47 | 200 | 8 x 5 | 1.8 | 3.7 | – |
| GMXa 1009 | 10 | 6.6 | 0.55 | 200 | 8 x 5 | 1.8 | 5.1 | – |
| GMXa 0414 | 4 | 12.2 | 1.01 | 200 | 8 x 5 | 1.8 | 3.7 | – |
| GMXa 0715 | 7 | 13.0 | 1.08 | 200 | 8 x 5 | 1.8 | 5.1 | – |
| GMXa 0220 | 2 | 18.0 | 1.50 | 200 | 12 x 9 | 1.8 | 3.7 | – |
| GMXa 0424 | 4 | 22.0 | 1.83 | 200 | 12 x 9 | 1.8 | 5.1 | – |
| GMXa 0245 | 2 | 40.0 | 3.33 | 200 | 12 x 9 | 1.8 | 5.2 | – |
gamma/ X metering pumps with dosing heads for higher-viscosity media have a 10 – 20 % lower capacity and are not self-priming with all feed chemicals. G 3/4-DN 10 connector with d 16-DN 10 hose nozzle.
The vPTFE diaphragm is limited to a maximum operating pressure of 10 bar. The pump capacities of the metering pumps with vPTFE diaphragm may be 10-20 % lower than those with a standard diaphragm.
All data calculated with water at 20 °C.
Materials in Contact with the Medium
| Identity code of material | Dosing head | Connection on suction/discharge side | Ball seat | Seals | Balls |
|---|---|---|---|---|---|
| PVT | PVDF | PVDF | PVDF | PTFE | Ceramic |
| PPT | Polypropylene | PVDF | PVDF | PTFE | Ceramic |
| PPE | Polypropylene | Polypropylene | EPDM | EPDM | Ceramic |
| PPB | Polypropylene | Polypropylene | FKM A | FKM A | Ceramic |
| NPT | Clear acrylic | PVDF | PVDF | PTFE | Ceramic |
| NPE | Clear acrylic | PVC | EPDM | EPDM | Ceramic |
| NPB | Clear acrylic | PVC | FKM A | FKM A | Ceramic |
| SST | Stainless steel 1.4404 | Stainless steel 1.4404 | Ceramic | PTFE | Ceramic |
| TTT | Carbon-filled PTFE | Carbon-filled PTFE | Ceramic | PTFE | Ceramic |
Metering reproducibility: ±1% when used according to the instructions in the operating instructions
Permissible ambient temperature: -10 °C to +45 °C
Mean power consumption: 25/30 W
Degree of protection: IP 66, NEMA 4X, insulation class F
