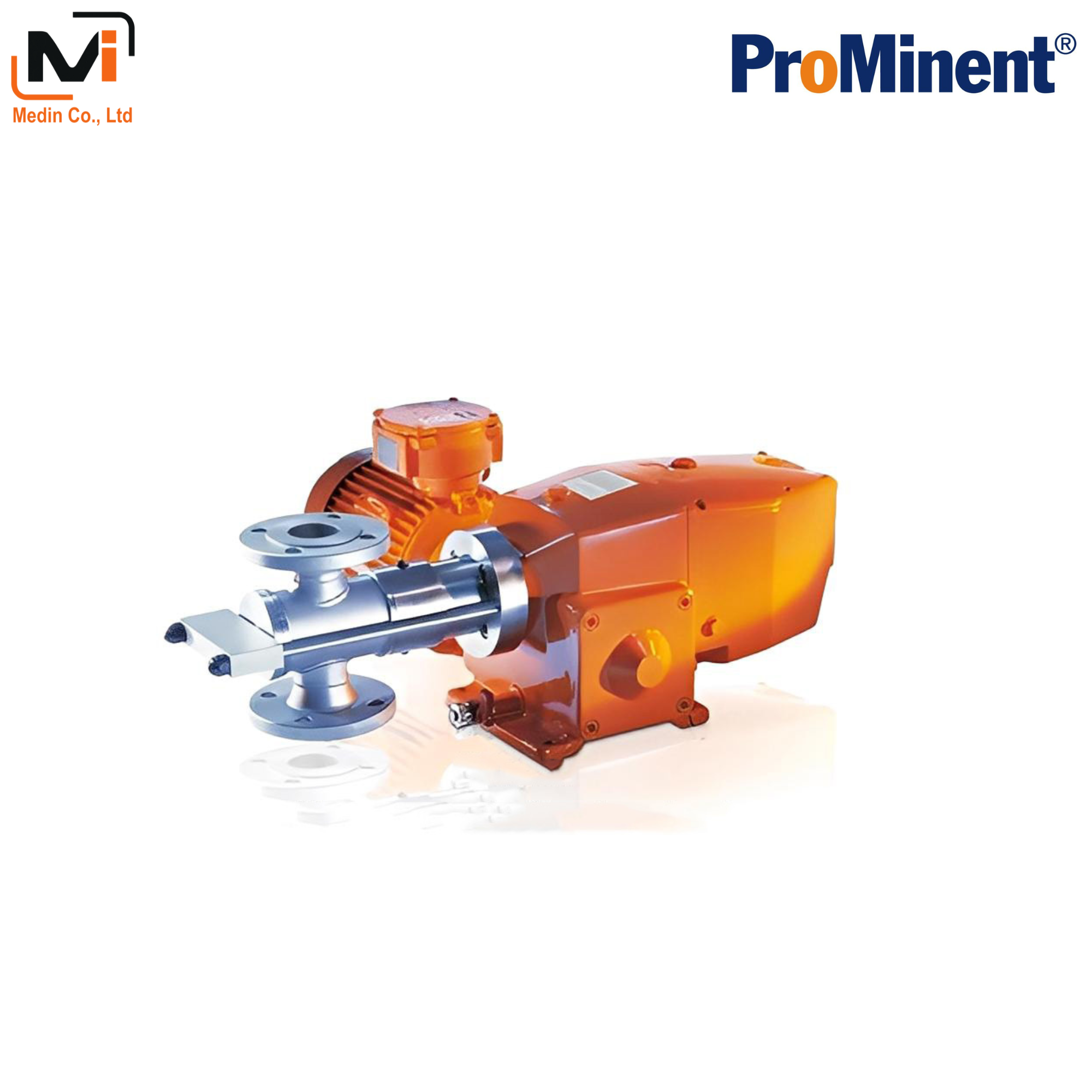

Plunger Metering Pump ORLITA DR ProMinent
Capacity range of single-head pump: 0 – 273 l/h, 400 – 76 bar
The plunger metering pump ORLITA DR does not need valves and can therefore be operated within a broad stroke rate range.
It is therefore suitable for use with high-viscosity and extremely high-viscosity media of up to 106 mPas within a wide temperature range of -30 °C to +200 °C.
Downloads
Plunger Metering Pump ORLITA DR ProMinent
Capacity range of single-head pump: 0 – 273 l/h, 400 – 76 bar
The plunger metering pump ORLITA DR does not need valves and can therefore be operated within a broad stroke rate range.
It is therefore suitable for use with high-viscosity and extremely high-viscosity media of up to 106 mPas within a wide temperature range of -30 °C to +200 °C.
For the precise metering of high-viscosity and extremely high-viscosity media even containing solid fractions
ORLITA DR plunger metering pumps (DR 15 to DR 150) are special pumps for high-viscosity and extremely high-viscosity media, which can also contain solids. The pump can be operated within a broad stroke rate range due to its operation without valves.
Your benefits
Optimum adaptation to processes with high-viscosity and extremely high-viscosity media, even those containing solid fractions:
- Low-wear and precise operation even at high pressures thanks to the rotary piston with abrasion-resistant / wear-resistant surface coating
- Valve-free operation guarantees a broad stroke rate range
- Wide range of uses: Operating pressure of up to 400 bar, temperature range of -30°C to +200°C
- Pumping direction can be selected depending on the fitting position of the piston
- A reverse suction effect can be set in a continuously variable manner by rotating the pump head around its longitudinal axis
- Power end configuration ideal for installation in any position (vertical or horizontal)
Field of application
The following list of applications are general examples of generally suitable applications for this product. Please contact your local sales representative to talk about the applicable use of this product in your specific case / environment.
- Metering of high-viscosity and extremely high-viscosity media containing solid fractions.
Inhibitor Metering Offshore
For smooth oil production
Our ProMinent metering pumps keep the pipework clear 24 hours a day and protect against corrosion and defects. So the oil can keep flowing.
Reliable technology is essential on a drilling platform.
ProMinent Orlita metering pumps are perfectly suited to the tough environment.
Special materials and paintwork designed for offshore applications make them incredibly robust.
And they work intelligently: the inhibitor is fed via several metering heads and can be individually adapted to every single metering volume and pump pressure.
Corrosion in the pipework and feed units is prevented.
Onshore Metering in Gas Pump Stations
Safety at the borehole
Flammable methane hydrate at the borehole can be very dangerous.
But not with ProMinent metering pumps.
By metering fluid into the drilling head, they don’t even allow methane hydrate to be produced in the first place.
ProMinent’s Orlita diaphragm metering pumps prevent methane hydrate from forming at the borehole.
Their metering heads are interconnected for even pumping pressures and volumes.
The recipe for reliable metering even under extreme conditions?
Relief valves protect against overload, bleed valves and rupture indicators automatically detect critical situations and remedy them.
Technical Details
- DR 15 – stroke length: 0-15 mm, rod force: 1800 N
- DR 150 – stroke length: 0-32 mm, rod force: 15000 N
- Stroke length adjustment range: 0 – 100% in operation and idle
- Stroke length adjustment: manually using manual adjustment wheel and scaled display (optionally with electric actuator or control drive)
- The dosing precision is better than ± 0.5 % within the 10 – 100% stroke length range under defined conditions and with correct installation
- Wetted materials: Stainless steel, special designs are available on request
- A wide range of power end/drive versions is available: Three-phase standard AC motors, motors for use in areas at risk from explosion and different flange designs for use in customer-specific motors
- Degree of protection: IP 55
- Temperature range -30°C to +200°C
- The play between the piston and cylinder responsible for the sealing effect is selected depending on the viscosity
- Turret on the rear head end, either designed as a circular collecting vessel for leaks or exposed to a sealing medium
- The turret is sealed by elastomer lip sealing rings
Technical data for ORLITA DR 15 single-head pump 50 Hz
| Plunger Ø | Theor. stroke volume | Max. capacity (theo.) in l/h at strokes/min (50 Hz) | Max. pressure | Nominal diameter | ||
|---|---|---|---|---|---|---|
| 58 | 77 | 116 | ||||
| mm | ml/stroke | l/h | l/h | l/h | bar | |
| 7 | 0.58 | 2.0 | 2.7 | 4.0 | 400 | DN 4 |
| 12 | 1.70 | 5.9 | 7.9 | 11.8 | 159 | DN 8 |
| 18 | 3.82 | 13.3 | 17.7 | 26.6 | 71 | DN 10 |
| 25 | 7.36 | 25.6 | 34.1 | 51.2 | 37 | DN 16 |
| 36 | 15.27 | 53.1 | 70.8 | 106.3 | 18 | DN 25 |
Technical data for ORLITA DR 150 single-head pump 50 Hz
| Plunger Ø | Theor. stroke volume | Theoretical pump capacity in l/h at strokes/min | Max. pressure | Nominal diameter | ||||
|---|---|---|---|---|---|---|---|---|
| 58 | 77 | 97 | 116 | 145 | ||||
| mm | ml/stroke | l/h | l/h | l/h | l/h | l/h | bar | |
| 12 | 3.62 | 12.6 | 16.8 | 21.0 | 25.2 | 31.5 | 400 | DN 8 |
| 18 | 8.14 | 28.3 | 37.8 | 47.2 | 56.7 | 70.8 | 400 | DN 8 |
| 25 | 15.71 | 54.7 | 72.8 | 91.0 | 109.3 | 136.7 | 250 | DN 16 |
| 36 | 32.57 | 113.4 | 151.0 | 188.8 | 226.7 | 283.4 | 147 | DN 25 |
Note
All performance data applies to 50 Hz. If a 60 Hz motor is used, the performance will be correspondingly higher.
