MPS-G Cảm biến xi lanh Sick – Cylinder Sensors – Sick Sensors
- Position feedback with a measuring range of up to 50 mm
- Up to 3 digital switching signals
- 8 switching points via IO-Link
- Dynamic teach-in for up to 3 switching signals
- Actuator diagnosis data: piston velocity, cylinder stroke, magnetic field strengths, etc.
- Process diagnosis data: temperature, vibration, position, max. acceleration
| Catalog | Video |
 |
 |
MPS-G Cảm biến xi lanh Sick – Cylinder Sensors – Sick Sensors
Cảm biến vị trí siêu ngắn cho kẹp

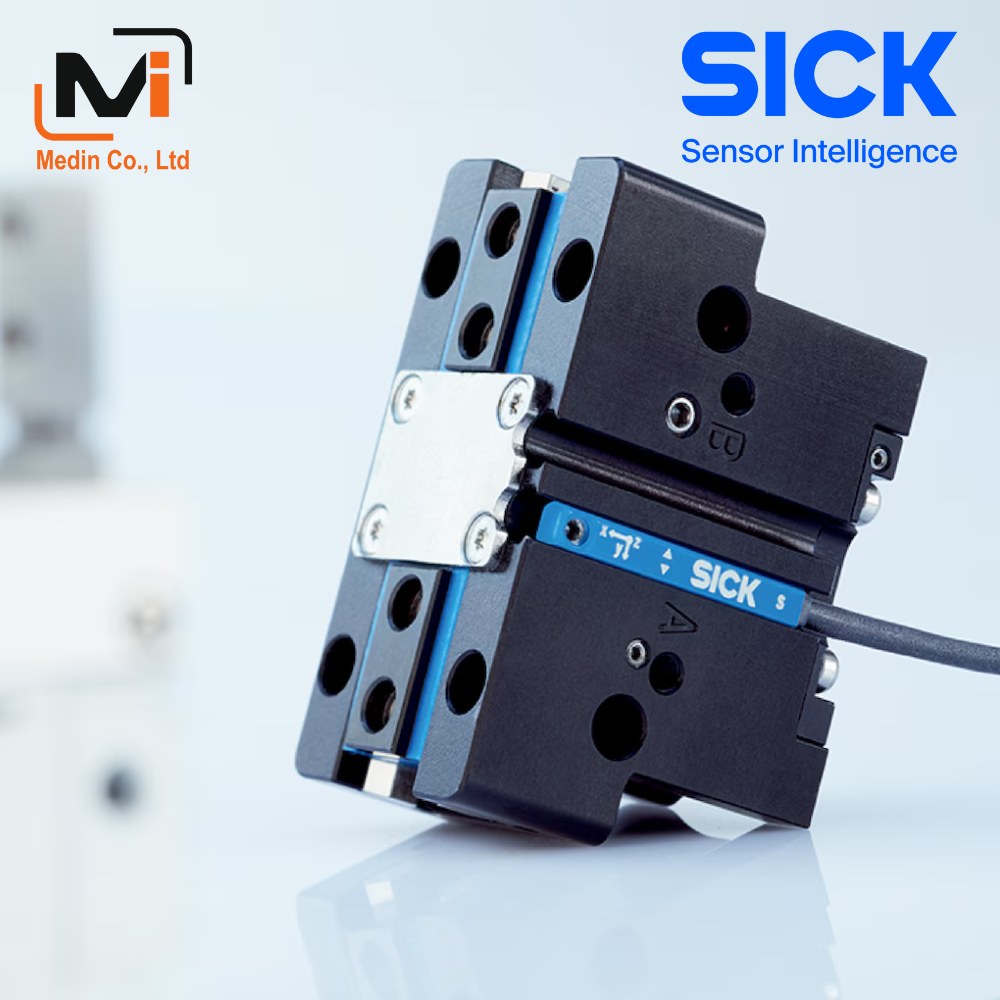

- Cảm biến vị trí MPS-G liên tục phát hiện vị trí của các ngón tay của kẹp khí nén và vị trí piston trong xi lanh thu nhỏ bằng phương pháp không tiếp xúc.
- Hệ thống đo khoảng cách từ tính được chế tạo nhỏ gọn xác định các vị trí này với độ chính xác micromet.
- Cảm biến có thể dễ dàng được lắp vào rãnh chữ C hoặc, với sự trợ giúp của bộ chuyển đổi, vào rãnh chữ T và dễ dàng gắn vào bộ truyền động.
- MPS-G có hai biến thể sản phẩm: là cảm biến có đầu ra điện áp tương tự và là cảm biến IO-Link với cấu hình Cảm biến thông minh và ba đầu ra kỹ thuật số có thể cấu hình.
- Nhờ đó, SICK có thể cung cấp các giải pháp phù hợp cho nhiều yêu cầu ứng dụng.
- MPS-G cũng cung cấp dữ liệu chẩn đoán toàn diện thông qua IO-Link, bao gồm dữ liệu hiệu suất cho bộ truyền động khí nén hoặc dữ liệu để giám sát tình trạng của hệ thống.
Lợi ích
- Xác định hai, ba hoặc nhiều điểm chuyển mạch để phân biệt giữa vị trí kẹp và nhiều vật thể
- Đo lường đơn giản các thành phần với giá trị vị trí tuyệt đối
- Phát hiện chính xác micromet các dung sai vật thể rất nhỏ
- Phù hợp với tất cả các rãnh chữ C tiêu chuẩn được sử dụng trên toàn thế giới hoặc trong các rãnh chữ T kết hợp với bộ chuyển đổi, bất kể hình dạng của kẹp và xi lanh
- Tiết kiệm thời gian khi lắp đặt ban đầu và khi thay thế thiết bị vì cảm biến có thể được lắp vào rãnh từ phía trên. Không cần phải tháo các nắp cuối của bộ truyền động.
- Giám sát tình trạng dự đoán của các bộ truyền động khí nén và các quy trình máy móc thông qua chức năng chẩn đoán bộ truyền động và quy trình
Tính năng
- Phản hồi vị trí với phạm vi đo lên đến 50 mm
- Lên đến 3 tín hiệu chuyển mạch kỹ thuật số
- 8 điểm chuyển mạch qua IO-Link
- Học động cho tối đa 3 tín hiệu chuyển mạch
- Dữ liệu chẩn đoán bộ truyền động: vận tốc piston, hành trình xi lanh, cường độ từ trường, v.v.
- Dữ liệu chẩn đoán quy trình: nhiệt độ, độ rung, vị trí, gia tốc tối đa
Advantages
Perfectly integrated
The MPS-G position sensor was developed in accordance with the requirements of handling and assembly and robotics. This means not only an extremely compact sensor design for the C-slot, but also high resistance of the components used and durability of materials.
The MPS-G covers a detection range of 50 mm – and at a sensor head length of only 25 mm
Installation of the MPS-G in the sensor slot without any interfering contours is excellent protection against mechanical damage for moving applications

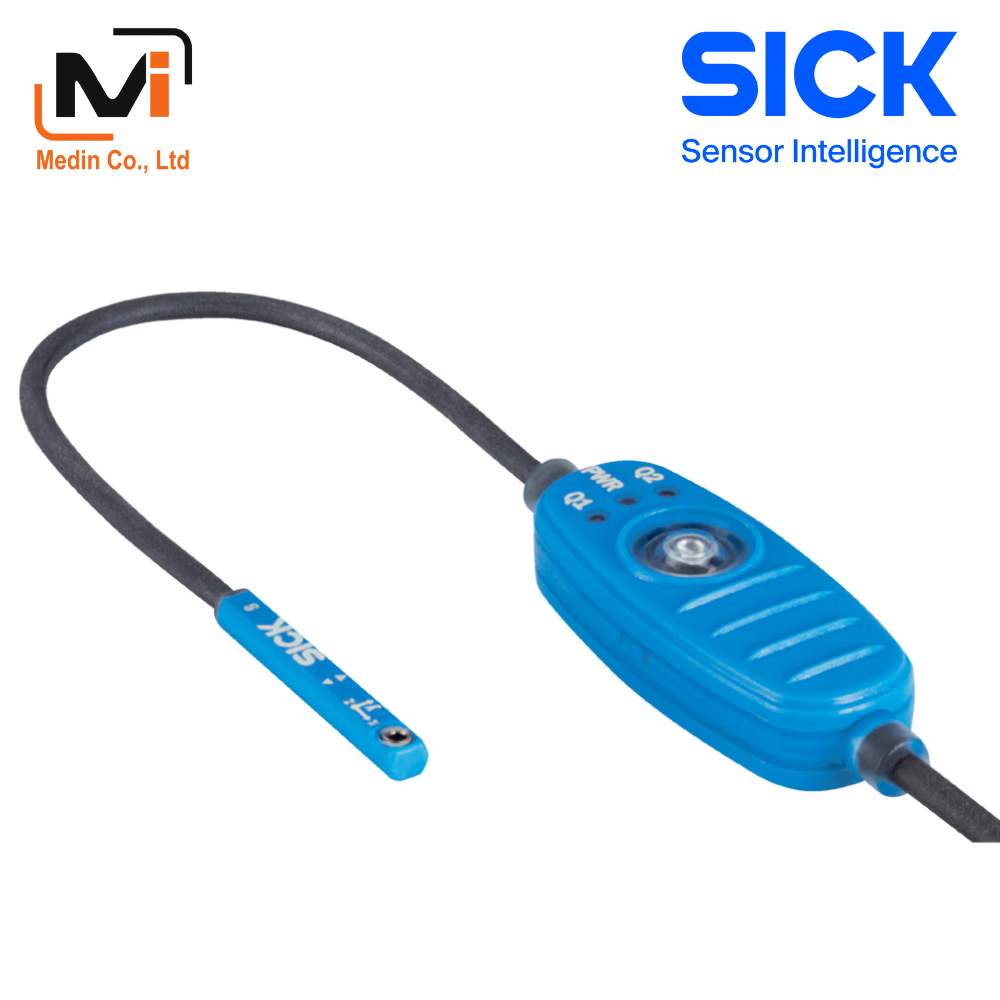

The right connection cable between the sensor head and the operating element for any mounting situation

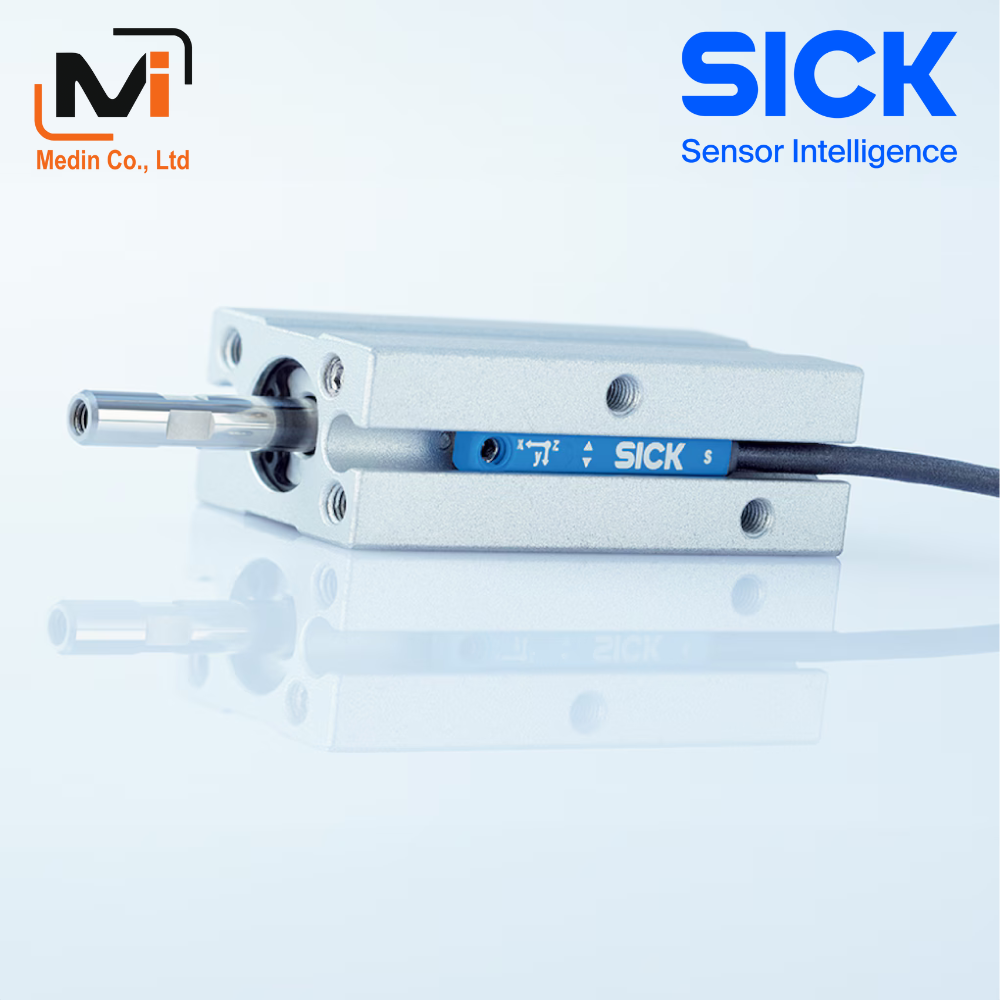

Continuous position query – perfectly adjusted to grippers and small pneumatic cylinders.
Can be flexibly adapted to any requirement – with innovative operating concepts
Every application is different. And with the MPS-G, there is always a solution for nearly any detection task: Querying gripper finger positions, measuring workpieces, monitoring press-fit processes or simply precisely detecting end positions. The highly accurate position values can be used either as analog signals and as process data via IO-Link or translated into digital switching information and used as such.
Ideal for varying workpiece sizes and component tolerances
Switching signals can be generated flexibly and individually from the absolute position values
With the innovative dynamic teach-in, the sensor adjusts the switching points on its own
As a high-precision magnetic distance measuring system, the MPS-G delivers a position value and two, three or more switching points to differentiate between gripper and cylinder positions. The functional scope and the configuration options of the sensor depend on the communication interface and the selected teach-in option.
Condition monitoring of pneumatic drives
The MPS-G delivers data on possible wear or if the cylinders are not optimally adjusted
Traversing speed, cylinder travel, dwell time in the end positions and magnetic field strength are only some examples of diagnostic data the MPS-G generates
The MPS-G delivers basic data for optimal adjustment and condition monitoring of pneumatic drives – and without installing any other components.
Diagnosis
Equipped with a wide range of diagnostic functions, Smart Sensors make it possible to look into the future in order to detect process deviations in advance and prevent unplanned machine or system downtime. In addition to the actual sensor data, Smart Sensors can deliver other valuable in on the status of the machine, plant or process.
Smart Sensors will send a notification independently if safe operation is at risk. Thanks to predictive maintenance, flexible, needs-based maintenance schedules can be created, helping reduce service costs. If problems should arise, however, the cause can be easily determined thanks to comprehensive visualization options, avoiding unplanned system downtime.
Vibration analysis
Defective, worn or loose components change the characteristic vibration pattern of machines. The MPS-G Smart Sensor with diagnostic functions analyzes and monitors the vibration of critical components in the machine in the time and frequency range.
Temperature measurement
Temperature monitoring helps ensure process and product quality. The MPS-G Smart Sensor with diagnostic function records changes in the application temperature.
Orientation monitoring
The Smart Sensor with diagnostic functions makes it possible to monitor its own orientation or the orientation of the machine part on which it is mounted.
—-
| Part no.: | Product variant | … | Part no.: | Product variant |
|---|---|---|---|---|
| 1131851 1131853 1131852 |
WTB16P-X01 WLA16P-X01 WTB16I-X02 |
1131851 1131853 1131852 |
WTB16P-X01 WLA16P-X01 WTB16I-X02 |
