Minipartner Manipulators With Cable – Tay Trợ Lực Dalmec
Max weight capacity: 80 kg
Vertical lift: 1800 mm
Working pressure: 0.7 ÷ 0.8 Mpa
Control system: solely pneumatic
Supply: filtrated compressed-air (40 µm), not lubricated
Noise level: <70 dB
Max vertical lifting speed: 0,5 meters/second
Downloads
Minipartner Manipulators With Cable – Tay Trợ Lực Dalmec
Features
Vertical lift: 1800 mm
Working pressure: 0.7 ÷ 0.8 Mpa
Control system: solely pneumatic
Supply: filtrated compressed-air (40 µm), not lubricated
Noise level: <70 dB
Max vertical lifting speed: 0,5 meters/second
Working temperature: from +0° to +45° C
Consumption: from 10 Nl ÷ 20 Nl per working cycle
Rotation: 360° on tooling axis
Execution
- Atex Fixed Overhead
- Atex Overhead Running
- Fixed Overhead
- Overhead Running

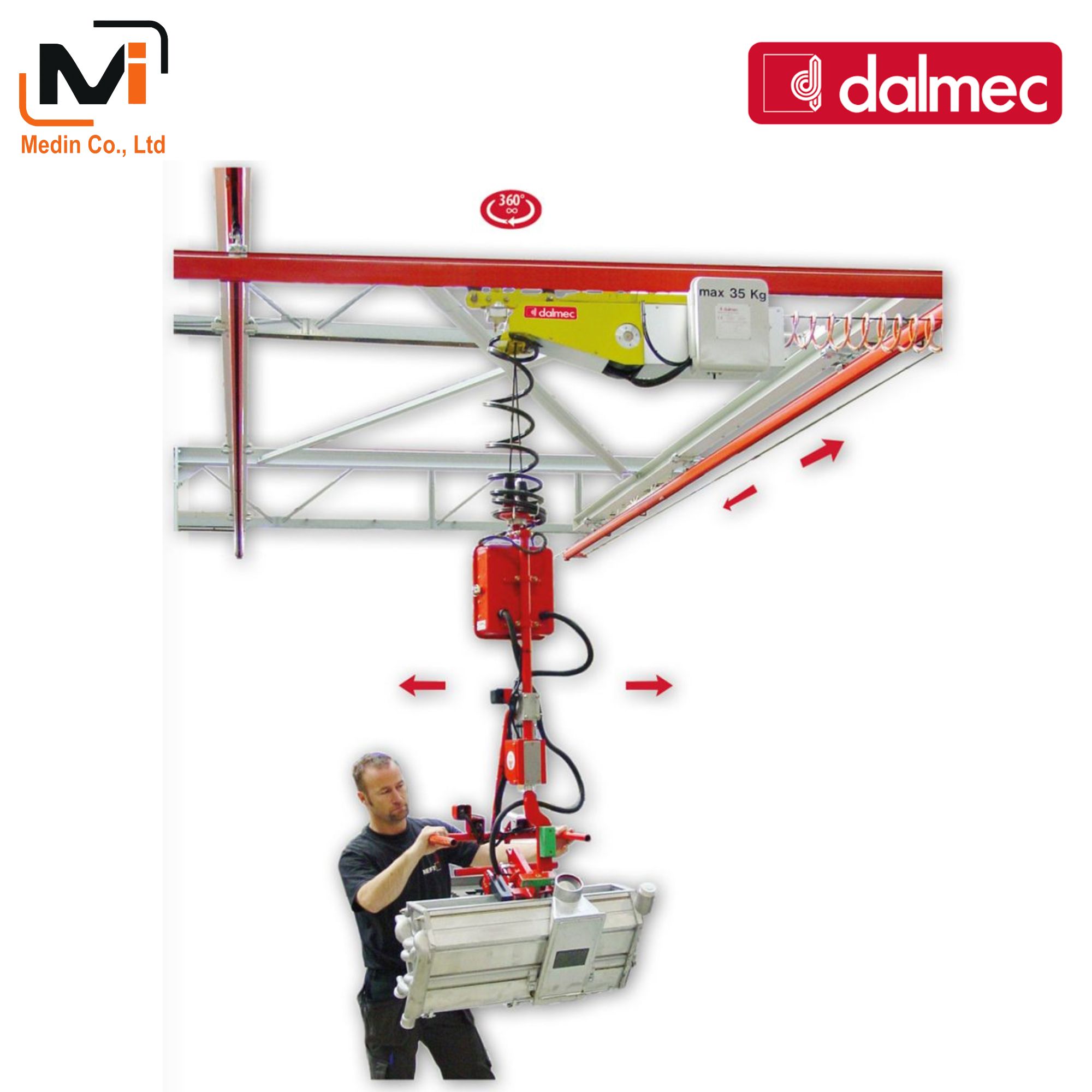

MANIPULATOR MINIPARTNER WITH DOUBLE CABLE
Pneumatic Manipulator MINIPARTNER with double cable equipped with simple gripping tools, allows the handling of light loads in a weightless condition, throughout the working area. The gripping tool is connected to the balancing group by two independent steel cables to guarantee max safety. Generally overhead mounted with double track system, it offers an easy translation in order to cover a long working area.
OPERATION
A pneumatic cylinder fed with compressed-air, combined with a transmission cables system provides balance to the load weight applied.
The cylinder force is controlled through two pneumatic circuits purposely arranged: the first one always keeps the weight system balanced; the second one provides to always keep the weight load balanced.
The operator can change the load level applying a minimum force on the gripping tool or directly on the load.
The Manipulator is supplied with overhead trolleys to run in a track system.
Running system
The running system is composed of two main parts:Mono rail bridge crane, composed of one special cold rolled section complete with trolleys to slide manually in the tracking and with compressed-air supply spiral.Dual rail tracking composed of two tracks in a special cold rolled metallic section, complete with suspension brackets approx. every 2500 mm and with end buffers.
Suspension on the support structure
The track suspension on the support structure is done with rods and suspension brackets.
Coils of wire
Manipulator Minipartner for coils of wire overhead trolley mounted

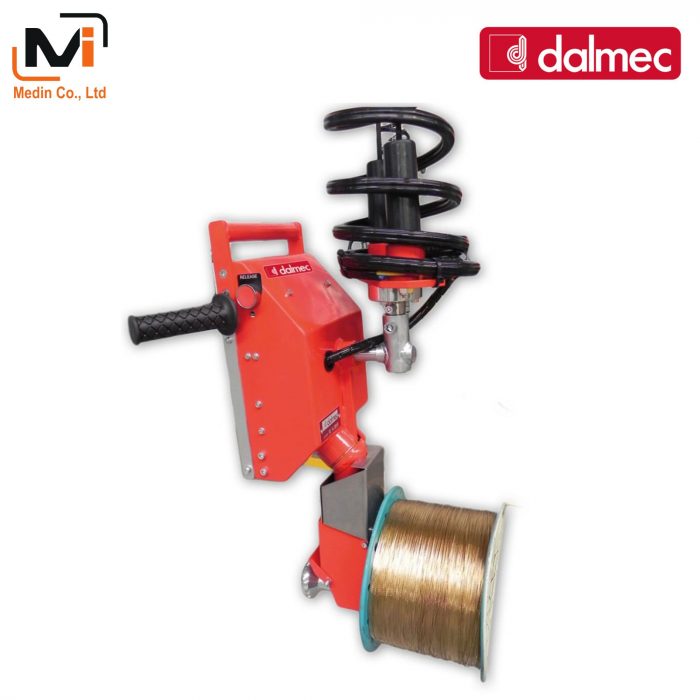

Manipulator Minipartner for coils of wire fitted with expanding mandrel tooling for gripping in the coil’s core and servo assisted pneumatic inclination of 90°.
Hundreds of Dalmec manipulators are used for handling reels in the leading industries all over the world. Our manipulators are equipped with different types of gripping devices which are able to lift, rotate, tilt reels of all sizes and materials with a weight from 5 Kg to 900 Kg.

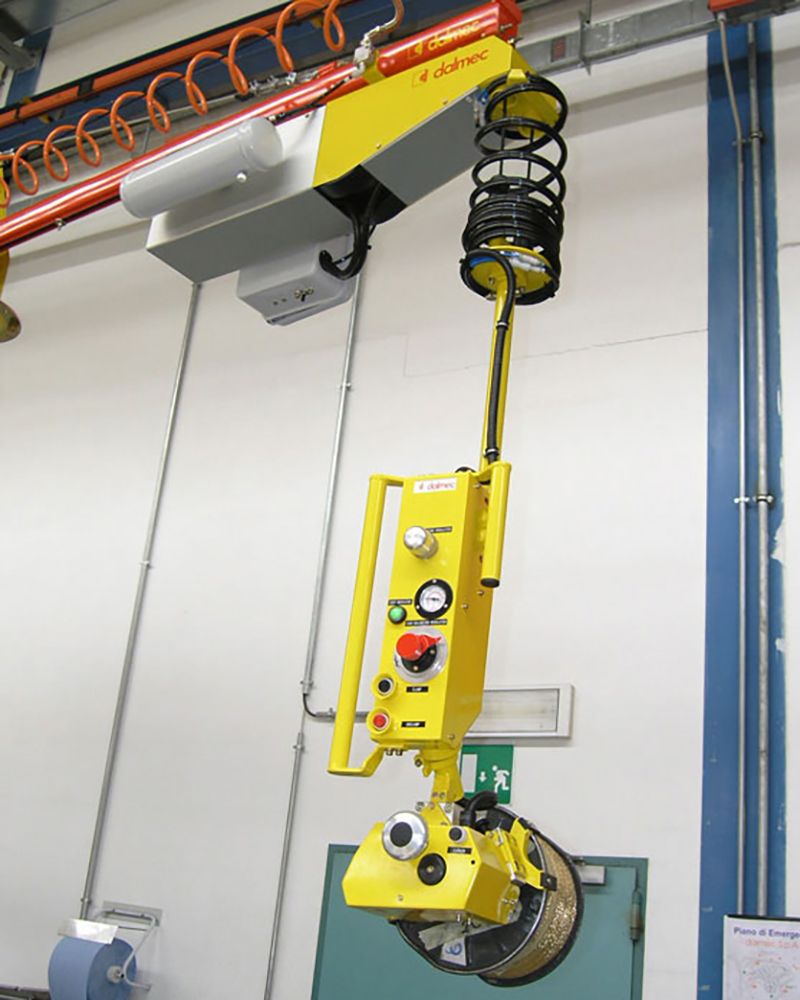

Manipulator Minipartner for coils overhead trolley mounted
The Manipulator is fitted with expanding mandrel tooling for gripping in the reel’s core and servo assisted pneumatic inclination of 90°.
The gripping tool is connected to the balancing group by two singles cables to guarantee max safety. Mounted on a bridge crane with double runways, if offers an easy translation in order to cover a large working area.
Characteristics: Max weight capacity: 50 Kg – Max working radius: 1800 mm
Well-trained design staff are able to develop state-of-the-art equipment, which ensure the operators ergonomic use of the Manipulators.
Every project is developed according to the instructions given by the Directive 2006/42/EC on machinery and after a careful and a methodical analysis of the risks.
