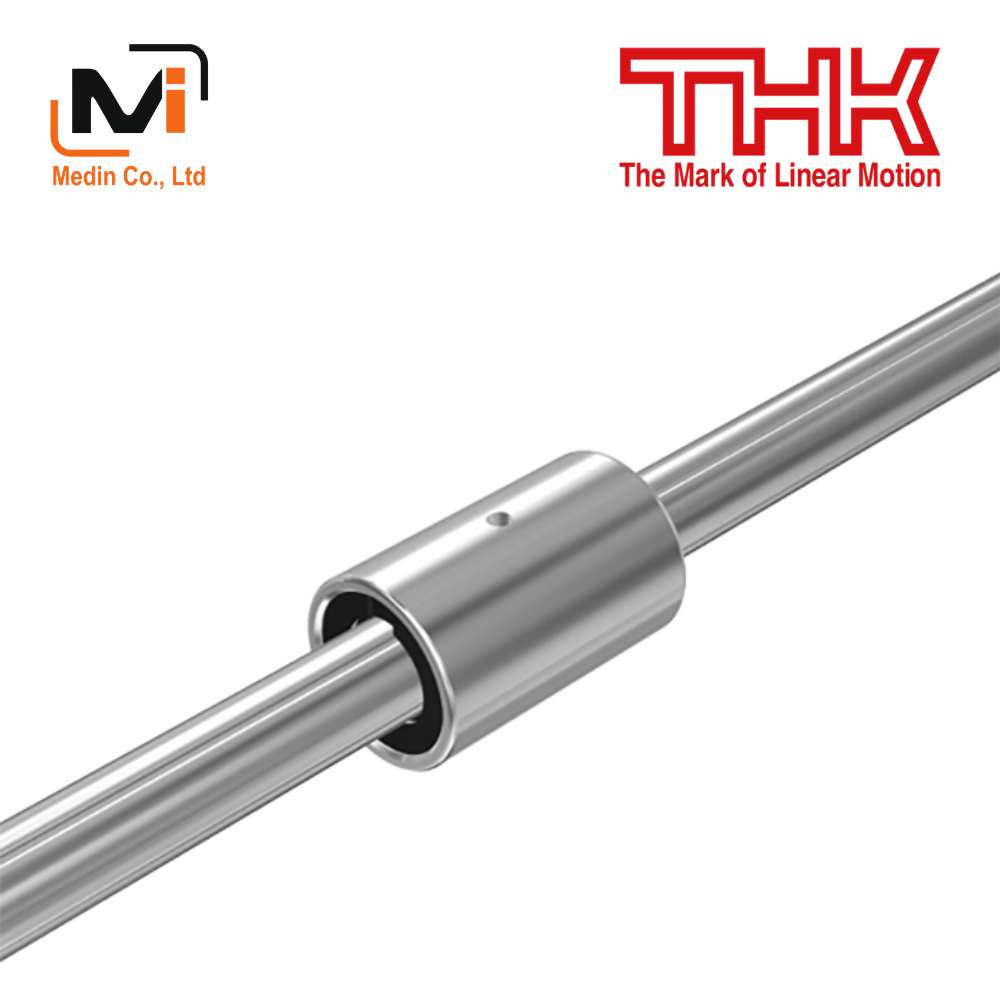

LG LG4S LM4 LG6S LM6 LG8S LM8 Bạc bi dẫn hướng Guide Ball Bushing THK
Do Model LG có bốn hàng rãnh bi dạng cung tròn (đường chạy bi), nó không cần cơ cấu chống xoay cho đai ốc ngoài.
| Catalog | Video |
 |
 |
LG LG4S LM4 LG6S LM6 LG8S LM8 Bạc bi dẫn hướng Guide Ball Bushing THK
Since the Model LG has four rows of circular arc grooves (raceways), it does not need a mechanism to prevent the outer nut from rotating. In addition, its load rating is much larger than a Model LM linear bushing with the same dimensions. Therefore, replacing the linear bushing with the guide ball bushing will reduce the size and cost of the guide unit and extend the service life.
Bạc bi dẫn hướng
Do Model LG có bốn hàng rãnh bi dạng cung tròn (đường chạy bi), nó không cần cơ cấu chống xoay cho đai ốc ngoài. Ngoài ra, khả năng chịu tải của nó lớn hơn nhiều so với bạc trượt bi (linear bushing) Model LM có cùng kích thước. Vì vậy, việc thay thế bạc trượt bi thông thường bằng bạc bi dẫn hướng sẽ giúp giảm kích thước và chi phí của cụm dẫn hướng, đồng thời kéo dài tuổi thọ sử dụng.
Structure and Features
Since model LG has 4 rows of circular arc grooves (raceways), it does not need a mechanism to prevent the outer tube from rotating. In addition, its load rating is much larger than Linear Bushing model LM with the same dimensions. Therefore, replacing the Linear Bushing with the Guide Ball Bushing will reduce the size and cost of the guide unit and extend the service life.
Higher Load Rating than the Linear Bushing
Since circular arc grooves are used to ensure that balls make contact with a curved surface, it achieves a load rating more than twice that of a point-contact Linear Bushing Model LM of the same size.
A Rotation Stopper is Unnecessary Because of Raceways
Since it has circular arc grooves, it does not need a rotation stopper required for Linear Bushing Model LM, and it allows the machine design to be compact.
Interchangeable in Dimensions with Linear Bushing Model LM
Since the outer nut has the same outer diameter and length as that of the Linear Bushing Model LM, it is possible to replace the Linear Bushing Model LM with this model.
Various Combinations of Nut and Shaft are Available (Any Combination is Allowed)
As with the linear bushing, the Model LG can feature any combination of LG nut and LG shaft.
Examples of Changing the Linear Bushing to the Guide Ball Bushing
Advantage of using the Guide Ball Bushing 1: Longer service life
Since model LG has a rated load more than 2.4 times the Linear Bushing with the same dimensions, replacing the Linear Bushing with model LG will increase the service life by more than 13.8 times.
| Model No. | Basic dynamic load rating: C [N] |
Load rating ratio | Service life ratio |
|---|---|---|---|
| LG4S | 335 | 3.8 times | 54.8 times |
| LM4 | 88.2 | ||
| LG6S | 494 | 2.4 times | 13.8 times |
| LM6 | 206 | ||
| LG8S | 796 | 3.0 times | 27.0 times |
| LM8 | 265 |
Advantage of using the Guide Ball Bushing 2: Smaller machine size
Since the Linear Bushing is not suitable for applications where a load in the rotational direction is applied, it is necessary to use two or more Linear Bushing units in parallel or have a rotation stopper mechanism even under conditions where a torque is not applied. In contrast, the Guide Ball Bushing, which has a structure containing four rows of circular arc grooves, is operable with a single shaft and therefore contributes to downsizing the machine, unless an excessive load is applied.
Achieves a load carrying capacity approximately three times the Linear Bushing in a half space
| Model No. | Permissible moment: M A[N･m] |
|---|---|
| One unit of LG8S is used | 1.46 |
| Two units of LM8 are used | 0.45 |
