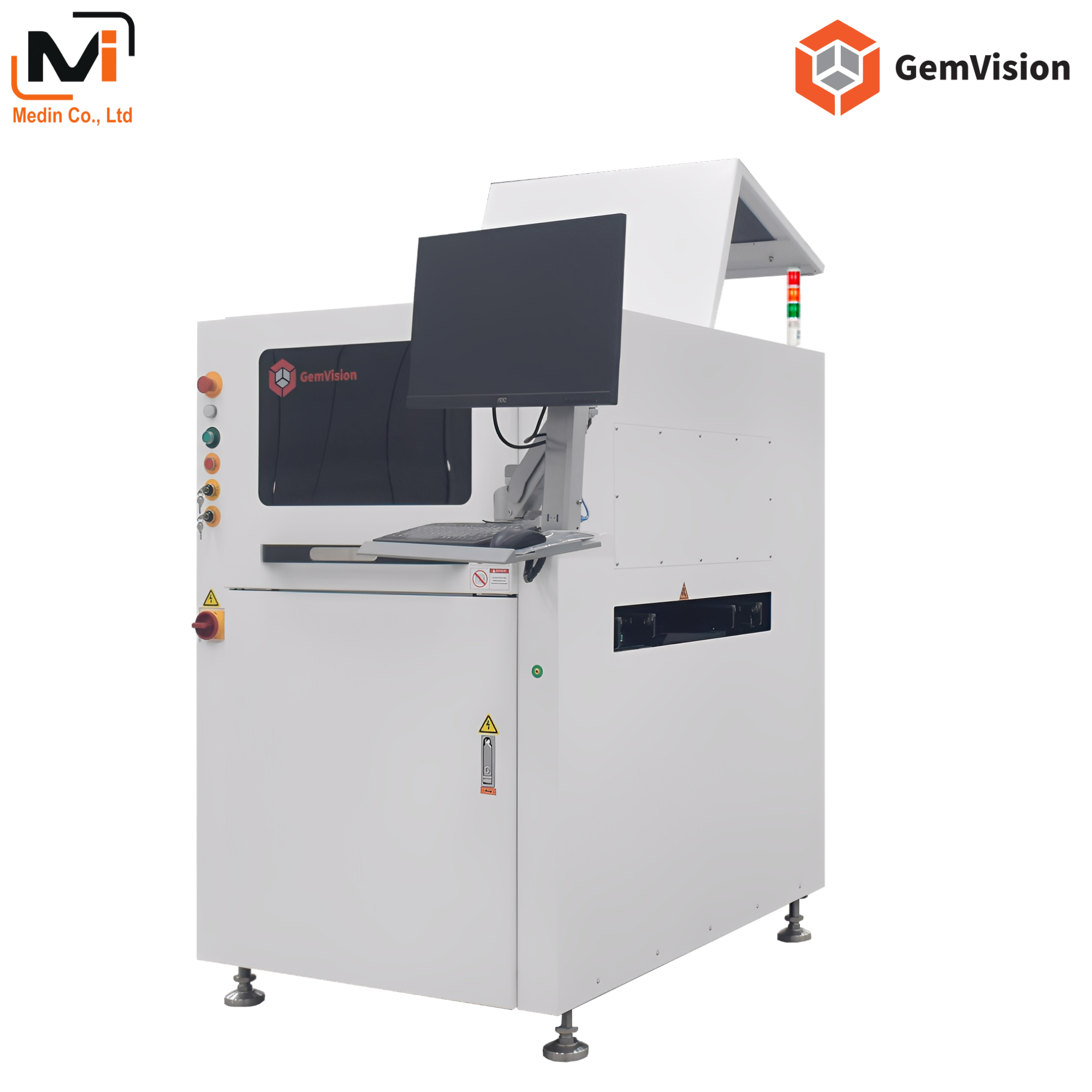

Gemvision SPI Models (Inline) GS450DL – GS630DL
AI Optical Visual Inspection Solutions.
Accuracy management ensures quality assurance and competitive edges.
3D SOLDER PASTE INSPECTION (Inline)
Downloads
Gemvision SPI Models (Inline) GS450DL – GS630DL
AI Optical Visual Inspection Solutions.
Accuracy management ensures quality assurance and competitive edges.
3D SOLDER PASTE INSPECTION (Inline)
Parameters
Technology Platform: Dual Track Type B/C
Series: GS Series
Model: GS450DL GS630DL
Measurement Principle: 3D white light PSLM PMP (Programmable Spatial Light Modulation, Phase Measurement Profilometry)
Measurements: Volume, Area, Height, XY Offset, Shape
Detection of Non-Performing Types: Missing print, Insufficient solder paste, Excessive solder paste, Bridging, Offset, Mal-shapes, Surface contamination, etc.
Camera Pixel: 5M（12M, 19M, 21M optional）
Lens Resolution: 13μm/16μm (4.5μm ~ 20μm optional）
Accuracy: XY (Resolution)：±10μm
Repeatability: ≤1μm （4 Sigma）; volume/area：<1%（4 Sigma）
Gage R&R: <10%
Inspection Speed: 0.35sec/FOV-0.5sec/FOV (According to the actual configuration）
Quantity of Inspection Head: Standard 1, option 2,3
Mark-point Detection Time: 0.3sec/piece
Maximum measuring head: ±550μm (±1200μm optional)
Maximum Measuring Height of PCB Warp: ±5mm
Minimum Pad Spacing: 100μm (Pad height of 150 μm as reference); 80μm/100μm/150μm/200μm (Determined by actual configuration)
Minimum element: 01005（03015/008004 optional）
Maximum Loading PCB Size(X*Y):
460x686mm（GS450DL）
630x686mm（GS630DL）
Conveyor Setup:1 Front orbit 2, 3, 4 Dynamic orbit
PCB Transfer Direction: Left to right or Right to left
Conveyor Width Adjustment: Manual & Automatic
Engineering Statistics: Histogram；Xbar-R Chart；Xbar-S Chart；CP&CPK；%Gage Repartability Data；SPI Daily/Weekly/Monthly Reports
Gerber & CAD Data Import: Support Gerber format (274x,274d), Manual teachingmodel; CAD X/Y, Part No., Package Type input
Operating System Support: Windows 10 loT Enterprise (64 bit)
Equipment Dimension and Weight:
W1000xD1350xH1530, 1200Kg(GS450DL)
W1000xD1350xH1550, 1220Kg(GS630DL)
Optional: One person controls more machines; Network SPC (Software only); 1D/2D Barcode scanner;
Offline programming software; UPS continuous power supply
—-
