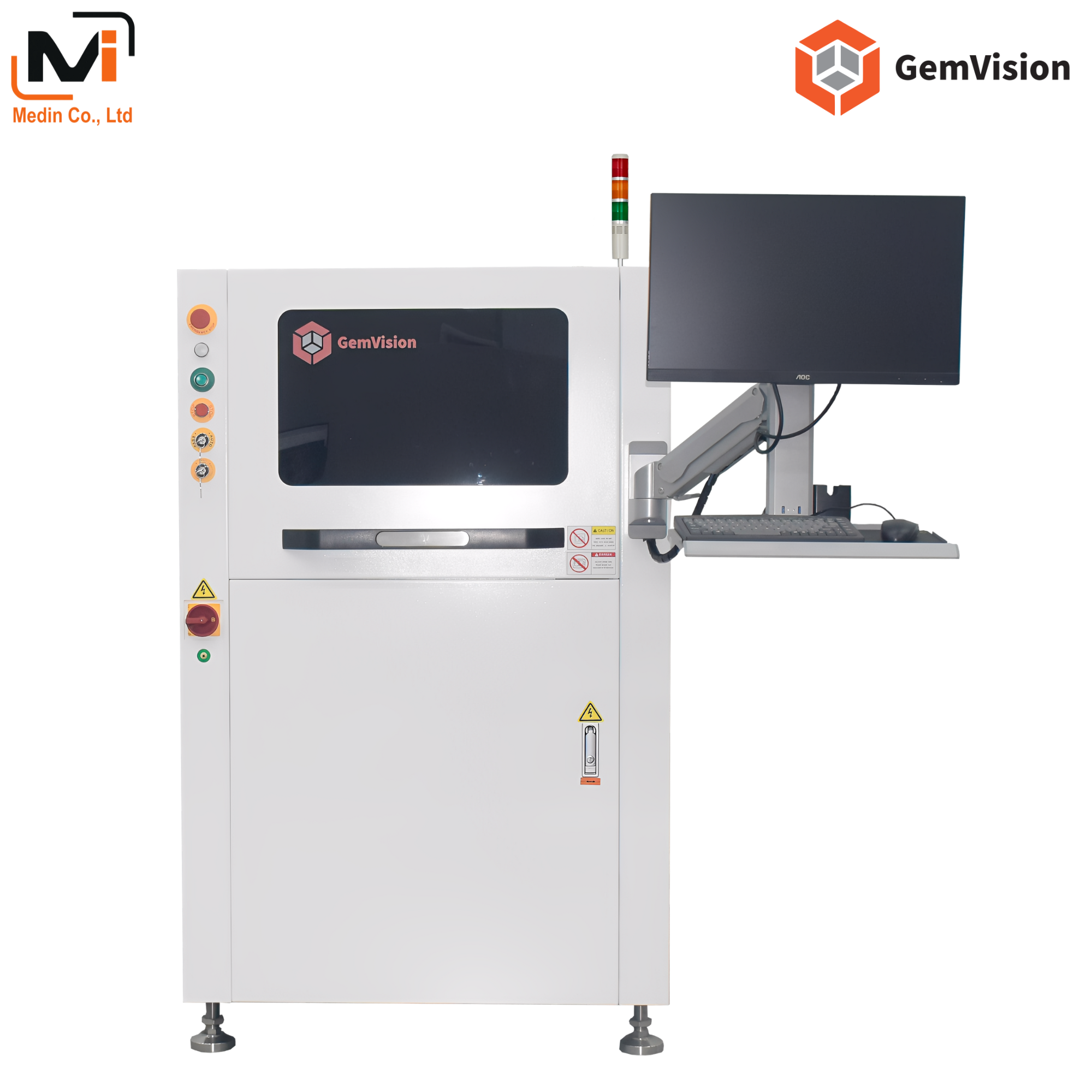

Gemvision SPI Models (Inline) GS450 – GS630 – GS630TT
AI Optical Visual Inspection Solutions.
Accuracy management ensures quality assurance and competitive edges.
3D SOLDER PASTE INSPECTION (Inline)
Downloads
Gemvision SPI Models (Inline) GS450 – GS630 – GS630TT
AI Optical Visual Inspection Solutions.
Accuracy management ensures quality assurance and competitive edges.
3D SOLDER PASTE INSPECTION (Inline)
Parameters
Technology Platform: Standard Type B/C
Series: GS Series
Model: GS450 GS630 GS630TT
Measurement Principle: 3D white light PSLM PMP (Programmable Spatial Light Modulation, Phase Measurement Profilometry)
Measurements: Volume, Area, Height, XY Offset, Shape
Detection of Non-Performing Types: Missing print, Insufficient solder paste, Excessive solder paste, Bridging, Offset, Mal-shapes, Surface contamination, etc.
Camera Pixel: 5M（12M, 19M, 21M optional）
Lens Resolution: 13μm/16μm (4.5μm ~ 20μm optional）
Accuracy: XY (Resolution)：±10μm
Repeatability: ≤1μm （4 Sigma）; volume/area：<1%（4 Sigma）
Gage R&R: <10%
Inspection Speed: 0.35sec/FOV-0.5sec/FOV (According to the actual configuration）
Quantity of Inspection Head: Standard 1, option 2,3
Mark-point Detection Time: 0.3sec/piece
Maximum measuring head: ±550μm (±1200μm optional)
Maximum Measuring Height of PCB Warp: ±5mm
Minimum Pad Spacing: 100μm (Pad height of 150 μm as reference); 80μm/100μm/150μm/200μm (Determined by actual configuration)
Minimum element: 01005（03015/008004 optional）
Maximum Loading PCB Size(X*Y): 460x490mm（GS450）
630x550mm（GS630）
850x550mm（GS630TT）
Conveyor Setup: Front orbit (Back orbit optional)
PCB Transfer Direction: Left to right or Right to left
Conveyor Width Adjustment: Manual & Automatic
Engineering Statistics: Histogram；Xbar-R Chart；Xbar-S Chart；CP&CPK；%Gage Repartability Data；SPI Daily/Weekly/Monthly Reports
Gerber & CAD Data Import: Support Gerber format (274x,274d), Manual teachingmodel; CAD X/Y, Part No., Package Type input
Operating System Support: Windows 10 loT Enterprise (64 bit)
Equipment Dimension and Weight: W1000xD1150xH1530, 965Kg(GS450)
W1180xD1330xH1530,1160Kg(GS630）
W1180xD1330xH1530,1180Kg(GS630TT）
Optional: One person controls more machines; Network SPC (Software only); 1D/2D Barcode scanner;
Offline programming software; UPS continuous power supply
—-
