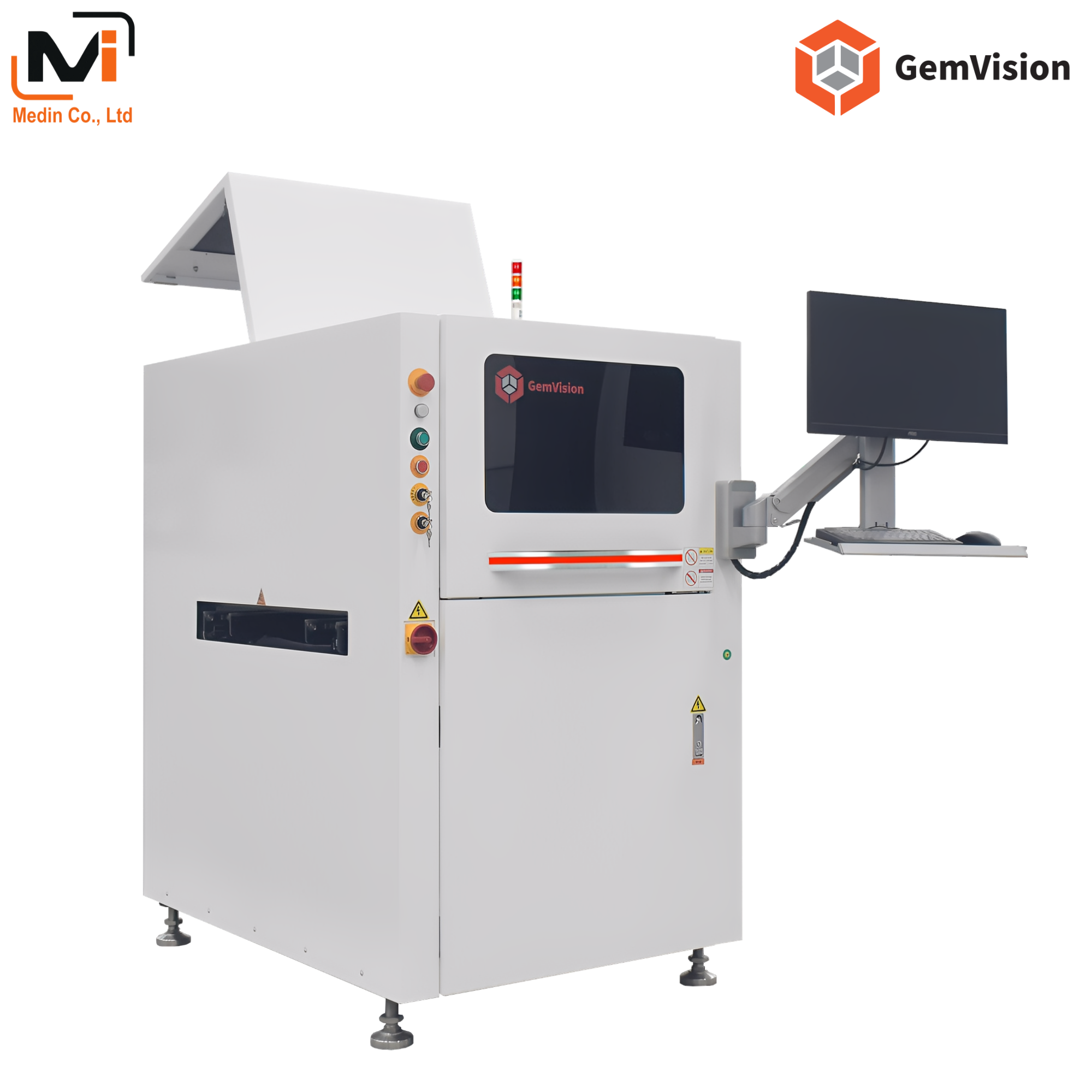

Gemvision AOI Models (Inline) GA450DL & GA600DL
AI Optical Visual Inspection Solutions.
Accuracy management ensures quality assurance and competitive edges.
3D AUTOMATIC OPTICAL INSPECTION
Parameters
Technology Platform: Dual Track Type C
Series: GA Series
Model: GA450DL GA600DL
Measurement Principle: Sine white projection PMP inspection
Measurements: Missing print, Offsef, Rotation, Three-dimensional polarity, Upside down, OCV,
Side standing, Tombstone, Poor soldering, etc.
Detection of Non-Performing Types: Solder tip, Solder volume percentage, Excessive solder, Insufficient solder, Bridging,
Hole plugging, Solder filet, Pad contamination, etc.
Camera Pixel: 12M（19M, 21M optional）
Lens Resolution: 12M 12μm（12M 10μm/15μm optional; 21M 4μm~12μm optional）
Accuracy: XY (Resolution) ±10μm
Repeatability: height: ≤1μm (4 Sigma）; volume/area：<1%（4 Sigma）
Gage R&R: <10%
Inspection Speed: 0.45sec/FOV~0.65sec/FOV (According to the actual configuration）
Quantity of Inspection Head: 4 (8 optional)
Mark-point Detection Time: 0.5sec/piece
Maximum measuring head: 10mm（25mm optional）
Maximum height of element on PCB: 40mm
Maximum Measuring Height of PCB Warp: ±5mm
Minimum element: 01005
Maximum Loading PCB Size(X*Y):
450X686mm(GA450DL)
600X320mm(GA600DL)
Conveyor Setup: front orbit (back orbit optional)
PCB Transfer Direction:Left to right or Right to left
Conveyor Width Adjustment: Manual & Automatic
Engineering Statistics: SPC:Production Trend； Xbar-R Chart； Xbar-S Chart； CP&CPK； %Gage Repartability Data； AOI Daily/Weekly/Monthly Reports
Gerber & CAD Data Import: Support Gerber format (274x,274d), Manual teaching model, CAD X/Y import
Operating System Support: Windows 10 loT Enterprise (64 bit)
Equipment Dimension and Weight:
W1330xD1320xH1550, 1610Kg(GA900)
W1780xD1450xH1580, 1750Kg(GA1200)
W1780xD1450xH1600, 1810Kg(GA1200DL)
W2120xD1320xH1580, 1800Kg(GA1500)
W2120xD1320xH1580, 1830Kg(GA1500DL)
W2620xD1320xH1580 ,2200Kg(GA2000)
W2620xD1320xH1580, 2260Kg(GA2000DL)
W3040xD1320xH1580, 2540Kg(GA2500)
W3040xD1320xH1580, 2540Kg(GA2500DL)
Optional: 1D/2D Barcode scanner; Badmark function; Three-point functions; Offline programming; Repair station
—-
