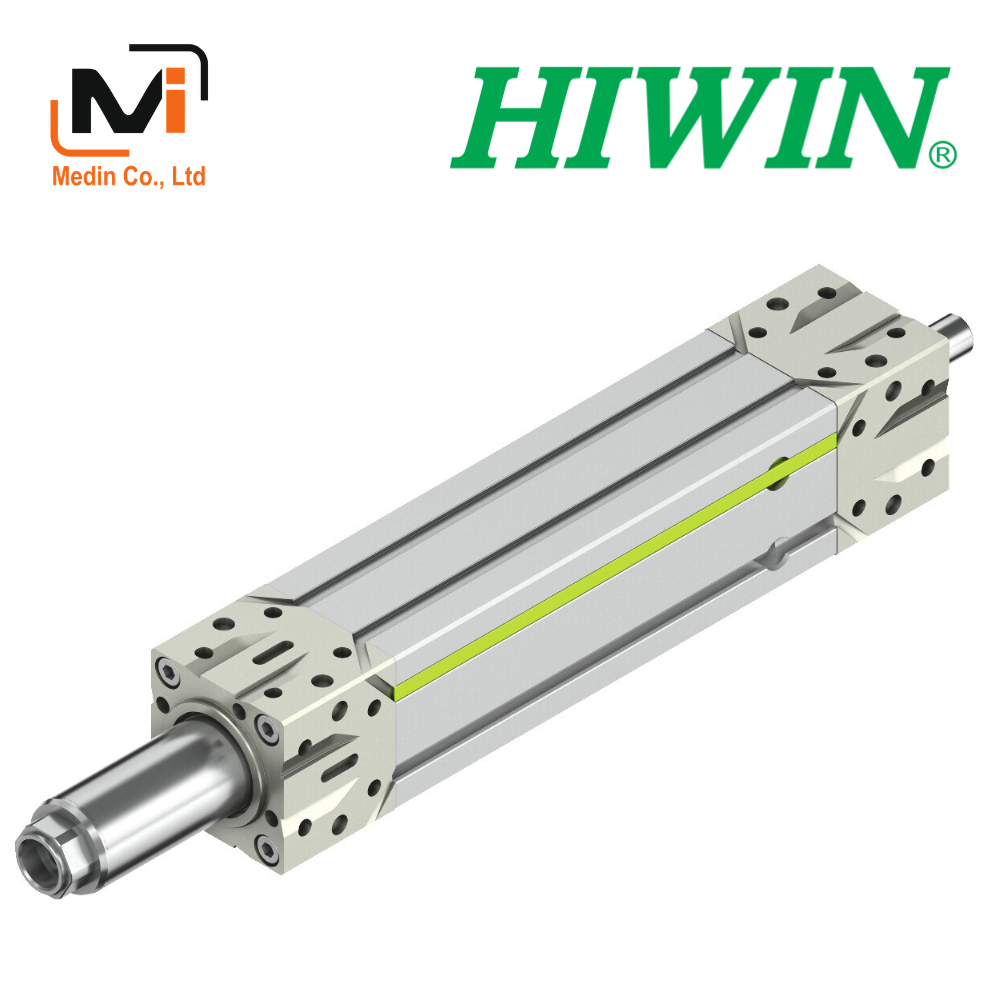

EA EA040S005 EA050S005 EA060S005 EA080S005 Bộ truyền động điện Electric actuator HIWIN

Catalog	Video

EA EA040S005 EA050S005 EA060S005 EA080S005 Bộ truyền động điện Electric actuator HIWIN

Electric actuator – Bộ truyền động điện
Extremely flexible, powerful and compact, our electric actuators are specially designed for industrial applications. The linear drives are based on a heavy-duty, peeled ballscrew and are equipped with a robust aluminium profile with versatile end/drive blocks and grooves integrated into the profile. This enables simple, direct and flexible mounting. When it comes to the motor connection, you can choose between an inline and a parallel connection. With a stroke that can be freely selected in millimetre steps and a wide range of accessories, you can customise the electric actuators directly in our product configurator. CAD data and technical drawings are also available for download there.

Với đặc tính linh hoạt, mạnh mẽ và nhỏ gọn, các bộ truyền động điện của chúng tôi được thiết kế chuyên biệt cho các ứng dụng công nghiệp. Các cơ cấu truyền động tịnh tiến này sử dụng trục vít me bi loại chịu tải cao (được gia công bằng phương pháp bóc tách/tiện chính xác) và kết cấu thanh nhôm định hình vững chắc, tích hợp sẵn các khối đầu/khối truyền động đa năng cùng các rãnh lắp ghép. Thiết kế này cho phép việc lắp đặt diễn ra đơn giản, trực tiếp và linh hoạt. Về phần kết nối động cơ, bạn có thể lựa chọn giữa kiểu kết nối đồng trục (inline) hoặc song song. Nhờ khả năng tùy chọn hành trình theo từng milimét và hệ thống phụ kiện đa dạng, bạn có thể tùy chỉnh cấu hình bộ truyền động điện ngay trên công cụ cấu hình sản phẩm của chúng tôi. Dữ liệu CAD và bản vẽ kỹ thuật cũng có sẵn để tải xuống tại đó.

The peeled, heavy-duty and low-wear ballscrew enables the electric actuator to achieve high force absorption, high accuracy, fast movements and optimum running behaviour. The end or drive blocks and the grooves in the aluminium profile offer flexible and versatile options for screw mounting, centring and combining. The electric actuators are delivered with lifetime lubrication, eliminating the need for regular relubrication. With a stroke that can be freely selected in millimetre steps and a wide range of accessories, you can customise the electric actuators directly in our product configurator. CAD data and technical drawings are also available for download there.

Trục vít me bi chịu tải cao, ít mài mòn và được gia công chính xác giúp bộ truyền động điện đạt được khả năng chịu lực lớn, độ chính xác cao, tốc độ di chuyển nhanh và vận hành tối ưu. Các khối đầu/khối truyền động cùng hệ thống rãnh trên thanh nhôm định hình mang lại các tùy chọn linh hoạt và đa dạng cho việc lắp bắt vít, định tâm và kết hợp các thành phần. Bộ truyền động điện được cung cấp với cơ chế bôi trơn trọn đời, loại bỏ nhu cầu phải tra dầu mỡ định kỳ. Với khả năng tùy chọn hành trình theo từng milimét và hệ thống phụ kiện đa dạng, bạn có thể tùy chỉnh cấu hình bộ truyền động điện ngay trên công cụ cấu hình sản phẩm của chúng tôi. Dữ liệu CAD và bản vẽ kỹ thuật cũng có sẵn để tải xuống tại đó.



Type	Size	Lead	LST	Fxdynmax	vmax	amax	Repeatability
EA040S005	40	5	800	2.800	0,4	20	± 0,02
EA040S010	40	10	800	2.300	0,8	20	± 0,02
EA040S016	40	16	800	1.700	1,3	20	± 0,02
EA050S005	50	5	1.000	3.500	0,4	20	± 0,02
EA050S010	50	10	1.000	2.800	0,8	20	± 0,02
EA050S020	50	20	1.000	1.700	1,5	20	± 0,02
EA060S005	60	5	1.300	3.900	0,3	20	± 0,02
EA060S010	60	10	1.300	3.100	0,6	20	± 0,02
EA060S025	60	25	1.300	2.400	1,5	20	± 0,02
EA080S005	80	5	1.500	5.600	0,2	20	± 0,02
EA080S010	80	10	1.500	11.900	0,4	15	± 0,02
EA080S020	80	20	1.500	9.600	0,8	15	± 0,02
EA080S040	80	40	1.500	7.300	1,6	15	± 0,02
