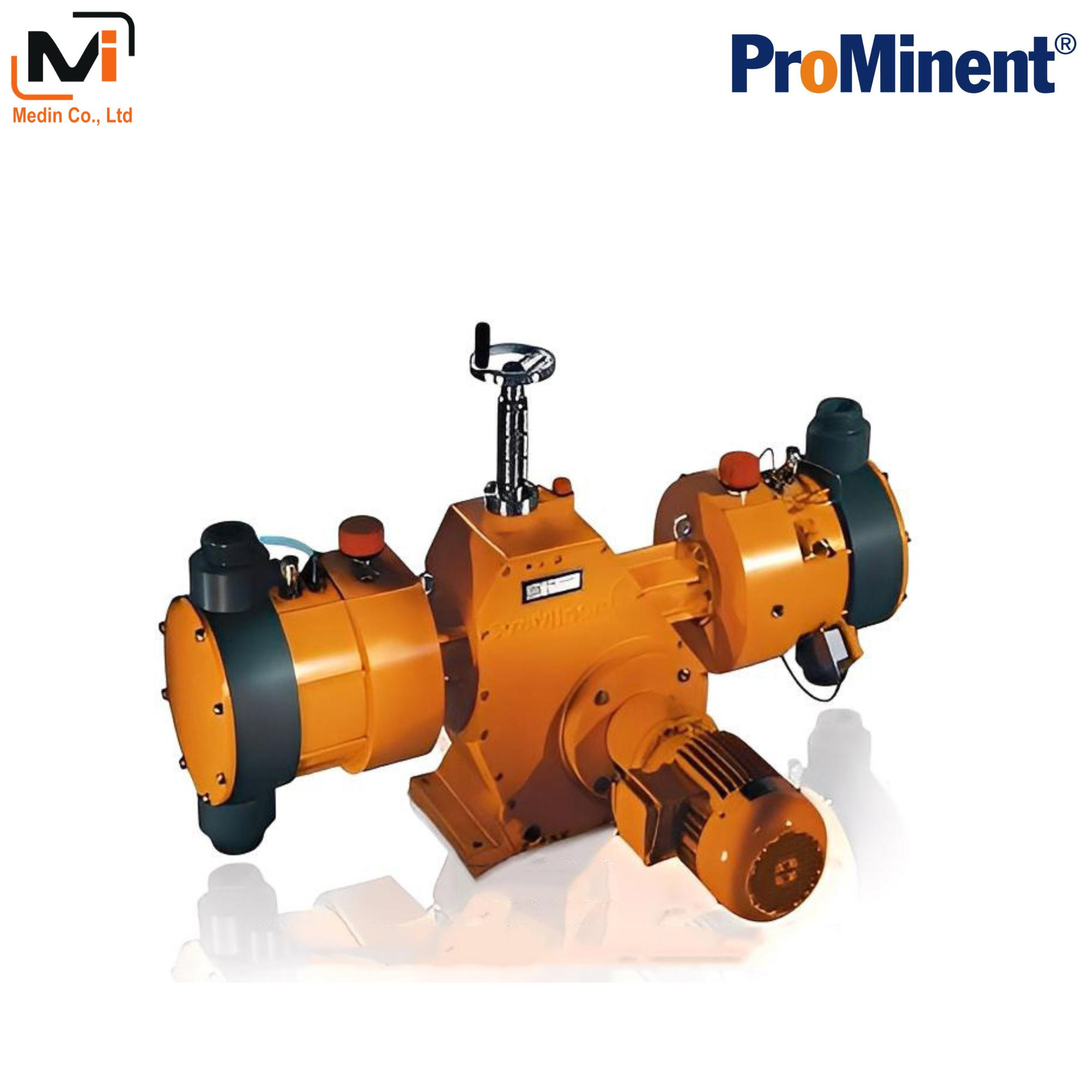

Hydraulic Diaphragm Metering Pump MAKRO M5Ha ProMinent
Capacity range of single pump: 450 – 6,108 l/h, 25 – 6 bar
The robust hydraulic diaphragm metering pump Makro/ 5 guarantees outstanding process reliability.
Its modular construction offers extremely good flexibility and a large range of drive versions are available.
Downloads
Hydraulic Diaphragm Metering Pump MAKRO M5Ha ProMinent
Capacity range of single pump: 450 – 6,108 l/h, 25 – 6 bar
The robust hydraulic diaphragm metering pump Makro/ 5 guarantees outstanding process reliability.
Its modular construction offers extremely good flexibility and a large range of drive versions are available.
Excellent feed rates in the low-pressure range
The MAKRO hydraulic diaphragm metering pump (M5Ha) together with the MAKRO diaphragm and plunger metering pumps form an integrated product range with stroke lengths of 20 or 50 mm.
This covers the capacity range from 38 to 6108 l/h at 320 – 4 bar.
A wide range of drive versions is available for use in areas at risk from explosion with ATEX certification.
The MAKRO product range is designed to comply with API 675 among others.
Your benefits
Excellent process reliability:
- PTFE multi-layer diaphragm with integral diaphragm rupture warning / signalling system
- Integral hydraulic relief valve
- The dosing precision is better than ± 1 % within the 10-100 % stroke length range under defined conditions and with correct installation.
Excellent flexibility:
- The modular construction with single and double head versions permits a wide range of applications, with the double head designs (boxer principle) being operated in push-pull mode
- It is possible to combine up to 4 metering units, even with different pump capacities, in multiple pump systems
- 5 different gear ratios are available
Field of application
The following list of applications are general examples of generally suitable applications for this product.
Please contact your local sales representative to talk about the applicable use of this product in your specific case / environment.
- Oil and gas industry.
- Volume-proportional metering of chemicals/additives in the treatment of boiler feed water
- Metering of reactants and catalysts in the chemical industry
- Level-dependent metering of auxiliary agents in industrial production engineering, for instance hot wax metering in the production of adhesive strips
Technical Details
- Stroke length: 0 – 50 mm, Rod force: 10000 N
- Stroke length adjustment range: 0 – 100%
- Stroke length adjustment: manually using manual adjustment wheel and scaled display (optionally with electric actuator or control drive)
- The dosing precision is better than ± 1 % within the 10 – 100% stroke length range under defined conditions and with correct installation
- PTFE multi-layer diaphragm with electrical diaphragm rupture warning / signalling system via a contact
- Integrated hydraulic relief and vent valve
- Wetted materials: PVDF, PTFE+25% carbon, stainless steel 1.4571, special materials are available on request
- A wide range of power end/drive versions is available: Three-phase standard AC motors, motors for use in areas at risk from explosion and different flange designs for use in customer-specific motors
- Degree of protection: IP 55
- Design in compliance with API 675 among others
Technical Data
| Type | Capacity at max. back pressure with 1500 rpm motor at 50 Hz | Capacity at max. back pressure with 1800 rpm motor at 60 Hz | Suction lift | Suction/discharge side connector | Shipping weight | Plunger Ø | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. stroke rate | Max. stroke rate | |||||||||||
| l/h | bar | ml/stroke | Strokes/min | l/h | psi | gph (US) | Strokes/min | m WC | G-DN | kg | mm | |
| * SST design with G 2 1/2″ | ||||||||||||
| 250450 | 450 | 25 | 125.0 | 60 | 537 | 362 | 142 | 72 | 3.0 | G 2-32 | 320 | 60 |
| 250562 | 562 | 25 | 125.0 | 75 | 671 | 362 | 177 | 89 | 3.0 | G 2-32 | 320 | 60 |
| 250772 | 772 | 25 | 125.0 | 103 | 922 | 362 | 244 | 123 | 3.0 | G 2-32 | 320 | 60 |
| 250997 | 997 | 25 | 125.0 | 133 | 1,191 | 362 | 315 | 159 | 3.0 | G 2-32 | 320 | 60 |
| 251170 | 1,170 | 25 | 125.0 | 156 | – | – | – | – | – | G 2-32 | 320 | 60 |
| 160616 | 616 | 16 | 171.2 | 60 | 736 | 232 | 194 | 72 | 3.0 | G 2 1/4-40 | 320 | 70 |
| 160770 | 770 | 16 | 171.2 | 75 | 920 | 232 | 243 | 89 | 3.0 | G 2 1/4-40 | 320 | 70 |
| 161058 | 1,058 | 16 | 171.2 | 103 | 1,264 | 232 | 334 | 123 | 3.0 | G 2 1/4-40 | 320 | 70 |
| 161366 | 1,366 | 16 | 171.2 | 133 | 1,633 | 232 | 431 | 159 | 3.0 | G 2 1/4-40 | 320 | 70 |
| 161602 | 1,602 | 16 | 171.2 | 156 | – | – | – | – | 3.0 | G 2 1/4-40 | 320 | 70 |
| 120716 | 716 | 12 | 199.0 | 60 | 855 | 174 | 226 | 72 | 3.0 | G 2 1/4-40 | 320 | 75 |
| 120895 | 895 | 12 | 199.0 | 75 | 1,069 | 174 | 282 | 89 | 3.0 | G 2 1/4-40 | 320 | 75 |
| 121229 | 1,229 | 12 | 199.0 | 103 | 1,469 | 174 | 388 | 123 | 3.0 | G 2 1/4-40 | 320 | 75 |
| 121588 | 1,588 | 12 | 199.0 | 133 | 1,898 | 174 | 501 | 159 | 3.0 | G 2 1/4-40 | 320 | 75 |
| 121862 | 1,862 | 12 | 199.0 | 156 | – | – | – | – | 3.0 | G 2 1/4-40 | 320 | 75 |
| 120919 | 919 | 12 | 255.3 | 60 | 1,098 | 174 | 290 | 72 | 3.0 | G 2 1/4-40 | 320 | 85 |
| 121148 | 1,148 | 12 | 255.3 | 75 | 1,372 | 174 | 362 | 89 | 3.0 | G 2 1/4-40 | 320 | 85 |
| 121577 | 1,577 | 12 | 255.3 | 103 | 1,885 | 174 | 498 | 123 | 3.0 | G 2 1/4-40 | 320 | 85 |
| 122037 | 2,037 | 12 | 255.3 | 133 | 2,435 | 174 | 643 | 159 | 3.0 | G 2 1/4-40 | 320 | 85 |
| 122389 | 2,389 | 12 | 255.3 | 156 | 2,856 | – | 754 | – | 3.0 | G 2 1/4-40 | 320 | 85 |
| 101345 | 1,345 | 10 | 374.0 | 60 | 1,607 | 145 | 425 | 72 | 3.0 | G 2 3/4-50 | 330 | 100 |
| 101680 | 1,680 | 10 | 374.0 | 75 | 2,008 | 145 | 530 | 89 | 3.0 | G 2 3/4-50 | 330 | 100 |
| 102310 | 2,310 | 10 | 374.0 | 103 | 2,761 | 145 | 729 | 123 | 3.0 | G 2 3/4-50 | 330 | 100 |
| 102980 | 2,980 | 10 | 374.0 | 133 | 3,562 | 145 | 941 | 159 | 3.0 | G 2 3/4-50 | 330 | 100 |
| 103500 | 3,500 | 10 | 374.0 | 156 | – | – | – | – | 3.0 | G 2 3/4-50 | 330 | 100 |
| 062305 * | 2,305 | 6 | 641.0 | 60 | 2,755 | 87 | 728 | 72 | 3.0 | Flange–65 | 330 | 130 |
| 062880 * | 2,880 | 6 | 641.0 | 75 | 3,443 | 87 | 910 | 89 | 3.0 | Flange–65 | 330 | 130 |
| 063960 * | 3,960 | 6 | 641.0 | 103 | 4,734 | 87 | 1,251 | 123 | 3.0 | Flange–65 | 330 | 130 |
| 065110 * | 5,110 | 6 | 641.0 | 133 | 6,108 | 87 | 1,614 | 159 | 3.0 | Flange–65 | 330 | 130 |
| 066000 * | 6,000 | 6 | 641.0 | 156 | – | – | – | – | 3.0 | Flange–65 | 330 | 130 |
PPT/PCT/TTT material version max. 10 bar
Materials in Contact with the Medium
| Identity code of material | Dosing head | Connection on suction/discharge side | DN 32 – DN 65 seals | Valve plates/valve springs | Valve seats |
|---|---|---|---|---|---|
| SST | Stainless steel 1.4571/1.4404 | Stainless steel 1.4571/1.4404 | PTFE | Hastelloy C | PTFE |
| PCT | PVC | PVC | PTFE | Hastelloy C | PTFE |
| PPT | Polypropylene | Polypropylene | PTFE | Hastelloy C | PTFE |
| TTT | Carbon-filled PTFE | Carbon-filled PTFE | PTFE | Hastelloy C | PTFE |
Patented multi-layer diaphragm, vacuum-packed
Special designs available on request
Viton® is a registered trademark of DuPont Dow Elastomers
