Cốc hút chân không đa năng Vmeca Magic Gripper MV20 Series

Mô tả sản phẩm

Magic Grippers cải tiến của VMECA (Dòng MV20) với thiết kế nhỏ gọn và các trung tâm lắp gần hơn giúp tối đa hóa diện tích bề mặt để xử lý chân không.

Lưu lượng chân không cao – với tối đa 4 hộp mực
Máy phát điện hiệu suất cao đạt tới -90 kPa
Có sẵn chức năng van kiểm tra một chiều
Có sẵn cả cốc chân không ma thuật và giá đỡ cốc hút ren tiêu chuẩn
Có sẵn loại ống phân phối (có giá đỡ) và mặt bích gắn robot
Thiết kế thẳng đứng cho phép lắp gần hơn cạnh nhau
Cổng công tắc chân không tích hợp và cổng xả khí
Thiết kế nhẹ và nhỏ gọn



Build an Order

1. Base Pump

Symbol	Description
MV20	MV – Magic gripper, MV20 series, Mini 2-stage cartridge (VC202)



2. Cartridge numbers

Symbol	Description
02	Vacuum cartridge x 2EA
03	Vacuum cartridge x 3EA
04	Vacuum cartridge x 4EA



3. Sealing

Symbol	Description
N	NBR
E	EPDM
V	Viton



4. Top Bellows

Symbol	Description
1B40	40 mm, 1-fold top bellows
1B60	60 mm, 1-fold top bellows
2B40	40 mm, 2-fold top bellows
2B60	60 mm, 2-fold top bellows

*Top bellows 20mm option is not available for MV20-series.



5. Vacuum Filter

Symbol	Description
F	Vacuum filter, 200-mesh

6. Suction Lip

Symbol	Description
–	Refer to Magic cup catalog



7. Non-return valve

Symbol	Description
blank	without non-return valve
N	with non-return valve



Specifications

1. General Specifications

> MV20 series

Max Vacuum Level	-90 kPa
Open Vacuum Flow	165.2 l/min (4 cartridges)
Feed Pressure	1.7~4.0 bar (Max 7 bar)
Air Consumption	128 l/min @ 4 bar (4 cartridges)
Temperature	-20 ~ 80 ℃
Noise level	50~60 dBA





2. Vacuum  Flow

> MV20 series x 2 cartridges (MV20-02)

Max Vacuum	Feed Pressure	Air consumption	Vacuum Flow (Nl/min) at different vacuum level (-kPa)
-kPa	bar	l/m	0	10	20	30	40	50	60	70	80	90
65	2.2	40	77.6	59	34	23	16	10.4	2.8	0	–	–
90	3.14	52	82.6	73.8	52	31.6	22	17.8	13.2	7.8	4	–
85	4	64	80	73	62	46	28.2	14.6	12.8	7.8	2.6	–



> MV20 series x 4 cartridges (MV20-04)

Max Vacuum	Feed Pressure	Air consumption	Vacuum Flow (Nl/min) at different vacuum level (-kPa)
-kPa	bar	l/m	0	10	20	30	40	50	60	70	80	90
65	2.2	80	155.2	118	68	46	32	20.8	5.6	0	–	–
90	3.14	104	165.2	147.6	104	63.2	44	35.6	26.4	15.6	8	–
85	4	128	160	146	124	92	56.4	29.2	25.6	15.6	5.2	–

Dimensions

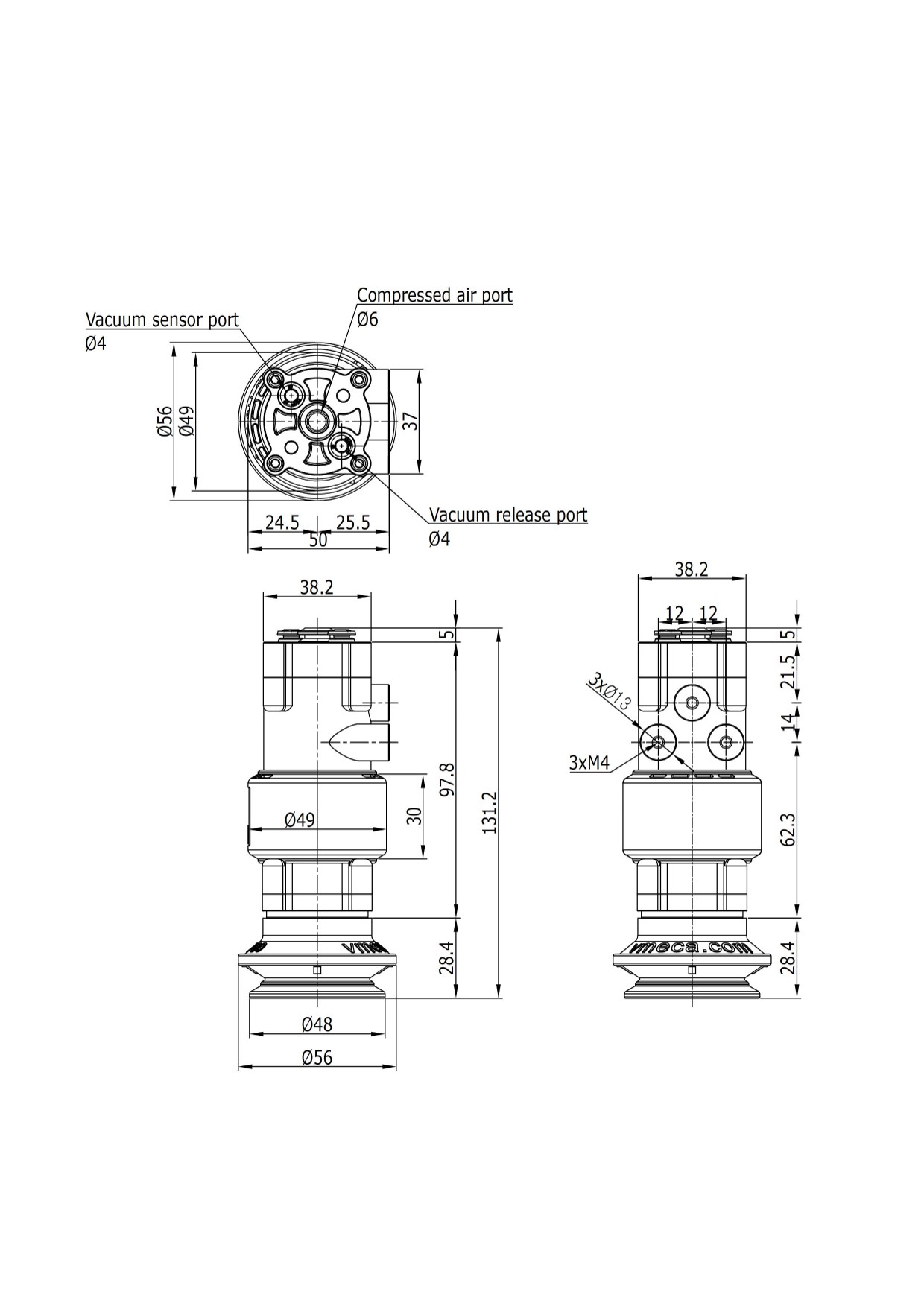

MV20: magic cup type – MV20-(   )-N1B40F (with TB1.5/40)

MV20: magic cup type – MV20-(   )-N1B40F (with TB1.5/40)

MV20: magic cup type – MV20-(   )-N2B40F (with TB2.5/40)

MV20: magic cup type – MV20-(   )-N2B60F (with TB2.5/60)

MV20: fitting (thread) type – MV20-(   )-12F (PF1/2′ Female)
