Máy hàn sóng Wave Soldering WS-401LF Koki – Giải pháp tiên tiến cho ngành SMT-PCBA

Máy hàn sóng Wave Soldering WS-401LF Koki – Giải pháp tiên tiến cho ngành SMT-PCBA

Trong bối cảnh Công nghiệp 4.0 phát triển mạnh mẽ, máy hàn sóng đóng vai trò then chốt trong quy trình sản xuất điện tử hiện đại.

Đặc biệt tại ngành SMT-PCBA, việc lựa chọn một hệ thống wave soldering chất lượng cao không chỉ quyết định đến chất lượng sản phẩm mà còn ảnh hưởng trực tiếp đến hiệu suất sản xuất và chi phí vận hành.

Máy hàn sóng WS-401LF của Koki – thương hiệu hàng đầu từ Nhật Bản, đại diện cho sự kết hợp hoàn hảo giữa công nghệ tiên tiến và độ tin cậy cao.

Với những cải tiến vượt trội về thiết kế nozzle và hệ thống điều khiển, WS-401LF không chỉ đáp ứng mà còn vượt qua các tiêu chuẩn khắt khe của ngành sản xuất điện tử hiện đại.

Nhiều doanh nghiệp SMT-PCBA đang gặp khó khăn gì?

Nhiều doanh nghiệp SMT-PCBA đang gặp khó khăn với chất lượng hàn PCB:

• Chất lượng hàn không đồng đều
• Tốc độ sản xuất chậm
• Chi phí bảo dưỡng cao
• Khó điều chỉnh thông số

👉 Máy hàn sóng WS-401LF với công nghệ nozzle kép cải tiến từ Koki Nhật Bản giải quyết triệt để các vấn đề này!

👉 Giúp giảm 30% chi phí vận hành

Tìm hiểu về Máy hàn sóng?

Máy hàn sóng (Wave Soldering Machine) là thiết bị tự động hóa chuyên dụng trong quy trình lắp ráp PCB, sử dụng phương pháp hàn bằng sóng thiếc nóng chảy để kết nối các linh kiện điện tử với bảng mạch in.

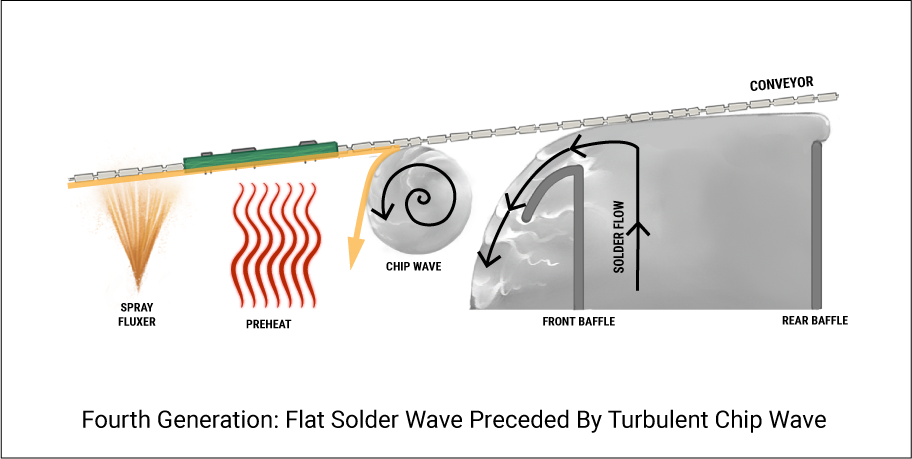

Nguyên lý hoạt động

Quy trình wave soldering diễn ra qua các bước chính:

• Preheating: Làm nóng PCB đến nhiệt độ tối ưu
• Fluxing: Phủ flux lên bề mặt PCB để tăng khả năng hàn
• Wave Contact: PCB di chuyển qua sóng thiếc nóng chảy
• Cooling: Làm nguội để hoàn thiện mối hàn

Ưu điểm vượt trội

Máy hàn sóng mang lại nhiều lợi ích quan trọng:

• Tốc độ cao: Xử lý hàng loạt PCB trong thời gian ngắn
• Độ đồng đều: Chất lượng hàn nhất quán trên toàn bộ bảng mạch
• Tiết kiệm chi phí: Giảm thiểu lao động thủ công và waste material
• Tính ổn định: Phù hợp với sản xuất hàng loạt quy mô lớn

Máy hàn sóng WS-401LF

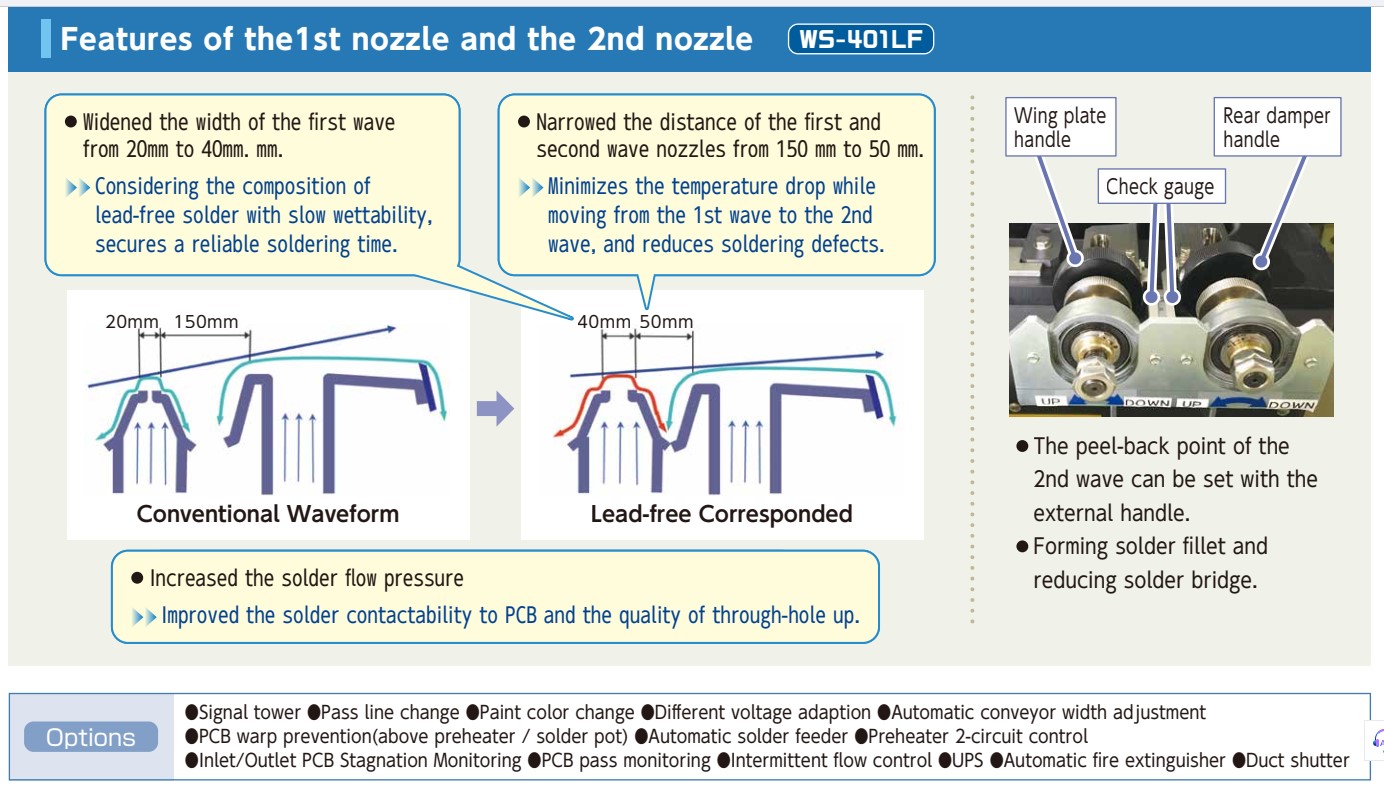

Thiết kế nozzle kép cải tiến

WS-401LF nổi bật với hệ thống nozzle kép được tối ưu hóa đặc biệt:

Nozzle thứ nhất:

• Chiều rộng sóng đầu tiên được mở rộng từ 20mm lên 40mm
• Tối ưu hóa cho thiếc không chì với độ thấm ướt chậm
• Đảm bảo thời gian hàn đáng tin cậy

Nozzle thứ hai:

• Khoảng cách giữa sóng thứ nhất và thứ hai thu hẹp từ 150mm xuống 50mm
• Giảm thiểu sự sụt giảm nhiệt độ giữa hai sóng
• Giảm các khuyết tật hàn đáng kể

Hệ thống điều chỉnh Peel-back Point

Một trong những đặc điểm đặc biệt của máy hàn sóng WS-401LF là hệ thống điều chỉnh peel-back point có thể vận hành từ bên ngoài mà không cần tháo nozzle:

• Wing plate handle: Điều khiển chính xác vị trí peel-back
• Check gauge: Kiểm tra và hiệu chỉnh độ chính xác
• Rear damper handle: Điều chỉnh áp suất và dòng chảy

Thông số kỹ thuật chi tiết

Thông số	Giá trị
Kích thước tổng thể	1320(W) x 3535(L) x 1623(H) mm
Kích thước PCB xử lý	50(W) x 100(L) mm – 400(W) x 450(L) mm
Đường dây sản xuất	750mm ± 20mm
Trọng lượng máy	Khoảng 1350kg
Nguồn điện	3 pha AC 200V, 50/60Hz, 27kVA ± 5%
Khí nén	0.5MPa, 30L/min
Khả năng hút khí	15㎥/min/ống

Tính năng và tùy chọn nâng cao

WS-401LF được trang bị đầy đủ các tính năng automation hiện đại:

• Signal tower: Hệ thống báo hiệu trạng thái vận hành
• Automatic conveyor width adjustment: Tự động điều chỉnh chiều rộng băng tải
• PCB warp prevention: Ngăn chặn cong vênh PCB
• Preheater 2-circuit control: Điều khiển 2 mạch pre-heating
• Inlet/Outlet PCB Stagnation Monitoring: Giám sát tắc nghẽn PCB
• Automatic fire extinguisher: Hệ thống chữa cháy tự động
• UPS: Nguồn lưu điện bảo vệ dữ liệu

👉 Xem chi tiết sản phẩm WS-401LF
