Máy Hàn Sóng VIS-400 Koki – Đột Phá Công Nghệ Wave Soldering Trong Sản Xuất PCB
Trong kỷ nguyên công nghiệp 4.0, việc sản xuất linh kiện điện tử và bo mạch PCB đòi hỏi độ chính xác và chất lượng ngày càng cao.
Công nghệ hàn sóng (wave soldering) đã trở thành giải pháp không thể thiếu trong các dây chuyền sản xuất SMT-PCBA hiện đại, đặc biệt khi các nhà máy phải đối mặt với những thách thức về chất lượng hàn và hiệu suất sản xuất.
Nhận thức được nhu cầu cấp thiết này, Koki – thương hiệu hàng đầu Nhật Bản đã phát triển máy hàn sóng VIS-400, một giải pháp wave soldering tiên tiến nhất hiện nay.
Với công nghệ Spray Fluxer độc quyền và khả năng xử lý đa dạng kích thước PCB, VIS-400 đang định nghĩa lại tiêu chuẩn cho quy trình hàn tự động trong ngành điện tử.
Hàn Sóng Là Gì? Tại Sao Wave Soldering Quan Trọng?
Định Nghĩa Và Nguyên Lý Hoạt Động
Hàn sóng (Wave Soldering) là công nghệ hàn tự động sử dụng sóng thiếc nóng chảy để hàn đồng loạt các linh kiện điện tử lên bo mạch PCB.
Quá trình này tạo ra một “sóng” thiếc lỏng có hình dạng được kiểm soát chính xác, cho phép hàn nhiều điểm cùng lúc với chất lượng đồng nhất.
Nguyên lý hoạt động của wave soldering bao gồm các bước:
- Phủ flux lên bề mặt PCB
- Làm nóng sơ bộ bo mạch
- Tiếp xúc với sóng thiếc nóng chảy
- Làm lạnh và kiểm tra chất lượng hàn
Ứng Dụng Trong Sản Xuất Điện Tử SMT-PCBA
Công nghệ hàn sóng được ứng dụng rộng rãi trong:
- Sản xuất bo mạch điện tử gia dụng
- Thiết bị viễn thông và mạng
- Công nghiệp ô tô và hàng không
- Thiết bị y tế và quân sự
- Linh kiện LED và điện tử công suất
Ưu Điểm Vượt Trội Của Wave Soldering
So với các phương pháp hàn truyền thống, hàn sóng mang lại:
Hiệu Suất Cao: Hàn đồng loạt nhiều điểm trong một chu kỳ, tăng năng suất gấp 10-20 lần so với hàn thủ công.
Chất Lượng Đồng Nhất: Kiểm soát chính xác nhiệt độ, thời gian và lượng thiếc, đảm bảo chất lượng hàn ổn định.
Tiết Kiệm Chi Phí: Giảm thiểu lao động thủ công, giảm tỷ lệ lỗi và chi phí sửa chữa.
Độ Tin Cậy Cao: Tạo ra các mối hàn bền vững, đáp ứng tiêu chuẩn IPC và các quy chuẩn quốc tế.

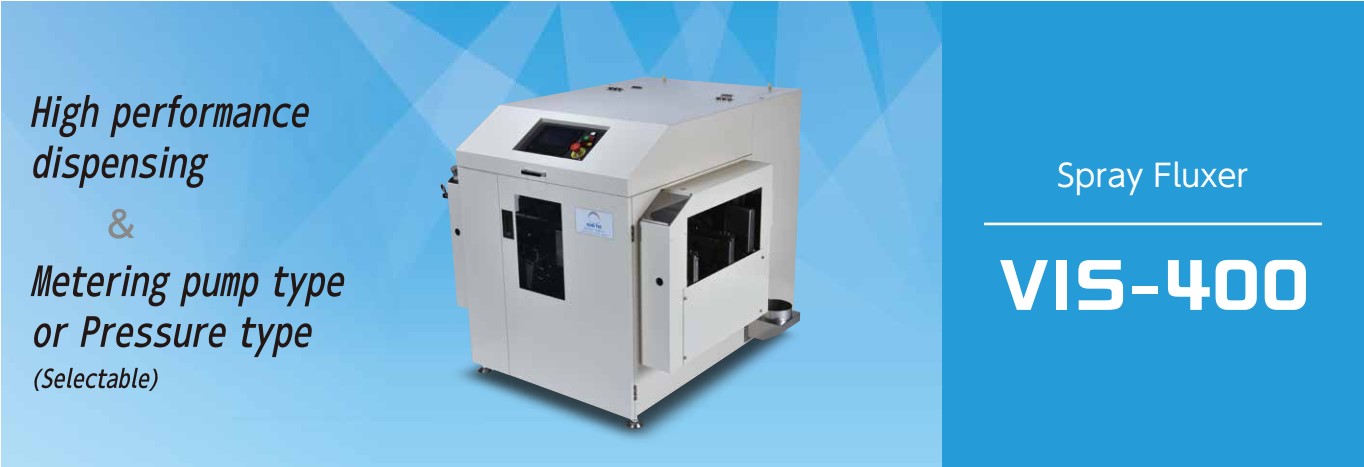

Máy Hàn Sóng VIS-400 Koki – Đỉnh Cao Công Nghệ Nhật Bản
Đặc Điểm Nổi Bật Của VIS-400
VIS-400 là sản phẩm cao cấp trong dòng máy hàn sóng của Koki, được thiết kế đặc biệt cho các ứng dụng wave soldering chuyên nghiệp.
Máy sở hữu công nghệ Spray Fluxer độc quyền, cho phép phun flux chính xác và đều đặn lên toàn bộ bề mặt PCB.

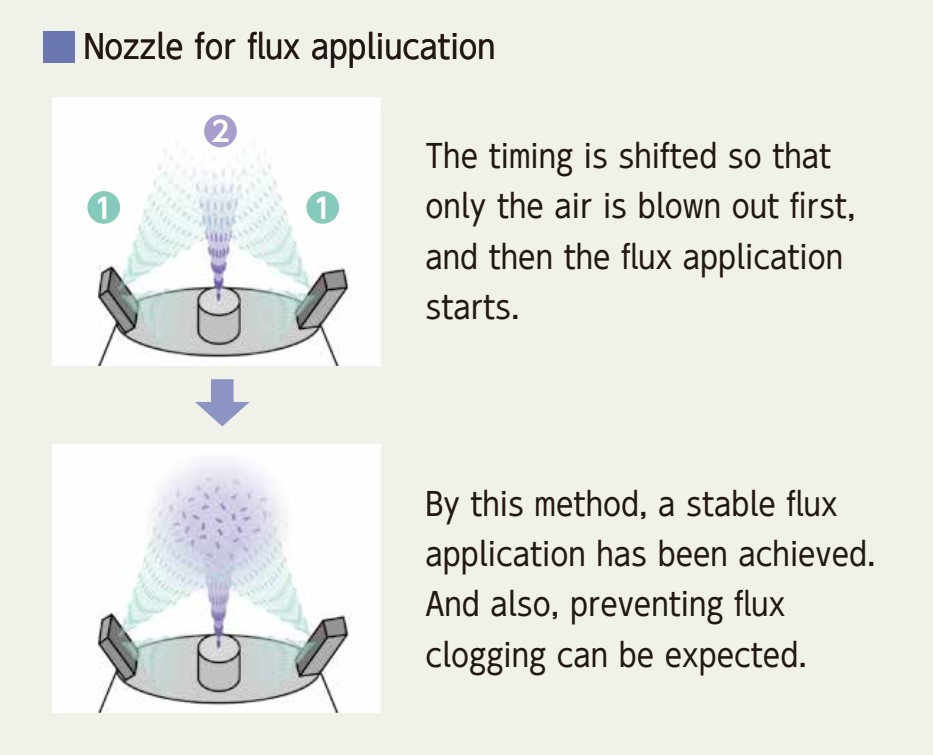

Hệ Thống Spray Fluxer Tiên Tiến:
- Công nghệ phun flux 2 giai đoạn: thổi khí trước, phun flux sau
- Ngăn ngừa hiệu quả hiện tượng tắc nghẽn vòi phun
- Đảm bảo lớp flux phủ đều và ổn định
- Hệ thống làm sạch tự động với bàn chải finger cleaning

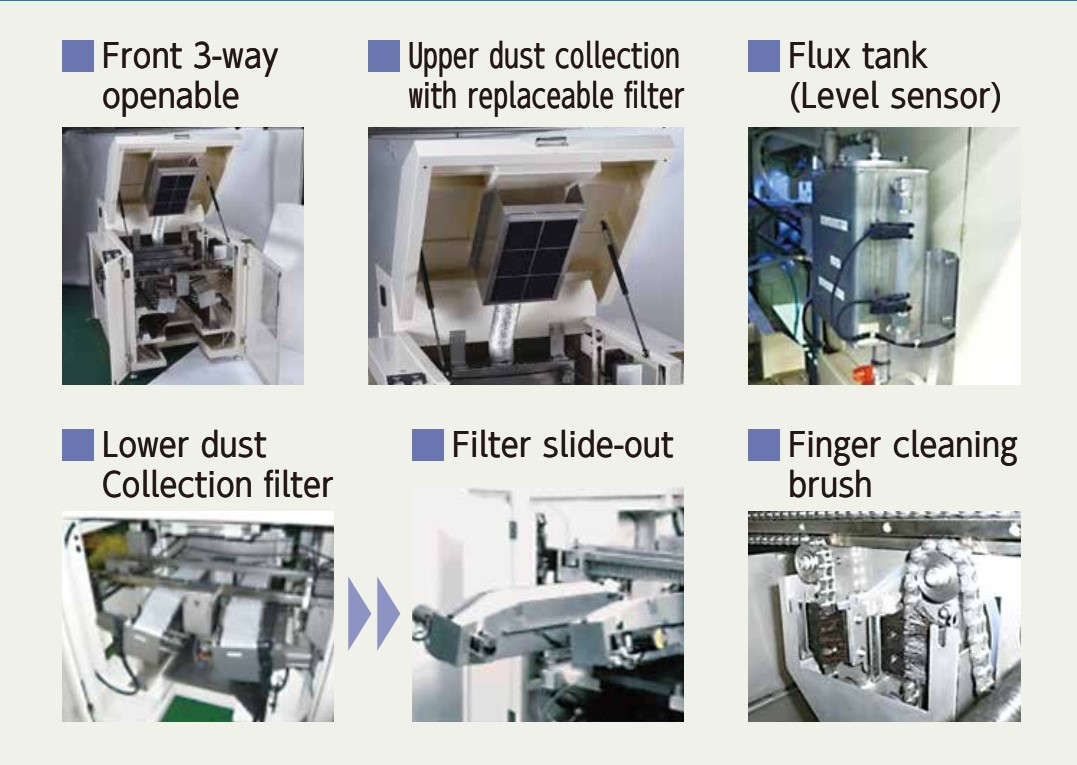

Thiết Kế Thân Thiện Người Dùng:
- Cửa trước có thể mở 3 hướng để bảo trì dễ dàng
- Hệ thống hút bụi trên và dưới với bộ lọc thay thế được
- Bể chứa flux có cảm biến mức tự động
- Bộ lọc trượt ra dễ dàng cho việc vệ sinh
Thông Số Kỹ Thuật Chi Tiết VIS-400
Kích Thước Và Trọng Lượng:
- Kích thước ngoài: 1352(W) x 1180(L) x 1422(H) mm
- Trọng lượng: Khoảng 300kg
- Pass line: 750mm ± 20mm
Khả Năng Xử Lý PCB:
- Kích thước PCB áp dụng: 50(W) x 100(L) mm – 400(W) x 450(L) mm
- Hỗ trợ đa dạng loại bo mạch từ nhỏ đến lớn
- Khả năng xử lý PCB dày và mỏng
Yêu Cầu Nguồn Điện Và Khí Nén:
- Nguồn điện: Ba pha AC 200V ± 10%, 2 kVA
- Khí nén: 0.4-0.5 MPa, 100 NL/min (khí khô)
- Công suất hút bụi: 15㎥/min cho mỗi đường ống
Tùy Chọn Mở Rộng:
- Tháp tín hiệu và bộ nhận flux
- Hệ thống cấp liệu vào/ra tự động
- Thay đổi đường chuyền sản phẩm
- Thay đổi màu sơn theo yêu cầu
- Điều chỉnh điện áp khác nhau
- Mở rộng băng tải 400mm (vào/ra)
- Băng tải tự động có thể điều chỉnh
Công Nghệ Hàn Sóng Vượt Trội
VIS-400 sử dụng hệ thống wave soldering được cải tiến với hai tùy chọn:
- Metering Pump Type: Kiểm soát chính xác lượng flux bằng bơm định lượng
- Pressure Type: Sử dụng áp suất để tạo ra luồng flux đồng đều
Cả hai hệ thống đều đảm bảo việc phun flux chính xác, giúp tạo ra các mối hàn chất lượng cao và ổn định.
Tại Sao Chọn Medin Company Cho Giải Pháp Hàn Sóng?
Đại Lý Ủy Quyền Chính Thức Koki Tại Việt Nam
Medin Company tự hào là đại lý ủy quyền duy nhất của Koki tại Việt Nam, mang đến cho khách hàng:
Sản Phẩm Chính Hãng 100%: Tất cả máy hàn sóng và thiết bị SMT-PCBA đều được nhập khẩu trực tiếp từ Nhật Bản với đầy đủ chứng từ và tem bảo hành chính hãng.
Giá Cả Cạnh Tranh Nhất: Là đại lý trực tiếp, Medin cung cấp giá tốt nhất thị trường mà không qua trung gian, giúp khách hàng tiết kiệm đến 20-30% chi phí đầu tư.
Dịch Vụ Hỗ Trợ Toàn Diện
Tư Vấn Chuyên Sâu:
- Đội ngũ kỹ sư giàu kinh nghiệm hơn 15 năm trong lĩnh vực SMT-PCBA
- Khảo sát thực tế tại nhà máy khách hàng
- Thiết kế giải pháp wave soldering tối ưu cho từng ứng dụng cụ thể
Hỗ Trợ Kỹ Thuật 24/7:
- Hotline hỗ trợ kỹ thuật 24/7
- Đào tạo vận hành chuyên nghiệp
- Bảo trì định kỳ và sửa chữa nhanh chóng
- Cung cấp linh kiện thay thế chính hãng
Chế Độ Dùng Thử Miễn Phí:
- Cho phép khách hàng test máy hàn sóng VIS-400 tại showroom
- Hỗ trợ chạy thử với sản phẩm thực tế của khách hàng
- Đảm bảo máy hoạt động đúng yêu cầu trước khi giao hàng
Giải Pháp Tự Động Hóa Toàn Diện
Ngoài VIS-400, Medin còn cung cấp giải pháp dây chuyền sản xuất SMT-PCBA hoàn chỉnh:
- Máy gắp đặt linh kiện (Pick & Place)
- Lò hàn reflow
- Máy in solder paste
- Hệ thống kiểm tra AOI/SPI
- Giải pháp tự động hóa warehouse
Lợi Ích Kinh Tế Khi Đầu Tư VIS-400
Tính Toán ROI Cụ Thể
Đầu tư máy hàn sóng VIS-400 mang lại lợi nhuận đầu tư hấp dẫn:
Tiết Kiệm Nhân Công:
- Thay thế 8-10 thợ hàn thủ công
- Tiết kiệm 300-500 triệu VNĐ chi phí lương/năm
- Giảm 90% tỷ lệ lỗi do con người
Tăng Năng Suất:
- Năng suất tăng 1500-2000% so với hàn thủ công
- Xử lý được 500-800 PCB/giờ tùy độ phức tạp
- Giảm 70% thời gian sản xuất
Cải Thiện Chất Lượng:
- Tỷ lệ hàn lỗi giảm xuống dưới 0.1%
- Tuổi thọ sản phẩm tăng 300-500%
- Đáp ứng tiêu chuẩn ISO, IPC quốc tế
So Sánh Chi Phí Với Các Giải Pháp Khác
Tiêu Chí | Hàn Thủ Công | Máy Hàn Khác | VIS-400 Koki |
---|---|---|---|
Chi phí đầu tư | Thấp | Trung bình | Cao nhưng hiệu quả |
Chi phí vận hành | Rất cao | Trung bình | Thấp |
Chất lượng | Không ổn định | Khá | Xuất sắc |
Năng suất | Rất thấp | Trung bình | Rất cao |
ROI | >5 năm | 3-4 năm | 18-24 tháng |
Ứng Dụng Thực Tế VIS-400 Trong Các Ngành
Ngành Điện Tử Gia Dụng
VIS-400 đã được ứng dụng thành công tại nhiều nhà máy sản xuất:
- Bo mạch điều khiển tủ lạnh, máy giặt
- Mạch điện tử TV, âm thanh
- Thiết bị nhà bếp thông minh
Kết quả đạt được:
- Tăng 400% năng suất so với hàn thủ công
- Giảm 85% tỷ lệ lỗi hàn
- Tiết kiệm 60% chi phí sản xuất
Công Nghiệp Ô Tô
Trong lĩnh vực automotive, wave soldering VIS-400 được sử dụng cho:
- ECU (Electronic Control Unit)
- Hệ thống giải trí trong xe
- Cảm biến và thiết bị an toàn
Ưu điểm nổi bật:
- Đáp ứng tiêu chuẩn automotive nghiêm ngặt
- Khả năng hàn ổn định trong môi trường khắc nghiệt
- Tuổi thọ sản phẩm lên đến 15-20 năm
Viễn Thông Và Mạng
VIS-400 hỗ trợ sản xuất:
- Bo mạch chủ router, switch
- Thiết bị base station 5G
- Module RF và antenna
Quy Trình Triển Khai VIS-400 Tại Medin
Bước 1: Tư Vấn Và Khảo Sát
Phân Tích Nhu Cầu:
- Đánh giá hiện trạng dây chuyền sản xuất
- Phân tích loại sản phẩm và volume
- Tính toán ROI dự kiến
Khảo Sát Thực Tế:
- Kỹ sư Medin đến tận nơi khảo sát
- Đo đạc không gian lắp đặt
- Đánh giá hạ tầng điện, khí nén
Bước 2: Thiết Kế Giải Pháp
Tùy Chỉnh Theo Yêu Cầu:
- Lựa chọn cấu hình máy phù hợp
- Thiết kế layout dây chuyền
- Tính toán chi phí đầu tư tổng thể
Demo Và Test:
- Mời khách hàng đến showroom test máy
- Chạy thử với sản phẩm thực tế
- Đánh giá kết quả wave soldering
Bước 3: Lắp Đặt Và Đào Tạo
Lắp Đặt Chuyên Nghiệp:
- Đội ngũ kỹ thuật Nhật Bản supervising
- Calibration và fine-tuning
- Test chạy thử nghiệm trước bàn giao
Đào Tạo Vận Hành:
- Training cho operator và technician
- Hướng dẫn bảo trì hằng ngày
- Cấp certificate sau khóa học
Bước 4: Hỗ Trợ Sau Bán Hàng
Bảo Hành Chính Hãng:
- Bảo hành 2 năm toàn bộ máy
- Miễn phí linh kiện thay thế trong 12 tháng đầu
- Hỗ trợ kỹ thuật 24/7 suốt đời máy
Bảo Trì Định Kỳ:
- Bảo trì định kỳ 3-6 tháng/lần
- Upgrade software và firmware
- Tối ưu hóa parameters định kỳ
So Sánh VIS-400 Với Các Dòng Máy Khác
VIS-400 vs Máy Hàn Sóng Trung Quốc
Tiêu Chí | VIS-400 Koki | Máy Trung Quốc |
---|---|---|
Độ chính xác | ±0.01mm | ±0.1mm |
Tuổi thọ | 15-20 năm | 5-8 năm |
Tỷ lệ lỗi | <0.1% | 1-3% |
Hỗ trợ kỹ thuật | 24/7 tại VN | Hạn chế |
Chi phí bảo trì | Thấp | Cao do phụ tùng |
VIS-400 vs Máy Châu Âu
Ưu điểm VIS-400:
- Chi phí đầu tư thấp hơn 30-40%
- Phù hợp với điều kiện Việt Nam
- Hỗ trợ kỹ thuật nhanh chóng
- Công nghệ Spray Fluxer độc quyền
Nhược điểm so với máy Châu Âu:
- Brand awareness thấp hơn
- Một số tính năng cao cấp chưa có
Xu Hướng Công Nghệ Wave Soldering Tương Lai
Industry 4.0 Integration
VIS-400 đã sẵn sàng cho cuộc cách mạng 4.0 với:
- Khả năng kết nối IoT và cloud
- Predictive maintenance
- Real-time monitoring
- Big data analytics cho optimization
Green Manufacturing
Công nghệ hàn sóng xanh với:
- Tiết kiệm 40% năng lượng so với thế hệ cũ
- Giảm thiểu phát thải và chất thải
- Sử dụng flux thân thiện môi trường
- Quy trình tái chế 95% vật liệu
Miniaturization Trend
VIS-400 đáp ứng xu hướng miniaturization:
- Hàn được linh kiện 01005 (0.4×0.2mm)
- Pitch xuống đến 0.3mm
- Độ dày PCB từ 0.6-6.0mm
—

—
Kết Luận: VIS-400 – Đầu Tư Thông Minh Cho Tương Lai
Máy hàn sóng VIS-400 Koki không chỉ là một thiết bị sản xuất mà còn là đối tác chiến lược giúp doanh nghiệp Việt Nam nâng tầm cạnh tranh trên thị trường quốc tế.
Với công nghệ wave soldering tiên tiến, chất lượng Nhật Bản và sự hỗ trợ toàn diện từ Medin Company, VIS-400 đảm bảo mang lại:
Lợi Ích Tức Thời:
- Tăng năng suất 10-20 lần
- Giảm tỷ lệ lỗi xuống dưới 0.1%
- Tiết kiệm 60-70% chi phí nhân công
- ROI trong 18-24 tháng
Giá Trị Dài Hạn:
- Nâng cao năng lực cạnh tranh
- Mở rộng thị trường export
- Xây dựng thương hiệu uy tín
- Phát triển bền vững
👉 Xem chi tiết sản phẩm VIS-400
—
