Máy hàn điểm ( hàn selective) là gì? Cấu tạo và nguyên lý hoạt động Máy hàn điểm SELBOII-5051SHDD Koki

Giải pháp hàn Selective tiên tiến cho SMT-PCBA với Máy hàn điểm SELBOII-5051SHDD Koki

Trong bối cảnh công nghiệp điện tử hiện đại, quy trình sản xuất bo mạch PCB ngày càng đòi hỏi độ chính xác cao và khả năng xử lý linh kiện phức tạp.

Công việc hàn đóng vai trò then chốt, quyết định trực tiếp đến chất lượng sản phẩm cuối cùng và hiệu suất hoạt động của thiết bị điện tử.

Tuy nhiên, các nhà máy sản xuất linh kiện điện tử và bo mạch PCB đang đối mặt với nhiều thách thức:

• Linh kiện ngày càng nhỏ.
• Mật độ gắn kết cao hơn.
• Yêu cầu về độ tin cậy nghiêm ngặt.
• Cùng với áp lực giảm thiểu lỗi hàn.
• Tối ưu chi phí vận hành.

Phương pháp hàn truyền thống không còn đáp ứng được tiêu chuẩn sản xuất hiện đại, đặc biệt là với các linh kiện through-hole trên bo mạch SMT phức tạp.

Máy Hàn Điểm (Hàn Selective) Là Gì?

Hàn Selective (hàn điểm) là công nghệ hàn tiên tiến cho phép hàn chính xác các vị trí cụ thể trên bo mạch PCB mà không ảnh hưởng đến các linh kiện xung quanh.

Khác với hàn sóng (wave soldering) truyền thống, công nghệ này sử dụng hệ thống điều khiển CNC để di chuyển đầu hàn đến từng điểm hàn theo lập trình sẵn.

Nguyên lý hoạt động:

Giai đoạn chuẩn bị:

Bo mạch PCB được phủ flux tự động bằng hệ thống phun hai-fluid hoặc Aero-jet, đảm bảo lượng flux chính xác tại các điểm cần hàn.

Giai đoạn gia nhiệt:

Hệ thống preheater (đèn Carbon hoặc hồng ngoại) làm nóng bo mạch đồng đều, giảm thiểu sốc nhiệt và cải thiện chất lượng mối hàn.

Giai đoạn hàn:

Đầu hàn di chuyển theo quỹ đạo lập trình, tiếp xúc với từng điểm hàn một cách chính xác.

Thiếc lỏng ở nhiệt độ tối ưu (250-280°C) tạo liên kết hoàn hảo giữa chân linh kiện và pad PCB.

Giai đoạn làm mát:

Hệ thống làm mát nhanh giúp thiết lập cấu trúc kim loại ổn định, đảm bảo độ bền mối hàn.

Công nghệ này đặc biệt phù hợp cho sản xuất PCB có kết hợp linh kiện SMD và through-hole, bo mạch đa lớp phức tạp, và các ứng dụng yêu cầu chất lượng hàn cao như automotive, medical, aerospace.

Giới Thiệu Máy Hàn Điểm SELBOII-5051SHDD Của Koki

Tổng quan sản phẩm

Máy hàn điểm SELBOII-5051SHDD là dòng sản phẩm cao cấp thuộc series Selective Soldering In-Line Type của Koki – thương hiệu hàng đầu Nhật Bản trong lĩnh vực thiết bị sản xuất điện tử.

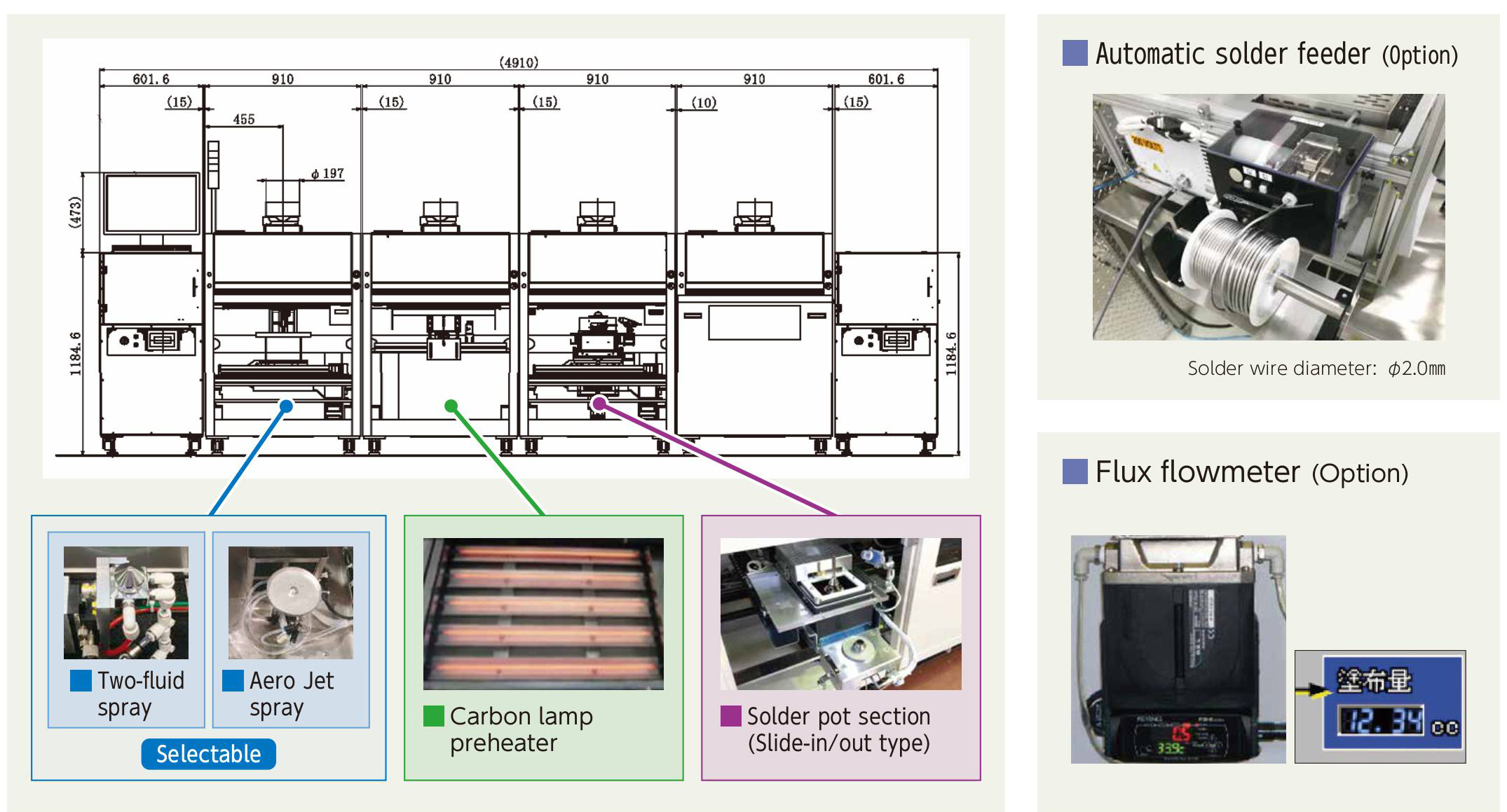

Thiết bị này được thiết kế theo cấu trúc Module Connection Type, cho phép tích hợp linh hoạt các module Fluxer, Preheater và DIP để đáp ứng đa dạng nhu cầu sản xuất.

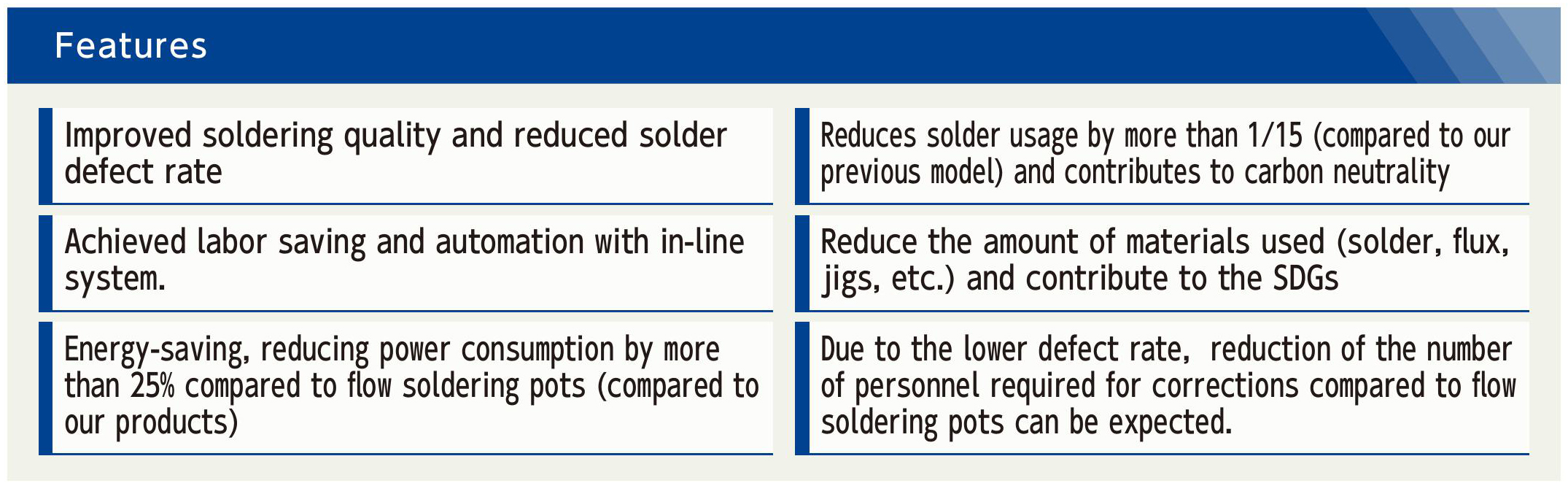

Đặc điểm nổi bật

Chất lượng hàn vượt trội:

Hệ thống kiểm soát nhiệt độ chính xác và khả năng phun flux selectable đảm bảo mỗi mối hàn đạt tiêu chuẩn IPC-A-610 Class 3.

Công nghệ này giảm thiểu lỗi hàn như cầu thiếc, hàn lạnh, và khuyết tật wetting.

Tiết kiệm vật tư và năng lượng:

Sử dụng ít thiếc hơn 1/15 so với hàn sóng truyền thống nhờ công nghệ hàn chọn lọc.

Tiêu thụ điện năng giảm hơn 25% nhờ hệ thống quản lý nhiệt thông minh, góp phần giảm chi phí vận hành và thân thiện môi trường.

Tự động hóa cao:

Hệ thống in-line hoàn toàn tích hợp vào dây chuyền sản xuất SMT, giảm thiểu can thiệp thủ công.

Khả năng lập trình linh hoạt cho phép chuyển đổi sản phẩm nhanh chóng, phù hợp với sản xuất đa dạng chủng loại.

Công nghệ phun flux tiên tiến:

Hệ thống Two-fluid hoặc Aero-jet spray đảm bảo phủ flux đồng đều, chính xác, giảm lãng phí và cải thiện chất lượng hàn.

Hệ thống Preheater Carbon lamp:

Công nghệ đèn Carbon cung cấp gia nhiệt nhanh, đồng đều, kiểm soát profile nhiệt tối ưu cho từng loại PCB.

Tùy chọn nâng cấp:

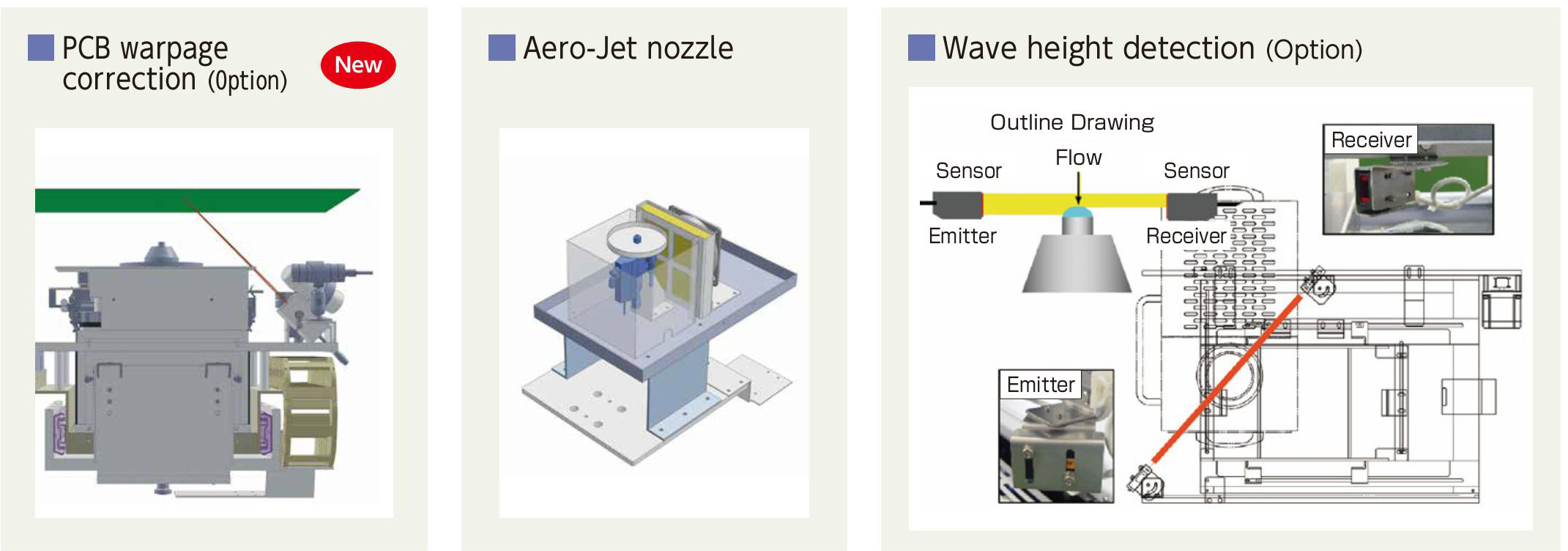

Khách hàng có thể trang bị thêm automatic solder feeder (đường kính dây thiếc ø2.0mm), flux flowmeter để giám sát chính xác, PCB warpage correction để xử lý bo mạch cong vênh, và wave height detection cho kiểm soát chất lượng thời gian thực.

Thông số kỹ thuật chi tiết

Kích thước tổng thể:

• Chiều dài: 4,316mm
• Chiều rộng: 1,577mm
• Chiều cao: 1,300mm
• Thiết kế compact, tối ưu không gian nhà máy

Khả năng xử lý PCB:

• Kích thước tối thiểu: 100mm × 100mm
• Kích thước tối đa: 510mm × 500mm
• Đường truyền (Pass line): 900mm ± 20mm
• Phù hợp với đa dạng kích cỡ bo mạch từ prototype đến sản xuất hàng loạt

Thông số vận hành:

• Trọng lượng máy:
  • Phiên bản S: Khoảng 450kg
  • Phiên bản H: Khoảng 390kg
  • Phiên bản D: Khoảng 480kg
• Nguồn điện: Three-phase 200V, công suất 24kVA
• Khí nén: 0.4-0.5MPa
• Nitơ (N₂): Độ tinh khiết 99.99% trở lên, áp suất 0.4-0.5MPa, lưu lượng 50L/phút (25L/phút cho mỗi điểm DIP)
• Ống dẫn khí thải: 8m³/phút cho mỗi ống

Hệ thống công nghệ:

• Preheater: Carbon lamp heater – công nghệ hồng ngoại hiệu suất cao
• Spray Fluxer: Lựa chọn Two-fluid nozzle hoặc Aero-jet nozzle tùy ứng dụng
• Chế độ hàn: Slide-in/out type cho dễ dàng bảo trì và thay thế

Cấu hình linh hoạt theo nhu cầu

Dòng SELBOII cung cấp nhiều cấu hình để khách hàng lựa chọn:

SELBOII-350SHD: Cấu hình cơ bản với module Fluxer + Preheater + DIP, phù hợp cho doanh nghiệp vừa và nhỏ.

SELBOII-350SHDD: Thêm module DIP thứ hai, tăng năng suất cho sản xuất quy mô lớn.

SELBOII-350SHDDD: Cấu hình tối đa với ba module DIP, đáp ứng nhu cầu sản xuất công suất cao.

SELBOII-EQS1SHDD: Phiên bản đặc biệt với thiết kế tối ưu cho không gian và hiệu suất.

👉 Xem chi tiết sản phẩm SELBOII-5051SHDD

Ứng Dụng Thực Tế Của Máy Hàn Điểm SELBOII-5051SHDD

Thiết bị này được ứng dụng rộng rãi trong các ngành công nghiệp:

Automotive Electronics: Hàn các module điều khiển động cơ (ECU), hệ thống an toàn (ABS, airbag), board màn hình giải trí. Yêu cầu độ tin cậy cao, khả năng chịu rung động và nhiệt độ khắc nghiệt.

Medical Devices: Sản xuất thiết bị y tế như máy theo dõi bệnh nhân, thiết bị chẩn đoán hình ảnh, máy điều trị. Tuân thủ tiêu chuẩn ISO 13485 và FDA.

Telecommunications: Bo mạch cho thiết bị mạng, router, switch, base station 5G. Xử lý PCB phức tạp với mật độ linh kiện cao.

Industrial Control: PLC, inverter, HMI, board điều khiển tự động hóa công nghiệp. Yêu cầu độ bền cao trong môi trường khắc nghiệt.

Consumer Electronics: Bo mạch cho TV, tủ lạnh, máy giặt, điều hòa thông minh. Sản xuất khối lượng lớn với yêu cầu chi phí tối ưu.

So Sánh Hàn Selective với Hàn Sóng Truyền Thống

Lợi Ích Khi Chọn Medin Company

Đại lý uỷ quyền chính thức của Koki tại Việt Nam

Medin Company tự hào là đại lý uỷ quyền của Koki, đảm bảo khách hàng nhận được sản phẩm chính hãng 100% với chất lượng tốt nhất.

Mọi thiết bị đều có tem chống giả, giấy bảo hành quốc tế và được nhập khẩu trực tiếp từ nhà sản xuất.

Giải pháp tối ưu, tiết kiệm chi phí

Đội ngũ kỹ sư của Medin có kinh nghiệm 20 năm trong lĩnh vực SMT-PCBA, sẵn sàng tư vấn giải pháp tối ưu nhất cho từng dây chuyền sản xuất.

Chúng tôi phân tích quy trình hiện tại, đề xuất cải tiến, và tính toán ROI cụ thể để khách hàng đưa ra quyết định đầu tư thông minh.

Khảo sát thực tế và đánh giá miễn phí tại nhà máy khách hàng giúp đưa ra đề xuất chính xác nhất về cấu hình thiết bị, bố trí dây chuyền, và quy trình sản xuất.

Chúng tôi cung cấp dịch vụ demo sản phẩm thực tế để khách hàng trải nghiệm trước khi quyết định mua.

Hỗ trợ kỹ thuật 24/7, bảo hành chính hãng

Hotline kỹ thuật 24/7 đảm bảo mọi vấn đề được xử lý nhanh chóng, giảm thiểu thời gian downtime.

Đội ngũ kỹ sư có mặt trong vòng 24 giờ kể từ khi nhận yêu cầu hỗ trợ tại các tỉnh thành lớn.

Chế độ bảo hành chính hãng 12-24 tháng (tùy sản phẩm) bao gồm linh kiện và nhân công.

Chương trình bảo trì định kỳ giúp thiết bị hoạt động ổn định, kéo dài tuổi thọ.

Cung cấp phụ tùng thay thế chính hãng với giá cạnh tranh và thời gian giao hàng nhanh.

Dịch vụ sau bán hàng xuất sắc

Theo dõi sát sao quá trình vận hành của khách hàng trong 6 tháng đầu.

Tư vấn tối ưu quy trình sản xuất để nâng cao năng suất và chất lượng.

Cập nhật firmware, software mới nhất từ Koki miễn phí.

Kết Luận

Máy hàn điểm SELBOII-5051SHDD của Koki là giải pháp hàn Selective tiên tiến, đáp ứng hoàn hảo nhu cầu sản xuất điện tử hiện đại.

Với khả năng tự động hóa cao, chất lượng hàn vượt trội, và hiệu quả vận hành tối ưu, thiết bị này giúp doanh nghiệp nâng cao năng suất, giảm chi phí, và đảm bảo chất lượng sản phẩm đạt tiêu chuẩn quốc tế.

—-

—-
