Lò hàn Reflow là gì? Ưu điểm vượt trội của Lò hàn VFR-4010N Koki

Lò hàn Reflow VFR-4010N Koki – Giải pháp công nghệ Nhật Bản cho sản xuất PCB chuyên nghiệp

Trong bối cảnh ngành sản xuất điện tử đang phát triển mạnh mẽ, việc hàn linh kiện lên bo mạch PCB (Printed Circuit Board) đóng vai trò then chốt quyết định chất lượng sản phẩm cuối cùng.

Đặc biệt, với sự phát triển của công nghệ SMT (Surface Mount Technology), các nhà máy sản xuất linh kiện điện tử đang đối mặt với những thách thức lớn về độ chính xác, tốc độ và chất lượng hàn.

Yêu cầu ngày càng cao về chất lượng hàn trong sản xuất PCB đòi hỏi các doanh nghiệp phải đầu tư vào những thiết bị hiện đại, có khả năng đáp ứng các tiêu chuẩn nghiêm ngặt.

Từ việc hàn các linh kiện có kích thước ngày càng nhỏ cho đến việc đảm bảo độ tin cậy cao trong môi trường sản xuất công nghiệp, mỗi quy trình đều cần sự hỗ trợ của công nghệ tiên tiến.

Lò hàn Reflow – Trái tim của dây chuyền sản xuất SMT

Lò hàn Reflow là gì?

Lò hàn Reflow, còn được gọi là lò hàn đối lưu, là thiết bị chuyên dụng trong công nghệ sản xuất SMT (Surface Mount Technology).

Nguyên lý hoạt động của lò hàn Reflow dựa trên việc sử dụng nhiệt độ được kiểm soát chính xác để làm tan chảy keo hàn (solder paste) đã được in lên bo mạch, từ đó tạo ra các mối hàn chắc chắn giữa linh kiện và PCB.

Quy trình hàn Reflow bao gồm 4 giai đoạn chính: Pre-heating (làm nóng sơ bộ), Thermal Soak (gia nhiệt đều), Reflow (hàn chảy) và Cooling (làm nguội).

Mỗi giai đoạn đòi hỏi sự kiểm soát chính xác về nhiệt độ và thời gian để đảm bảo chất lượng hàn tối ưu.

Ứng dụng trong sản xuất điện tử

Lò hàn đóng vai trò quan trọng trong sản xuất các sản phẩm điện tử từ điện thoại thông minh, máy tính bảng cho đến các thiết bị y tế, ô tô và hàng không vũ trụ.

Với khả năng hàn hàng trăm linh kiện cùng lúc trên một bo mạch, công nghệ Reflow mang lại hiệu quả sản xuất cao và đảm bảo tính nhất quán trong chất lượng.

Ưu điểm vượt trội so với phương pháp hàn truyền thống

So với hàn sóng (Wave Soldering) hay hàn thủ công, Reflow mang lại nhiều ưu điểm nổi bật:

• Khả năng hàn các linh kiện có kích thước cực nhỏ và mật độ cao
• Kiểm soát nhiệt độ chính xác, giảm thiểu stress nhiệt lên linh kiện
• Tốc độ sản xuất cao và tính nhất quán cao
• Phù hợp với các loại bo mạch phức tạp, nhiều lớp

Lò hàn Reflow VFR-4010N Koki – Công nghệ hàng đầu từ Nhật Bản

Đặc điểm nổi bật của VFR-4010N

VFR-4010N là sản phẩm lò hàn cao cấp của hãng Koki – thương hiệu hàng đầu Nhật Bản trong lĩnh vực thiết bị sản xuất điện tử.

Điểm đặc biệt của dòng sản phẩm này là sự kết hợp độc đáo giữa công nghệ hồng ngoại xa (Far Infrared) và tuần hoàn không khí nóng (Hot Air Circulation).

Công nghệ hồng ngoại xa của Koki VFR-4010N cho phép truyền nhiệt đều và nhẹ nhàng, đặc biệt phù hợp với các bo mạch mỏng và linh kiện nhạy cảm nhiệt.

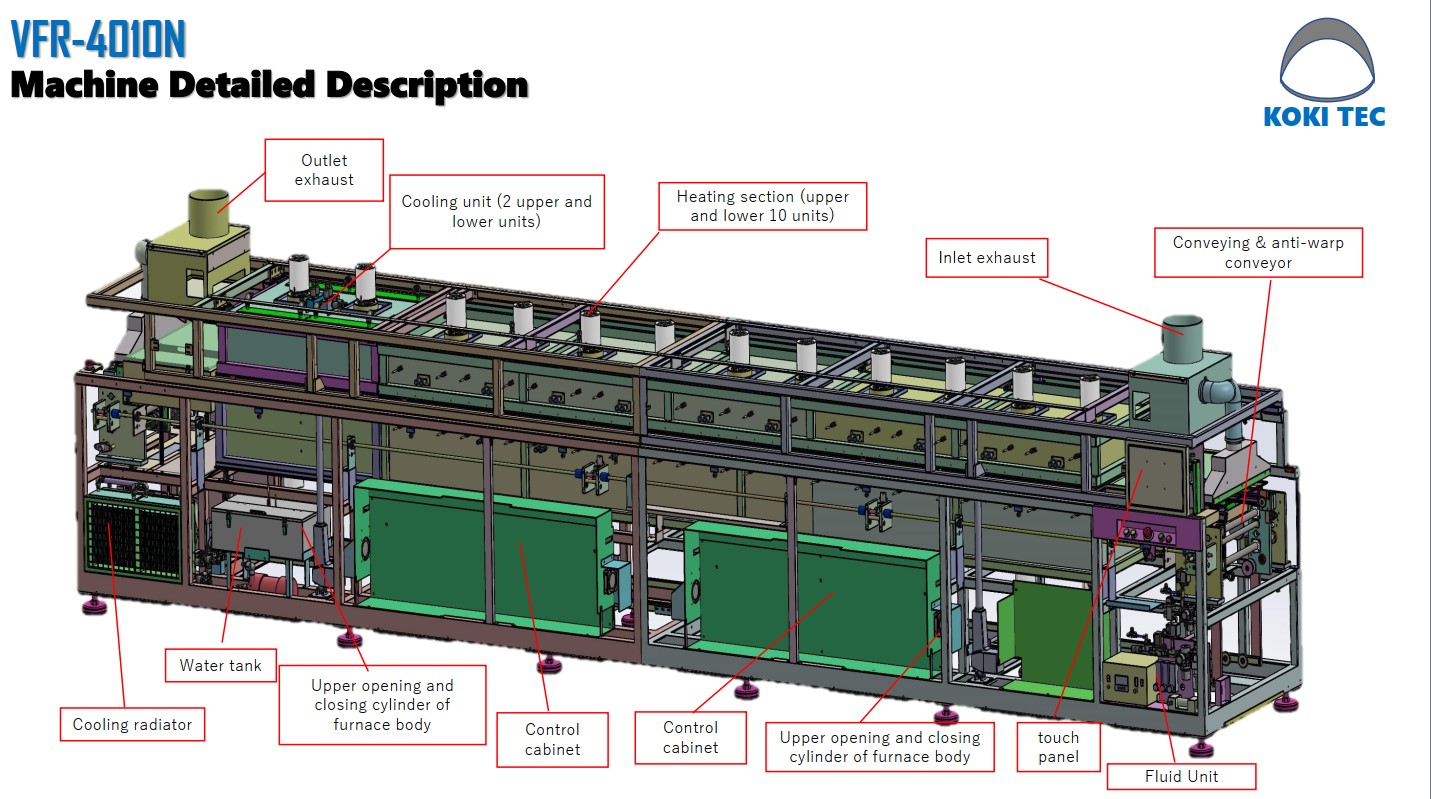

Hệ thống 10 zone gia nhiệt kết hợp với 2 zone làm nguội đảm bảo profile nhiệt độ tối ưu cho mọi loại sản phẩm.

Thông số kỹ thuật chi tiết

Thông số vận hành:

• Độ rộng băng tải: 900±20mm
• Tốc độ vận chuyển: 0.2-1.6m/min linh hoạt
• Phương pháp điều khiển: PLC & PC hiện đại

Thông số điện và khí nén:

• Nguồn điện: 3 pha AC 200V, công suất 52kVA
• Tiêu thụ điện trong sản xuất: khoảng 9.0kW
• Cung cấp khí nén: 0.4-0.5MPa, 100L/phút

Kích thước và trọng lượng:

• Trọng lượng máy: xấp xỉ 3000kg
• Kích thước ngoài: L6813 × W1095 × H1438 (mm)
• Kích thước PCB áp dụng: W50 × L100 ‒ W400 × L400 (mm)
• Giới hạn chiều cao: Trên 30mm / Dưới 20mm

Công nghệ tiên tiến và tính năng vượt trội

1. Bảo trì dễ dàng với bộ lọc đặc biệt

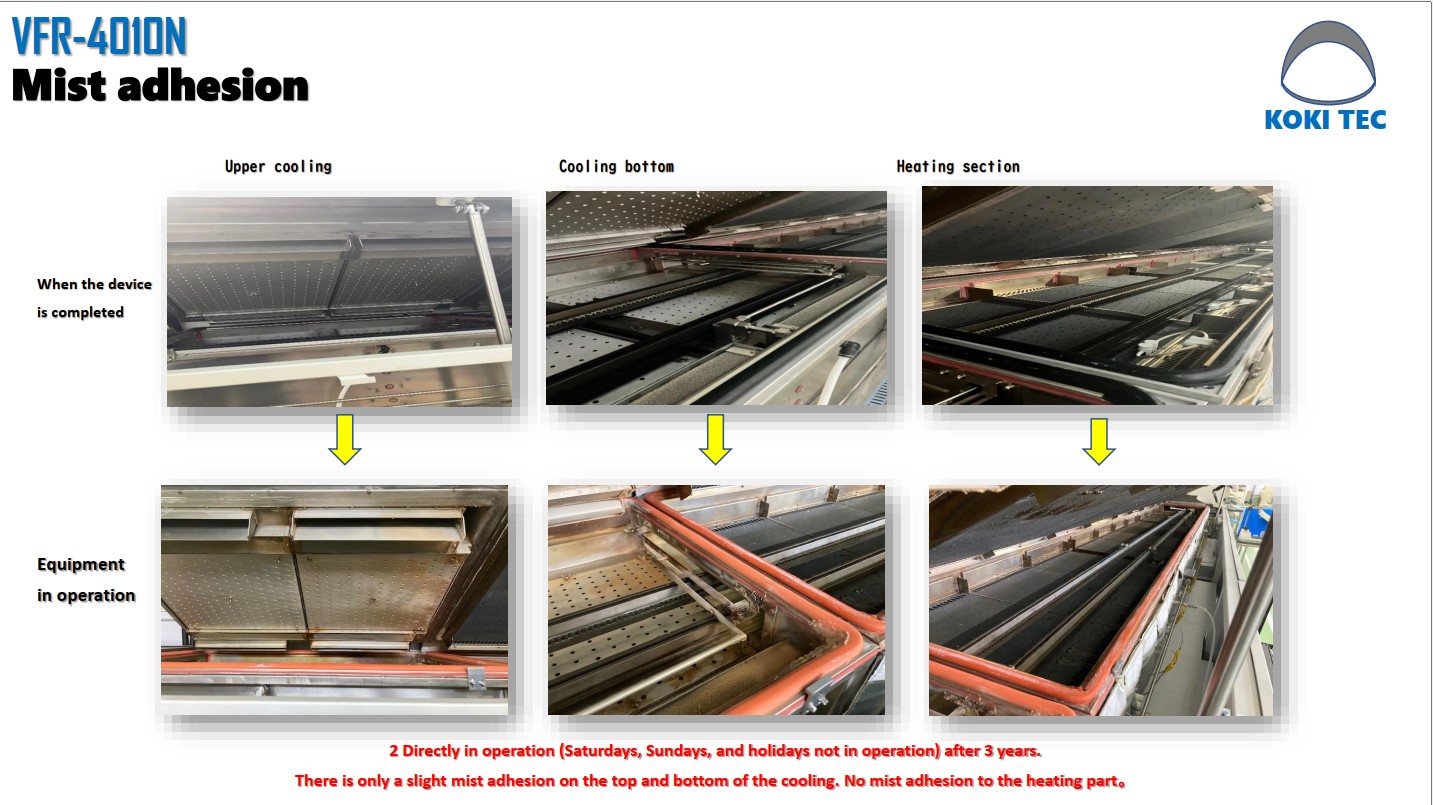

Hệ thống bộ lọc đặc biệt của VFR-4010N hiệu quả hấp thụ hơi ẩm, giảm thiểu tối đa việc bám dính trong lò sưởi (phần gia nhiệt).

Bộ lọc có thể được làm sạch bằng dung dịch làm sạch thương mại và tái sử dụng nhiều lần, giúp giảm chi phí vận hành đáng kể.

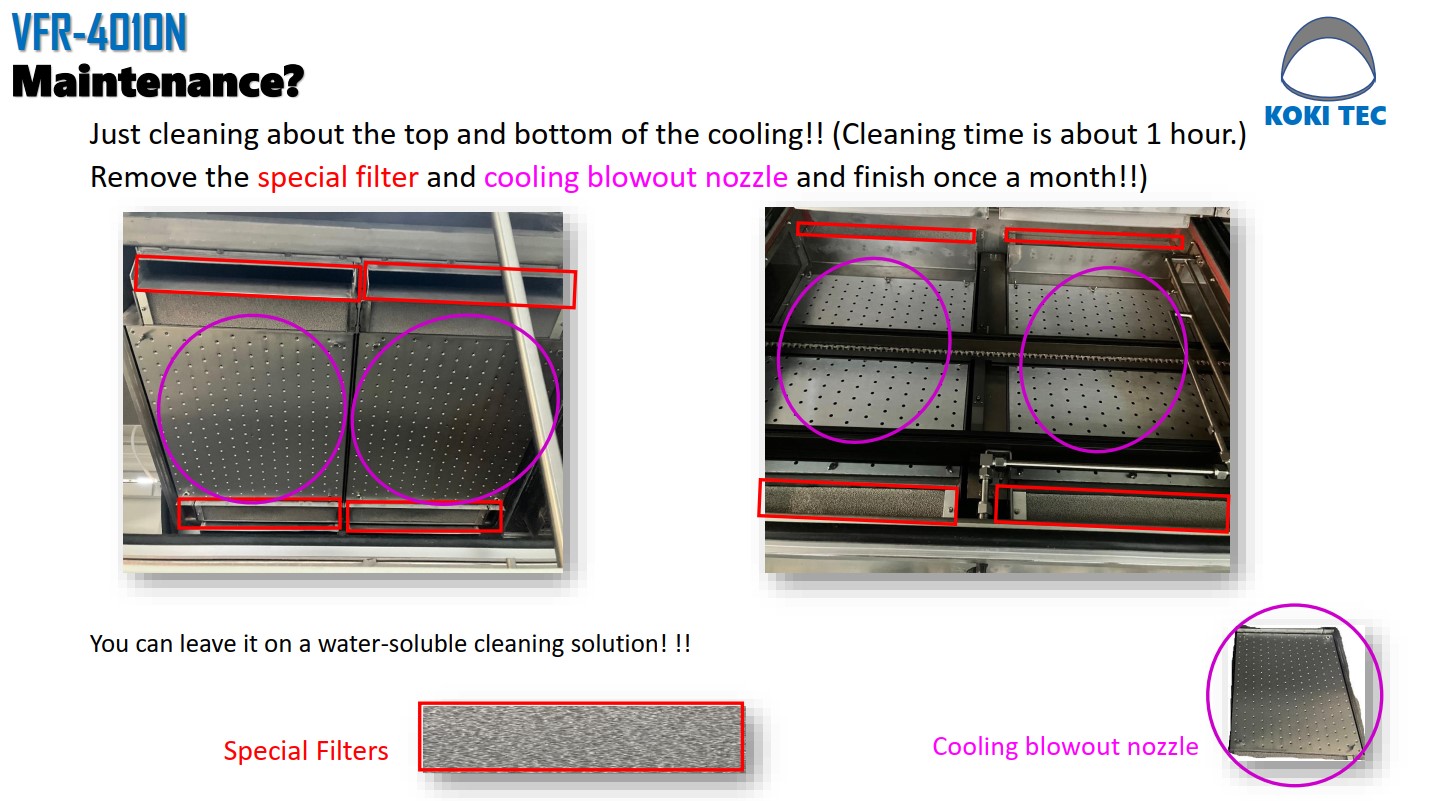

Thời gian bảo trì chỉ cần khoảng 1 giờ cho việc làm sạch phần trên và dưới của hệ thống làm mát, đồng thời tháo bỏ bộ lọc đặc biệt và vòi phun làm mát để hoàn thiện bảo trì .

2. Trang bị máy sưởi bảng đặc biệt

Hệ thống sưởi bảng đặc biệt giúp giảm thiểu tích tụ chất thải trong lò và kéo dài chu kỳ bảo trì với tần suất trong vòng 6 tháng/lần.

10 máy sưởi bảng đặc biệt được trang bị ở mỗi bên, tối ưu hóa phân phối nhiệt và giảm thiểu biến dạng bo mạch.

3. Lò tuần hoàn không khí nóng kết hợp hồng ngoại xa

Tùy thuộc vào bo mạch gắn và linh kiện, có thể sử dụng không khí nóng, không khí nóng nhẹ, hoặc không khí nóng nhẹ kết hợp hồng ngoại xa.

Sự linh hoạt này cho phép Koki Reflow xử lý được đa dạng loại sản phẩm với chất lượng ổn định.

Hiệu quả vận hành và kiểm soát chất lượng

Hệ thống N2 với Oximeter và van tỷ lệ tự động điều chỉnh nồng độ oxy trong môi trường hàn.

Khi nồng độ oxy đạt giá trị mục tiêu, van tỷ lệ đóng theo từng bước 10% và lưu lượng được giảm bởi đầu ra của máy đo nồng độ.

Nếu vượt quá giá trị mục tiêu, van tỷ lệ sẽ được đảo ngược và tăng lưu lượng.

Hệ thống băng tải sử dụng chuỗi vận chuyển #35 với đường viền 3mm, chuỗi chống cong vênh đặc biệt #35 với tiếp xúc bo mạch 1.5mm.

Khi không sử dụng, không có khoảng trống chết được lưu trữ dưới chuỗi vận chuyển tiêu chuẩn, cùng với hỗ trợ độ rộng tự động tùy chọn.

Tại sao chọn Medin Company cho giải pháp lò hàn Reflow?

Đại lý ủy quyền chính thức của Koki tại Việt Nam

Medin Company tự hào là đại lý ủy quyền chính thức của thương hiệu Koki tại thị trường Việt Nam.

Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị SMT-PCBA và giải pháp tự động hóa sản xuất, chúng tôi cam kết mang đến cho khách hàng những sản phẩm chính hãng, chất lượng cao nhất.

Giải pháp tối ưu và tiết kiệm chi phí

Đội ngũ kỹ sư giàu kinh nghiệm của Medin luôn sẵn sàng tư vấn giải pháp tối ưu chi phí cho từng doanh nghiệp.

Chúng tôi hiểu rằng mỗi nhà máy có những yêu cầu riêng biệt về công suất, chất lượng và ngân sách đầu tư.

Dịch vụ hỗ trợ toàn diện

• Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ thuật viên được đào tạo chuyên sâu, sẵn sàng hỗ trợ khách hàng mọi lúc
• Bảo hành chính hãng: Cam kết bảo hành theo tiêu chuẩn quốc tế của Koki
• Khảo sát thực tế miễn phí: Tư vấn giải pháp phù hợp với điều kiện thực tế của từng nhà máy
• Sản phẩm dùng thử: Cho phép khách hàng trải nghiệm sản phẩm trước khi đưa ra quyết định cuối cùng

Cam kết chất lượng và uy tín

Với hơn [X] năm hoạt động trong ngành, Medin đã xây dựng được mối quan hệ tin cậy với hàng trăm doanh nghiệp trong và ngoài nước.

Chúng tôi không chỉ cung cấp thiết bị mà còn đồng hành cùng khách hàng trong suốt quá trình vận hành và phát triển.

Lợi ích khi đầu tư vào VFR-4010N

Nâng cao chất lượng sản phẩm

Với công nghệ hồng ngoại xa kết hợp tuần hoàn không khí nóng, VFR-4010N đảm bảo profile nhiệt độ chính xác và đồng đều, giúp tạo ra các mối hàn chất lượng cao, giảm thiểu tỷ lệ lỗi trong sản xuất.

Tối ưu hóa chi phí vận hành

Hệ thống bộ lọc có thể tái sử dụng và chu kỳ bảo trì kéo dài giúp giảm đáng kể chi phí vận hành hàng tháng.

Tiêu thụ điện năng được tối ưu với công nghệ tiên tiến từ Nhật Bản.

Tăng năng suất sản xuất

Tốc độ băng tải linh hoạt từ 0.2-1.6m/phút cho phép điều chỉnh phù hợp với từng loại sản phẩm, tối đa hóa throughput mà vẫn đảm bảo chất lượng.

—–

—-

👉 Xem chi tiết sản phẩm VFR-4010N

Giới thiệu KOKI TECH CORP

– Kể từ khi thành lập vào ngày 06/11/1985, KOKI TECH CORP đã là thế lực tiên phong trong lĩnh vực công nghệ hàn.

– Chuyên sản xuất và bán các hệ thống hàn tiên tiến, KOKI TECH CORP cung cấp nhiều giải pháp toàn diện được thiết kế để đáp ứng nhu cầu đa dạng của nhóm khách hàng.

Từ hệ thống hàn dòng chảy đến hệ thống hàn nóng chảy lại, máy phun chất trợ hàn và các hệ thống hàn tự động khác, danh mục sản phẩm của chúng tôi luôn đi đầu trong đổi mới công nghệ.

———————-
