Giải pháp kiểm tra kem hàn chính xác với Máy SPI GS450 Gemvision

Giải pháp kiểm tra kem hàn chính xác với Máy SPI GS450 Gemvision công nghệ 3D

Trong bối cảnh ngành sản xuất điện tử và PCB ngày càng phát triển, chất lượng hàn đóng vai trò quyết định đến độ tin cậy của sản phẩm cuối cùng.

Theo thống kê, hơn 60% lỗi PCB xuất phát từ quá trình in keo hàn không đạt chuẩn – từ lượng keo không đồng đều, vị trí lệch đến hiện tượng tràn keo giữa các pad.

Các nhà máy sản xuất linh kiện điện tử hiện nay đối mặt với nhiều thách thức:

• Yêu cầu miniaturization: Linh kiện ngày càng nhỏ (01005, 0201), khoảng cách pad thu hẹp xuống 100μm
• Tiêu chuẩn chất lượng khắt khe: Sai số cho phép ngày càng thấp, đặc biệt trong lĩnh vực y tế, ô tô, hàng không
• Chi phí sửa lỗi cao: Phát hiện lỗi muộn có thể làm tăng chi phí sản xuất lên 10-100 lần
• Áp lực năng suất: Cần kiểm tra nhanh mà không làm gián đoạn dây chuyền SMT

Giải pháp? Máy kiểm tra keo hàn 3D (3D SPI) – công nghệ không thể thiếu trong dây chuyền SMT hiện đại.

Máy SPI Là Gì? Tại Sao Cần Thiết Trong Sản Xuất PCB?

Định Nghĩa Và Nguyên Lý Hoạt Động

SPI (Solder Paste Inspection) là thiết bị kiểm tra tự động chất lượng in keo hàn trên bề mặt PCB ngay sau công đoạn in kem (screen printing).

Máy SPI hoạt động dựa trên nguyên lý quét quang học 3D, thu thập dữ liệu về:

• Thể tích keo hàn (Volume)
• Diện tích phủ (Area)
• Độ cao (Height)
• Vị trí lệch (X-Y Offset)
• Hình dạng keo (Shape)

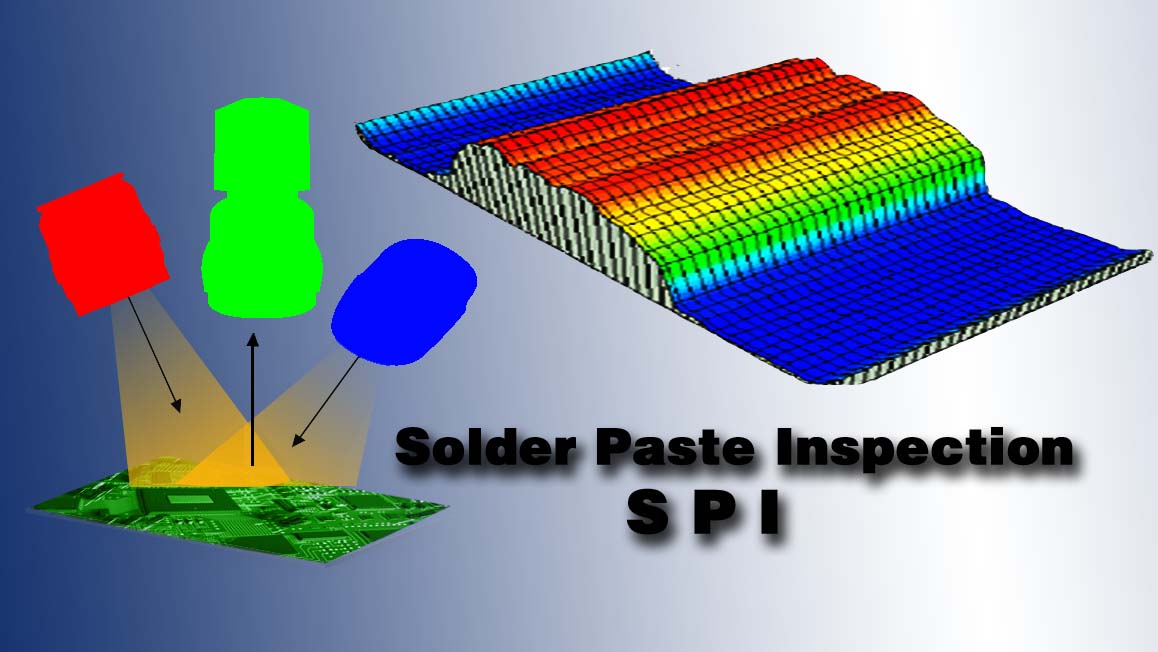

Công nghệ 3D SPI sử dụng ánh sáng trắng cấu trúc (structured white light) kết hợp thuật toán đo đạc 3D để tạo bản đồ địa hình chi tiết của từng điểm keo hàn.

Vị Trí Của SPI Trong Dây Chuyền SMT

Trong quy trình sản xuất SMT-PCBA, máy SPI được đặt ngay sau máy in keo:

Screen Printer → SPI → Pick & Place → Reflow Oven → AOI

Việc kiểm tra tại giai đoạn này mang lại lợi ích tối đa:

✓ Phát hiện lỗi sớm nhất: Trước khi gắn linh kiện, dễ dàng làm sạch và in lại
✓ Chi phí sửa chữa thấp: Chỉ tốn thời gian làm sạch PCB, không mất linh kiện
✓ Giảm waste: Tránh lãng phí linh kiện đắt tiền do lỗi in keo
✓ Tối ưu quy trình: Phản hồi ngay lập tức để điều chỉnh thông số máy in

Ưu Điểm Của Máy SPI So Với Kiểm Tra Thủ Công

Tiêu chí	Kiểm tra thủ công/2D	Máy SPI 3D
Độ chính xác	Phụ thuộc thợ, sai số cao	±10μm, repeatability <1μm
Tốc độ	1-2 phút/PCB	0.35-0.5s/FOV
Khả năng phát hiện	60-70%	>99%
Đo thể tích keo	Không	Có (quan trọng nhất)
Truy xuất dữ liệu	Khó	Đầy đủ, SPC tự động
Chi phí dài hạn	Cao (lỗi phát sinh)	Tiết kiệm 30-50%

Đặc biệt quan trọng: Chỉ máy SPI 3D mới đo được thể tích keo hàn – thông số quyết định nhất đến chất lượng hàn, không thể đo bằng mắt thường hay hệ thống 2D.

Máy SPI GS450 Gemvision – Giải Pháp Kiểm Tra Keo Hàn 3D Hàng Đầu

Tổng Quan Về Gemvision Và Dòng Máy GS Series

Gemvision là nhà sản xuất thiết bị kiểm tra quang học AI hàng đầu, chuyên cung cấp giải pháp cho ngành điện tử.

Dòng máy GS Series được thiết kế theo tiêu chuẩn công nghệ Singapore, tích hợp trí tuệ nhân tạo (AI) vào hệ thống kiểm tra thị giác.

Máy SPI GS450 là model compact trong dòng GS, phù hợp với:

• Nhà máy sản xuất PCB vừa và nhỏ
• Dây chuyền SMT với PCB kích thước ≤460x490mm
• Sản phẩm yêu cầu độ chính xác cao: thiết bị y tế, automotive, IoT

Công Nghệ Đo 3D PSLM-PMP Độc Quyền

GS450 sử dụng công nghệ PSLM-PMP (Programmable Spatial Light Modulation – Phase Measurement Profilometry):

Ưu điểm vượt trội:

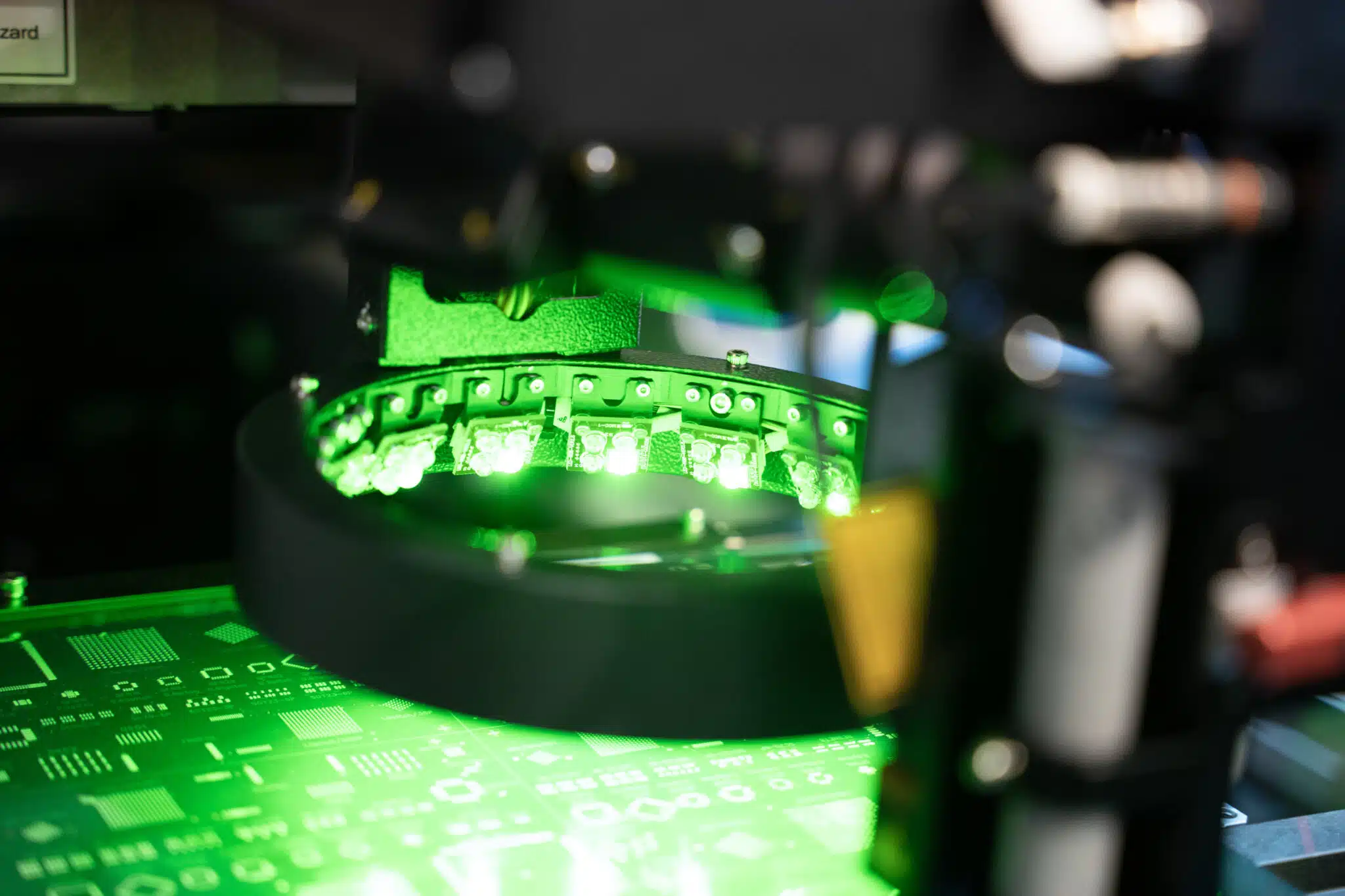

1. Ánh sáng trắng cấu trúc: Chiếu các pattern ánh sáng lên bề mặt PCB, camera 5MP ghi lại sự biến dạng để tính toán độ cao 3D
2. Độ phân giải cao: 13μm-16μm (tùy chọn xuống 4.5μm), đủ cho linh kiện siêu nhỏ 01005
3. Tốc độ nhanh: 0.35-0.5s/FOV nhờ thuật toán xử lý AI tối ưu
4. Chính xác tuyệt đối: Repeatability <1μm (4 Sigma), Gage R&R <10%

Thông Số Kỹ Thuật Chi Tiết Máy SPI GS450

Thông Số Đo Lường

• Nguyên lý đo: 3D White Light PSLM-PMP
• Các thông số đo: Volume, Area, Height, XY Offset, Shape
• Camera: 5MP (tùy chọn 12MP, 19MP, 21MP)
• Độ phân giải lens: 13μm/16μm (tùy chọn 4.5-20μm)
• Độ chính xác XY: ±10μm
• Độ lặp lại: ≤1μm (4 Sigma); Volume/Area <1% (4 Sigma)
• Gage R&R: <10% (đạt chuẩn MSA)

Khả Năng Kiểm Tra

Phát hiện các lỗi:

• Missing print (thiếu keo)
• Insufficient solder paste (keo không đủ)
• Excessive solder paste (keo dư thừa)
• Bridging (tràn keo giữa các pad)
• Offset (lệch vị trí)
• Mal-shapes (hình dạng bất thường)
• Surface contamination (bẩn bề mặt)

Hiệu Suất & Khả Năng Ứng Dụng

• Tốc độ kiểm tra: 0.35-0.5 giây/FOV
• Số đầu đo: 1 chuẩn (tùy chọn 2-3 đầu)
• Thời gian nhận mark-point: 0.3s/điểm
• Kích thước PCB tối đa: 460x490mm
• Khoảng cách pad tối thiểu: 100μm (pad cao 150μm)
• Linh kiện nhỏ nhất: 01005 (tùy chọn 03015/008004)
• Độ cong PCB cho phép: ±5mm

Tính Năng Phần Mềm & Kết Nối

Thống kê SPC tự động:

• Histogram, Xbar-R Chart, Xbar-S Chart
• CP & CPK analysis
• Gage Repeatability Data
• Báo cáo SPI hàng ngày/tuần/tháng

Hỗ trợ dữ liệu:

• Import Gerber (274x, 274d)
• Manual teaching mode
• CAD X/Y, Part No., Package Type input
• Hệ điều hành: Windows 10 IoT Enterprise (64-bit)

Cấu Hình Vật Lý

• Kích thước: W1000 x D1150 x H1530mm
• Trọng lượng: 965kg
• Băng tải: Front orbit (tùy chọn back orbit)
• Chiều chuyển PCB: Trái sang phải hoặc phải sang trái
• Điều chỉnh băng tải: Manual & Automatic

Tùy Chọn Mở Rộng

• Điều khiển nhiều máy bởi 1 người
• Network SPC (Software)
• 1D/2D Barcode scanner
• Offline programming software
• UPS liên tục

5 Lý Do Chọn Máy SPI GS450 Cho Dây Chuyền SMT

1. Độ Chính Xác Vượt Trội

Với độ lặp lại <1μm và Gage R&R <10%, GS450 đáp ứng chuẩn MSA (Measurement System Analysis) nghiêm ngặt. Điều này đảm bảo:

• Phát hiện 99%+ lỗi in keo
• Không bỏ sót lỗi quan trọng
• Giảm False Call (báo lỗi sai) xuống mức tối thiểu

2. Tốc Độ Phù Hợp Với Sản Xuất Hàng Loạt

0.35-0.5s/FOV nghĩa là kiểm tra toàn bộ PCB 300x200mm chỉ trong 10-15 giây, đủ nhanh để không làm nghẽn dây chuyền SMT tốc độ cao.

3. Phân Tích SPC Thông Minh

Hệ thống SPC tự động giúp:

• Theo dõi xu hướng chất lượng theo thời gian
• Phát hiện sớm dấu hiệu bất thường
• Điều chỉnh proactive thông số máy in
• Đáp ứng yêu cầu ISO 9001, IATF 16949

4. Linh Hoạt Với Nhiều Loại PCB

Từ PCB đơn giản đến phức tạp:

• Linh kiện siêu nhỏ 01005 (0.4×0.2mm)
• Fine pitch 100μm
• Mixed technology (SMT + THT)
• Flexible PCB với độ cong ±5mm

5. Tích Hợp AI – Tương Lai Của Kiểm Tra

Công nghệ AI Optical Visual Inspection của Gemvision:

• Tự học (Machine Learning): Nhận diện pattern lỗi mới
• Giảm False Call: AI phân biệt lỗi thực và biến thể chấp nhận được
• Tối ưu tham số: Tự động điều chỉnh ngưỡng kiểm tra theo dữ liệu thực tế

Vì Sao Chọn Medin Company – Đại Lý Ủy Quyền Gemvision Tại Việt Nam

Uy Tín Và Chuyên Môn

Medin Company là đối tác chiến lược và đại lý ủy quyền độc quyền của Gemvision tại Việt Nam, chuyên cung cấp thiết bị SMT-PCBA và giải pháp tự động hóa sản xuất.

Cam kết của chúng tôi:

✓ 100% hàng chính hãng: Nhập khẩu trực tiếp từ nhà sản xuất
✓ Bảo hành chính hãng: 12-24 tháng, linh kiện thay thế sẵn có
✓ Hỗ trợ 24/7: Hotline kỹ thuật, remote support, on-site nếu cần

Dịch Vụ Toàn Diện – Từ Tư Vấn Đến Vận Hành

Khảo Sát & Tư Vấn Miễn Phí

Đội ngũ kỹ sư Medin sẽ:

1. Khảo sát hiện trường: Đánh giá layout dây chuyền, nhu cầu kiểm tra
2. Phân tích sản phẩm: Loại PCB, linh kiện, yêu cầu chất lượng
3. Đề xuất giải pháp: Lựa chọn model phù hợp (GS450/GS630/GS630TT)
4. Tính toán ROI: Chi phí đầu tư vs. tiết kiệm từ giảm lỗi

Demo & Dùng Thử Thực Tế

• Mang máy về test: Kiểm tra với PCB thực tế của khách hàng
• Đào tạo vận hành: Training operator, engineer về sử dụng và bảo trì
• Tối ưu chương trình: Setup inspection program cho từng loại sản phẩm

Lắp Đặt & Chuyển Giao

• Vận chuyển an toàn: Đóng gói chuẩn, bảo hiểm hàng hóa
• Lắp đặt chuyên nghiệp: Kỹ sư Gemvision + Medin
• Hiệu chuẩn (Calibration): Đảm bảo độ chính xác ngay từ đầu
• Chạy thử: Kiểm tra hoạt động ổn định trước bàn giao

Hỗ Trợ Sau Bán Hàng

Trong thời gian bảo hành:

• Sửa chữa miễn phí lỗi kỹ thuật
• Thay thế linh kiện chính hãng
• Bảo trì định kỳ

Sau bảo hành:

• Gói bảo trì hàng năm với chi phí ưu đãi
• Cung cấp phụ tùng, linh kiện nhanh chóng
• Nâng cấp phần mềm, tính năng mới

Giải Pháp Tối Ưu Chi Phí

Nhiều khách hàng quan ngại về giá đầu tư máy SPI. Tuy nhiên, khi tính toán tổng thể:

Chi phí lỗi không có SPI (1 năm):

• Lỗi PCB phát hiện muộn: $50,000 – $200,000
• Thời gian sửa chữa, làm lại: 500-1000 giờ
• Mất khách hàng do chất lượng kém: Vô giá

Lợi ích có SPI (1 năm):

• Giảm 70-90% lỗi đến công đoạn reflow
• Tiết kiệm linh kiện, PCB: $30,000 – $150,000
• Tăng năng suất 15-25%
• ROI thường đạt sau 6-12 tháng

Medin cam kết:

• Tư vấn giải pháp tối ưu nhất cho ngân sách
• Hỗ trợ tài chính, trả góp linh hoạt
• Không phát sinh chi phí ẩn

So Sánh Máy SPI GS450 Với Các Dòng Máy Khác

GS450 vs. GS630 vs. GS630TT

Model	GS450	GS630	GS630TT
PCB max	460x490mm	630x550mm	850x550mm
Ứng dụng	Compact, nhà máy vừa	Standard, đa dụng	Large PCB, server
Trọng lượng	965kg	1160kg	1180kg
Giá	$	$$	$$$

Khuyến nghị:

• GS450: Phù hợp 80% nhà máy điện tử VN, PCB <460mm
• GS630: Cho PCB automotive, điện tử công nghiệp lớn hơn
• GS630TT: Server board, PCB truyền thông đặc biệt

SPI vs. AOI – Khác Biệt Và Phối Hợp

Nhiều người nhầm lẫn giữa máy SPI và AOI. Sự thật:

Máy SPI (Solder Paste Inspection):

• Kiểm tra sau in keo, trước gắn linh kiện
• Đo 3D: volume, height, area keo hàn
• Phát hiện lỗi in: thiếu keo, dư keo, lệch vị trí

Máy AOI (Automated Optical Inspection):

• Kiểm tra sau reflow, sau khi đã hàn
• Đo 2D/3D: vị trí linh kiện, chất lượng mối hàn
• Phát hiện lỗi: linh kiện sai, tombstone, cold joint

Kết luận: SPI và AOI bổ trợ cho nhau, không thay thế. Dây chuyền SMT hiện đại cần cả hai:

Screen Printer → SPI → Pick & Place → Reflow → AOI → Test

Hướng Dẫn Lựa Chọn Máy SPI Phù Hợp

5 Câu Hỏi Trước Khi Đầu Tư

1. Kích thước PCB của bạn?

• <460mm → GS450
• 460-630mm → GS630

• 630mm → GS630TT

2. Linh kiện nhỏ nhất?

• 0402 trở lên → Lens 16μm
• 0201, 01005 → Lens 13μm hoặc nhỏ hơn

3. Tốc độ dây chuyền?

• <30 PCB/h → 1 đầu đo
• 30-60 PCB/h → 2 đầu đo

• 60 PCB/h → 3 đầu đo

4. Yêu cầu truy xuất?

• ISO 9001 → SPC cơ bản
• IATF 16949, ISO 13485 → SPC advanced + barcode

5. Ngân sách?

• Liên hệ Medin để được tư vấn gói giải pháp phù hợp

Đầu Tư Máy SPI – Quyết Định Thông Minh Cho Tương Lai

Trong bối cảnh cạnh tranh gay gắt của ngành sản xuất điện tử, chất lượng là yếu tố sống còn.

Máy SPI GS450 Gemvision không chỉ là thiết bị kiểm tra, mà là:

✓ Giải pháp kiểm soát chất lượng toàn diện
✓ Công cụ tối ưu hóa quy trình sản xuất
✓ Lợi thế cạnh tranh bền vững

Với công nghệ AI Optical 3D, độ chính xác ±10μm, và tốc độ 0.35s/FOV, GS450 giúp bạn:

• Phát hiện lỗi sớm nhất, tiết kiệm chi phí tối đa
• Nâng cao năng suất và hiệu quả sản xuất
• Đáp ứng các tiêu chuẩn chất lượng quốc tế
• Xây dựng uy tín thương hiệu trên thị trường
