Giải pháp kiểm tra hàn 3D chính xác với Máy SPI GT460 của Gemvision

Máy SPI GT460 Gemvision – Giải Pháp Kiểm Tra Hàn 3D Chính Xác

Trong ngành sản xuất điện tử hiện đại, quy trình hàn PCB đóng vai trò then chốt quyết định chất lượng sản phẩm cuối cùng.

Với sự phát triển của công nghệ SMT (Surface Mount Technology), các linh kiện ngày càng nhỏ gọn hơn – từ 0402 xuống 0201 và thậm chí 01005 – đặt ra yêu cầu khắt khe về độ chính xác trong từng điểm hàn.

Tuy nhiên, nhiều nhà máy sản xuất bo mạch đang đối mặt với những thách thức lớn: lỗi hàn thiếu, hàn cầu nối, độ lệch vị trí kem hàn, hay ô nhiễm bề mặt.

Những khuyết tật này không chỉ làm tăng tỷ lệ lỗi mà còn gây lãng phí nguyên vật liệu, tăng chi phí sản xuất và ảnh hưởng đến uy tín thương hiệu.

Hiểu rõ những khó khăn này, Gemvision – thương hiệu hàng đầu từ Singapore – đã phát triển máy SPI GT460, giải pháp kiểm tra hàn tự động 3D với độ chính xác vượt trội, giúp các doanh nghiệp Việt Nam nâng cao chất lượng sản xuất và tối ưu hiệu suất vận hành.

Máy SPI Là Gì? Tầm Quan Trọng Trong Sản Xuất SMT

Định Nghĩa Và Nguyên Lý Hoạt Động

SPI (Solder Paste Inspection) là thiết bị kiểm tra tự động chất lượng kem hàn trên bề mặt PCB trước khi gắn linh kiện.

Máy SPI sử dụng công nghệ quét 3D để đo lường các thông số quan trọng như thể tích kem hàn, chiều cao, diện tích phủ, độ lệch vị trí và hình dạng của từng điểm hàn.

Nguyên lý hoạt động dựa trên công nghệ chiếu sáng cấu trúc và xử lý ảnh 3D:

• Hệ thống chiếu ánh sáng trắng theo các mẫu lập trình lên bề mặt PCB,
• Camera độ phân giải cao thu thập dữ liệu.
• Phần mềm AI phân tích để phát hiện lỗi ngay lập tức.

Ưu Điểm Vượt Trội So Với Kiểm Tra Thủ Công

So với phương pháp kiểm tra bằng mắt thường hoặc AOI 2D truyền thống, máy SPI mang lại những lợi thế đột phá:

• Độ chính xác tuyệt đối: Phát hiện lỗi ở cấp micro-mét, không bị ảnh hưởng bởi yếu tố con người
• Tốc độ kiểm tra nhanh: Chỉ 0.5 giây/FOV, phù hợp với dây chuyền sản xuất hàng loạt
• Kiểm tra toàn diện: Đo lường 3D cho phép đánh giá thể tích kem hàn – yếu tố quan trọng nhất quyết định chất lượng mối hàn
• Phát hiện sớm: Bắt lỗi ngay sau khâu in kem, tiết kiệm chi phí so với việc sửa chữa sau khi gắn linh kiện
• Dữ liệu thống kê: Cung cấp báo cáo CP/CPK, SPC giúp cải tiến quy trình liên tục

Ứng Dụng Trong Ngành Điện Tử

Thiết bị SPI được ứng dụng rộng rãi trong các lĩnh vực:

• Sản xuất bo mạch điện tử tiêu dùng (smartphone, tablet, laptop)
• Thiết bị y tế với yêu cầu độ tin cậy cao
• Công nghiệp ô tô (automotive electronics)
• Hàng không vũ trụ và quốc phòng
• Thiết bị IoT và điện tử công nghiệp

Máy SPI GT460 Gemvision – Công Nghệ Singapore

Tổng Quan Về GT460

Máy SPI GT460 thuộc dòng GSO Series của Gemvision, được thiết kế dành cho các dây chuyền sản xuất vừa và nhỏ với yêu cầu kiểm tra offline nhưng vẫn đảm bảo độ chính xác cao.

Đây là giải pháp AI-powered optical inspection tích hợp công nghệ 3D tiên tiến nhất hiện nay.

Với nền tảng công nghệ PSLM PMP (Programmable Spatial Light Modulation – Phase Measurement Profilometry), GT460 sử dụng ánh sáng trắng 3D để tạo ra bản đồ địa hình chi tiết của từng điểm hàn, cho phép phát hiện mọi khuyết tật từ nhỏ nhất.

Thông Số Kỹ Thuật Chi Tiết

Hệ thống đo lường và quang học:

• Công nghệ: 3D White Light PSLM PMP
• Camera: 5 Megapixel
• Độ phân giải ống kính: 16μm (tùy chọn 13μm)
• FOV (Field of View): 40 x 32mm
• Linh kiện nhỏ nhất: 0201 (tùy chọn 01005)

Độ chính xác vượt trội:

• Độ chính xác chiều cao: 0.37μm
• Độ chính xác XY: 15μm
• Độ lặp lại: Chiều cao <1μm (4 Sigma), Thể tích/Diện tích <1% (4 Sigma)
• Gage R&R: <10%

Khả năng đo lường:

• Các thông số: Thể tích, Diện tích, Chiều cao, Độ lệch XY, Hình dạng
• Chiều cao đo tối đa: ±350μm
• Độ cong PCB tối đa: ±2mm
• Khoảng cách pad tối nhỏ: 150μm
• Kích thước đo nhỏ nhất: Hình chữ nhật 150μm, Hình tròn 200μm

Hiệu suất và năng suất:

• Tốc độ kiểm tra: 0.5 giây/FOV
• Thời gian nhận diện Mark-point: 0.5 giây/điểm
• Kích thước PCB tối đa: 460 x 350mm

Phát hiện lỗi thông minh:

GT460 tự động nhận diện các loại lỗi phổ biến:

• Thiếu kem hàn (Missing print)
• Kem hàn không đủ (Insufficient solder)
• Kem hàn dư thừa (Excessive solder)
• Hàn cầu nối (Bridging)
• Độ lệch vị trí (Offset)
• Biến dạng hình dạng (Mal-shapes)
• Ô nhiễm bề mặt (Surface contamination)

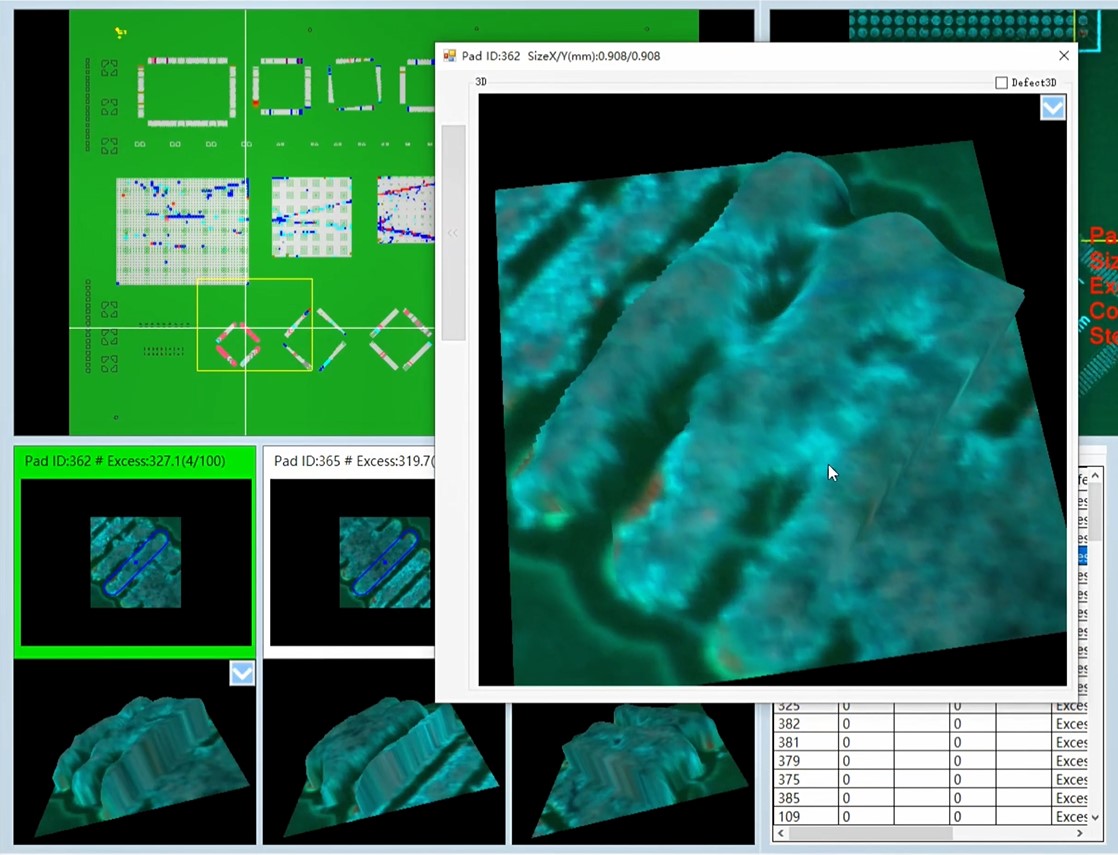

Tính Năng Thống Kê Và Phân Tích Nâng Cao

Máy SPI GT460 không chỉ kiểm tra mà còn cung cấp hệ thống phân tích dữ liệu toàn diện:

• Biểu đồ Histogram: Phân bố chất lượng điểm hàn
• Xbar-R Chart & Xbar-S Chart: Giám sát xu hướng quy trình
• CP & CPK: Chỉ số năng lực quy trình
• Gage Repeatability Data: Đánh giá độ tin cậy thiết bị
• Báo cáo SPI: Theo ngày/tuần/tháng

Hệ thống hỗ trợ import dữ liệu Gerber (274x, 274d), CAD X/Y, cho phép lập trình nhanh và chính xác.

Ưu Điểm Công Nghệ Singapore

Gemvision là thương hiệu uy tín từ Singapore với hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị kiểm tra quang học. Máy SPI GT460 kế thừa những giá trị cốt lõi:

• Thiết kế tối ưu: Kích thước nhỏ gọn (810 x 930 x 530mm, 125kg), dễ dàng tích hợp vào dây chuyền hiện có
• Hệ điều hành ổn định: Windows 10 IoT Enterprise 64-bit đảm bảo vận hành liên tục
• Khả năng mở rộng: Tùy chọn máy quét barcode 1D/2D, UPS liên tục, workstation riêng
• Công nghệ AI: Thuật toán học máy giúp giảm false call, tăng độ chính xác phát hiện lỗi

>>> Xem thêm sản phẩm GT460

Tại Sao Chọn Medin Company – Đối Tác Tin Cậy Cho Giải Pháp SPI

Đại Lý Ủy Quyền Chính Thức Tại Việt Nam

Medin Company tự hào là đại lý ủy quyền độc quyền của Gemvision tại thị trường Việt Nam. Điều này đảm bảo:

• Sản phẩm chính hãng 100%, tem bảo hành quốc tế
• Giá cả cạnh tranh nhất, không qua trung gian
• Quyền lợi bảo hành toàn diện từ nhà sản xuất
• Cập nhật công nghệ và firmware mới nhất

Giải Pháp Toàn Diện Cho Dây Chuyền SMT-PCBA

Không chỉ cung cấp thiết bị đơn lẻ, Medin mang đến giải pháp tự động hóa trọn gói:

• Tư vấn thiết kế: Khảo sát thực tế, lập kế hoạch layout dây chuyền tối ưu
• Tích hợp hệ thống: Kết nối máy SPI với máy in kem, máy gắp linh kiện, reflow oven
• Đào tạo vận hành: Chương trình đào tạo chuyên sâu cho kỹ sư và operator
• Tối ưu quy trình: Tư vấn cài đặt thông số, xây dựng tiêu chuẩn kiểm tra

Hỗ Trợ Kỹ Thuật 24/7 Và Bảo Hành Chính Hãng

Cam kết của Medin với khách hàng:

• Hotline kỹ thuật: Hỗ trợ 24/7, phản hồi trong 2 giờ
• Bảo hành: 12 tháng chính hãng, có thể mở rộng
• Bảo trì định kỳ: Lịch trình kiểm tra, hiệu chuẩn thiết bị
• Phụ tùng thay thế: Kho phụ tùng sẵn có tại Việt Nam, giao hàng nhanh

Chính Sách Dùng Thử Và Khảo Sát Miễn Phí

Hiểu rằng đầu tư thiết bị SPI là quyết định quan trọng, Medin cung cấp:

• Khảo sát hiện trạng: Kỹ sư đến tận nơi, đánh giá dây chuyền hiện tại
• Demo thực tế: Sử dụng máy GT460 kiểm tra PCB mẫu của khách hàng
• Báo cáo phân tích: Đánh giá lỗi hiện tại, tính toán ROI khi đầu tư SPI
• Tư vấn tối ưu chi phí: So sánh các phương án, chọn giải pháp phù hợp nhất

Đội Ngũ Kỹ Sư Giàu Kinh Nghiệm

Medin sở hữu đội ngũ kỹ sư có:

• Chứng chỉ đào tạo chính hãng từ Gemvision
• Hơn 10 năm kinh nghiệm trong lĩnh vực SMT
• Hiểu biết sâu về quy trình sản xuất điện tử Việt Nam
• Khả năng troubleshooting nhanh chóng, giảm thiểu downtime

Lợi Ích Thực Tế Khi Đầu Tư Máy SPI GT460

Nâng Cao Chất Lượng Sản Phẩm

• Giảm tỷ lệ lỗi từ 5-10% xuống <1%
• Phát hiện lỗi trước khi gắp linh kiện, tiết kiệm nguyên vật liệu
• Đảm bảo độ đồng nhất giữa các lô sản xuất

Tối Ưu Chi Phí Sản Xuất

• Giảm phế phẩm và chi phí rework
• Tăng năng suất nhờ kiểm tra tự động nhanh
• ROI thường đạt được trong 12-18 tháng

Đáp Ứng Tiêu Chuẩn Quốc Tế

• Dữ liệu SPC đáp ứng ISO 9001, IATF 16949
• Traceability hoàn chỉnh cho mỗi PCB
• Tăng uy tín với khách hàng quốc tế

—-

—-

KẾT LUẬN

Máy SPI GT460 của Gemvision là giải pháp kiểm tra hàn 3D hàng đầu cho các nhà máy sản xuất điện tử tại Việt Nam.

Với độ chính xác 0.37μm, tốc độ kiểm tra 0.5 giây/FOV và hệ thống phân tích thống kê toàn diện, GT460 giúp doanh nghiệp nâng cao chất lượng sản phẩm, giảm chi phí sản xuất và đáp ứng các tiêu chuẩn quốc tế khắt khe.
