Máy Hàn Điểm Selective EQSS-330SHD(+MD) Koki – Giải Pháp Hàn PCB Chính Xác Cho Nhà Máy SMT

Trong sản xuất điện tử hiện đại, chất lượng mối hàn trên bo mạch PCB là yếu tố then chốt quyết định độ tin cậy và tuổi thọ của sản phẩm.

Tại các dây chuyền SMT (Surface Mount Technology) và PCBA (Printed Circuit Board Assembly), quá trình hàn linh kiện xuyên lỗ (THT – Through-Hole Technology) luôn đặt ra những thách thức kỹ thuật nghiêm ngặt, đòi hỏi thiết bị có độ chính xác cao, ổn định và tiết kiệm vật liệu.

Thực tế cho thấy nhiều nhà máy sản xuất PCB đang đối mặt với hàng loạt vấn đề nan giải: tỷ lệ lỗi hàn cao, tiêu hao thiếc lớn, nhân công vận hành nhiều, khó kiểm soát chất lượng đồng đều trên từng board.

Đặc biệt khi sản phẩm điện tử ngày càng thu nhỏ, mật độ linh kiện tăng cao, phương pháp hàn sóng truyền thống (wave soldering) không còn đáp ứng được yêu cầu – nguy cơ hàn chập cầu nối, bỏ điểm hàn, hoặc nhiệt lan rộng gây hỏng linh kiện lân cận là rủi ro thường trực.

Đó là lý do công nghệ hàn Selective (hàn điểm chọn lọc) ra đời và ngày càng trở thành tiêu chuẩn trong ngành.

Máy Hàn Điểm (Hàn Selective) Là Gì?

Định Nghĩa

Máy hàn điểm selective (Selective Soldering) là thiết bị hàn tự động cho phép hàn chính xác từng điểm hoặc từng khu vực được lập trình sẵn trên bảng mạch PCB – thay vì hàn toàn bộ bề mặt như phương pháp wave soldering.

Tên gọi “selective” (chọn lọc) phản ánh đúng bản chất: hệ thống chỉ đưa thiếc lỏng tiếp xúc đúng vào vị trí cần hàn, không ảnh hưởng đến các linh kiện hoặc vùng mạch xung quanh.

Nguyên Lý Hoạt Động

Chu trình hoạt động của một máy hàn điểm selective tiêu chuẩn gồm ba bước liên tục trong dây chuyền in-line:

1. Fluxer (phun flux): Đầu phun flux (hai dạng phổ biến là two-fluid spray hoặc Aero-Jet spray) phun chất trợ dung chính xác lên các chân linh kiện cần hàn, loại bỏ ôxit và tạo điều kiện cho thiếc bám dính tốt.

2. Preheater (gia nhiệt trước): Bo mạch được nung nóng sơ bộ đến nhiệt độ nhất định để giảm sốc nhiệt, kích hoạt flux và chuẩn bị bề mặt hàn – đảm bảo mối hàn có độ bền cơ học và điện tốt.

3. DIP (hàn nhúng): Đầu vòi thiếc (solder pot / nozzle) di chuyển theo tọa độ X-Y được lập trình sẵn, tiếp xúc chính xác với từng điểm hàn. Thiếc lỏng được bơm lên với lực và chiều cao sóng được kiểm soát nghiêm ngặt.

Nhờ cơ chế này, máy hàn điểm selective cho phép xử lý các board PCB hỗn hợp SMT + THT mà không gây ảnh hưởng đến các linh kiện SMD đã được gắn trước đó.

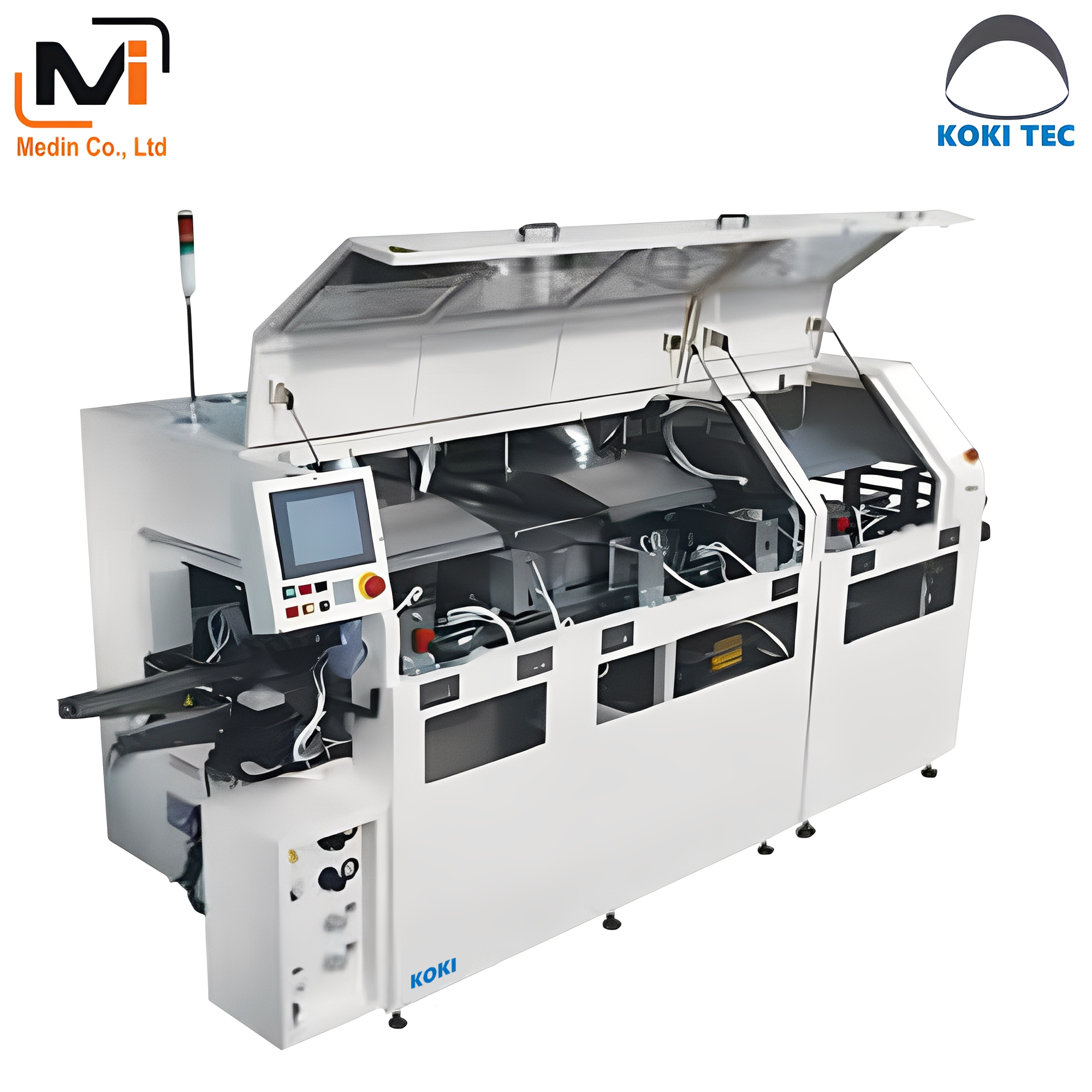

Giới Thiệu Máy Hàn Điểm EQSS-330SHD(+MD) – Dòng Hàn Selective Buildup Structure Của Koki

Koki – Thương Hiệu Hàn Điện Tử Hàng Đầu Nhật Bản

Koki Company Limited là tập đoàn chuyên sản xuất thiết bị hàn và vật liệu hàn điện tử uy tín của Nhật Bản, với lịch sử phát triển công nghệ hàn tiên tiến bậc nhất thế giới. Dòng máy hàn điểm Selective Series của Koki – bao gồm SELBO II/III, EQS và EQSS – đang được ứng dụng rộng rãi tại các nhà máy sản xuất điện tử hàng đầu châu Á.

EQSS-330SHD(+MD) – Cấu Trúc Buildup, Linh Hoạt Và Tiết Kiệm Không Gian

EQSS-330SHD(+MD) là model hàn selective thuộc cấu trúc Buildup Structure – thiết kế đặc biệt cho phép tích hợp nhiều module DIP trong một khung máy duy nhất, tối ưu không gian sàn nhà xưởng so với dòng Module Connection Type (SELBO II/III). Đây là lựa chọn lý tưởng cho các nhà máy cần năng lực sản xuất cao mà diện tích lắp đặt hạn chế.

Tổ hợp cơ bản của EQSS theo sơ đồ: Fluxer + Preheater + DIP + DIP – với khả năng trang bị hai đầu DIP song song, giúp tăng throughput đáng kể so với các dòng một DIP đơn lẻ.

Thông Số Kỹ Thuật Chi Tiết EQSS-330SHD(+MD)

Cải Thiện Chất Lượng Hàn, Giảm Tỷ Lệ Lỗi

Máy hàn điểm EQSS-330SHD được thiết kế tối ưu hóa quá trình kiểm soát chất lượng mối hàn theo từng điểm. Nhờ hệ thống định vị chính xác và kiểm soát nhiệt độ nghiêm ngặt, tỷ lệ lỗi hàn (solder defect) giảm đáng kể so với phương pháp wave soldering truyền thống – đồng nghĩa với việc giảm chi phí rework và kiểm tra chất lượng đầu ra.

Tiết Kiệm Thiếc Vượt Trội – Giảm Hơn 1/15 So Với Model Trước

Một trong những ưu điểm cốt lõi của dòng EQSS là khả năng tiết kiệm thiếc hơn 1/15 lần so với các model tiền nhiệm. Với chi phí thiếc ngày càng tăng trong chuỗi cung ứng toàn cầu, đây là yếu tố tác động trực tiếp đến chi phí vận hành dài hạn của nhà máy. Lượng flux và jig sử dụng cũng được tối giản, góp phần hướng đến mục tiêu SDGs (Sustainable Development Goals) trong sản xuất xanh.

Tiết Kiệm Năng Lượng – Giảm Hơn 25% Điện Năng Tiêu Thụ

So với các hệ thống hàn sóng (flow soldering), EQSS-330SHD tiêu thụ điện năng thấp hơn trên 25%. Với nguồn cấp Three-phase 200V / 22 kVA, mức tiêu thụ này được tối ưu hóa phù hợp với xu hướng sản xuất tiết kiệm năng lượng và đóng góp vào mục tiêu trung hòa carbon của doanh nghiệp.

Hệ Thống Phun Flux Linh Hoạt

EQSS-330SHD hỗ trợ hai loại đầu phun flux tùy chọn theo yêu cầu ứng dụng:

• Two-fluid spray nozzle: phù hợp hàn diện rộng, độ phủ đồng đều
• Aero-Jet nozzle: phun cực kỳ chính xác theo điểm, phù hợp cho PCB mật độ cao, tránh flux bắn lan sang vùng không cần hàn

Tùy Chọn Mở Rộng Hữu Ích

Ngoài cấu hình tiêu chuẩn, EQSS-330SHD(+MD) còn hỗ trợ các option nâng cao:

• Automatic solder feeder: tự động cấp thiếc dạng dây (đường kính φ2.0mm), giảm can thiệp thủ công
• Flux flowmeter: giám sát và kiểm soát lưu lượng flux theo thời gian thực
• Wave height detection: phát hiện và hiệu chỉnh chiều cao sóng thiếc tự động, đảm bảo ổn định chất lượng hàn qua nhiều ca sản xuất
• PCB warpage correction (New): tự động bù cong vênh bo mạch – tính năng đặc biệt quan trọng với các PCB mỏng hoặc kích thước lớn

Ứng Dụng Thực Tế Trong Nhà Máy SMT-PCBA

EQSS-330SHD(+MD) phù hợp với nhiều ngành sản xuất điện tử đòi hỏi độ chính xác cao:

• Sản xuất bo mạch điều khiển công nghiệp (PLC, biến tần, servo driver)
• Thiết bị y tế điện tử yêu cầu độ tin cậy tuyệt đối
• Automotive electronics – bo mạch xe điện, ECU, ADAS
• Thiết bị viễn thông, router, switch
• Sản phẩm tiêu dùng cao cấp có mật độ linh kiện THT+SMT hỗn hợp

Tại Sao Nên Chọn Medin – Đại Lý Uỷ Quyền Koki Tại Việt Nam?

Lựa chọn một đối tác cung cấp thiết bị SMT uy tín không chỉ dừng lại ở sản phẩm tốt – mà còn ở chất lượng dịch vụ hậu mãi và năng lực kỹ thuật sau bán hàng. Medin Company là đại lý uỷ quyền chính thức của Koki tại Việt Nam, mang đến trải nghiệm mua sắm và vận hành thiết bị hoàn toàn khác biệt so với kênh phân phối thông thường.

Sản Phẩm Chính Hãng, Bảo Hành Đầy Đủ

Là đại lý uỷ quyền, Medin cam kết cung cấp 100% thiết bị Koki chính hãng, kèm đầy đủ chứng từ xuất xứ, chứng nhận CE và tài liệu kỹ thuật gốc từ nhà sản xuất. Bảo hành chính hãng được thực hiện đúng theo tiêu chuẩn Koki Japan, không qua trung gian.

Hỗ Trợ Kỹ Thuật 24/7

Đội ngũ kỹ sư của Medin – được đào tạo bài bản từ Koki – sẵn sàng hỗ trợ kỹ thuật 24/7, từ giai đoạn lắp đặt, vận hành, đến xử lý sự cố trong suốt vòng đời thiết bị. Phản hồi nhanh, giải quyết tại chỗ, giảm thiểu thời gian dừng máy (downtime) ảnh hưởng đến kế hoạch sản xuất.

Khảo Sát Thực Tế & Demo Miễn Phí

Trước khi quyết định đầu tư, Medin cung cấp dịch vụ khảo sát thực tế tại nhà máy để đánh giá nhu cầu cụ thể, đề xuất cấu hình máy phù hợp nhất. Khách hàng có thể trải nghiệm chạy thử sản phẩm miễn phí (trial run) với bo mạch thực tế của chính nhà máy – đảm bảo kết quả hàn đáp ứng yêu cầu trước khi ký hợp đồng.

Tư Vấn Giải Pháp Tối Ưu Chi Phí Tổng Thể

Đội ngũ kỹ sư Medin có kinh nghiệm thực chiến tại nhiều nhà máy SMT-PCBA tại Việt Nam, hiểu rõ bài toán chi phí – năng suất – chất lượng của từng quy mô sản xuất. Thay vì bán đơn thuần, Medin tư vấn giải pháp tối ưu TCO (Total Cost of Ownership) – từ lựa chọn model phù hợp, thiết lập tham số vận hành, đến lộ trình nâng cấp thiết bị theo từng giai đoạn phát triển của nhà máy.

Kết Luận

Máy hàn điểm selective EQSS-330SHD(+MD) của Koki là giải pháp hàn PCB tự động tiên tiến, phù hợp với các nhà máy SMT-PCBA đang tìm kiếm sự cân bằng tối ưu giữa chất lượng hàn vượt trội – tiết kiệm vật liệu – năng lượng xanh – tự động hóa linh hoạt. Với cấu trúc Buildup nhỏ gọn, tích hợp hai module DIP, hỗ trợ Aero-Jet nozzle và nhiều option nâng cao, EQSS-330SHD(+MD) đáp ứng tốt nhu cầu sản xuất PCB mật độ cao, hỗn hợp THT+SMT trong môi trường công nghiệp đòi hỏi độ ổn định dài hạn.
